5.2 Montaje mecánico

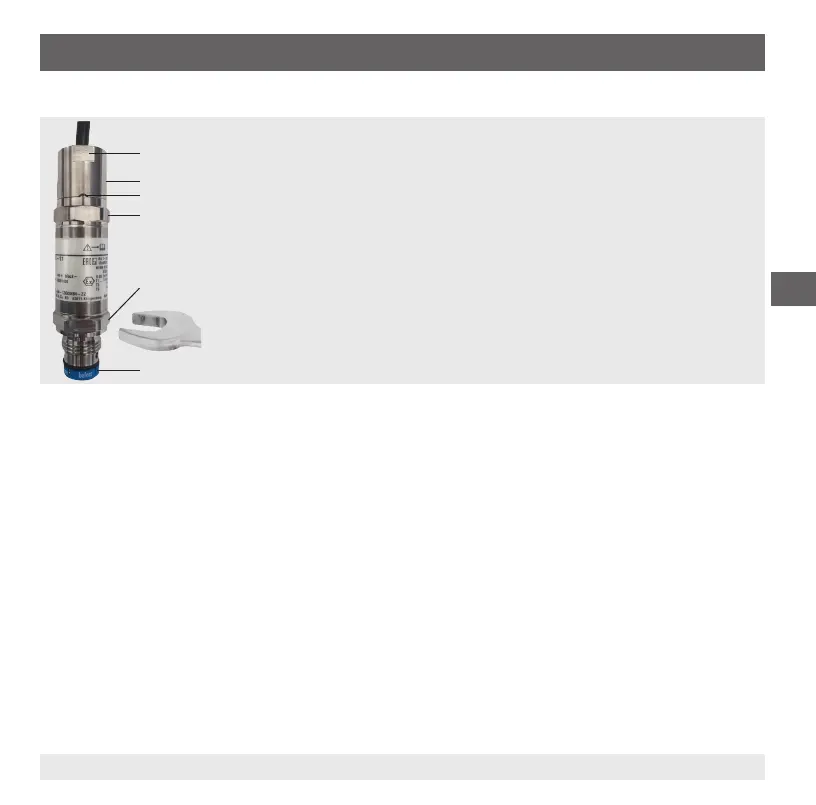

Hexágono de conexión eléctrica: Utilícelo únicamente para asegurar el transmisor al montarlo en el conducto eléctrico o como contrapunto
al retirar la tapa metálica de protección (ancho de llave 27).
Conexión de proceso hexagonal: Utilícelo para instalar la conexión a proceso del transmisor (ancho de la llave 27). 50 Nm [36,9 pies-
libras]
Abertura de drenaje
Llaves planas de la tapa metálica de protección: Utilícelas sólo para retirar la tapa metálica de protección cuando utilice un
conducto eléctrico (ancho de llave 24).
Tapa metálica de protección
Tapa protectora de plástico
Exigencias referentes al lugar de montaje
El lugar de montaje debe cumplir con las condiciones siguientes:
■
Las supercies de obturación están limpias y sin daños.
■
Suciente espacio para una instalación eléctrica.
■
Las indicaciones sobre taladros para roscar y para soldar se detallan en nuestra información técnica IN 00.14 en
www.wika.es.
■
Las temperaturas ambiente y del medio admisibles se mantienen dentro de los límites de rendimiento. Tener en
cuenta eventuales limitaciones del rango de temperatura ambiente debido al conector hembra utilizado.
→ Para límites de rendimiento, véase el capítulo 9 “Datos técnicos”.
■
En conexiones con membrana enrasada (modelo E-11), las tapas protectoras deben quitarse solo unas instantes
antes del montaje. Durante el montaje asegurar de que la membrana no sufra daños.
■
Con el modelo E-10 debe instalarse una junta en la conexión al proceso. Las excepciones son los instrumentos con
rosca autosellante (por ejemplo, rosca NPT). En el modelo E-11 la junta está incluida en el alcance del suministro.
