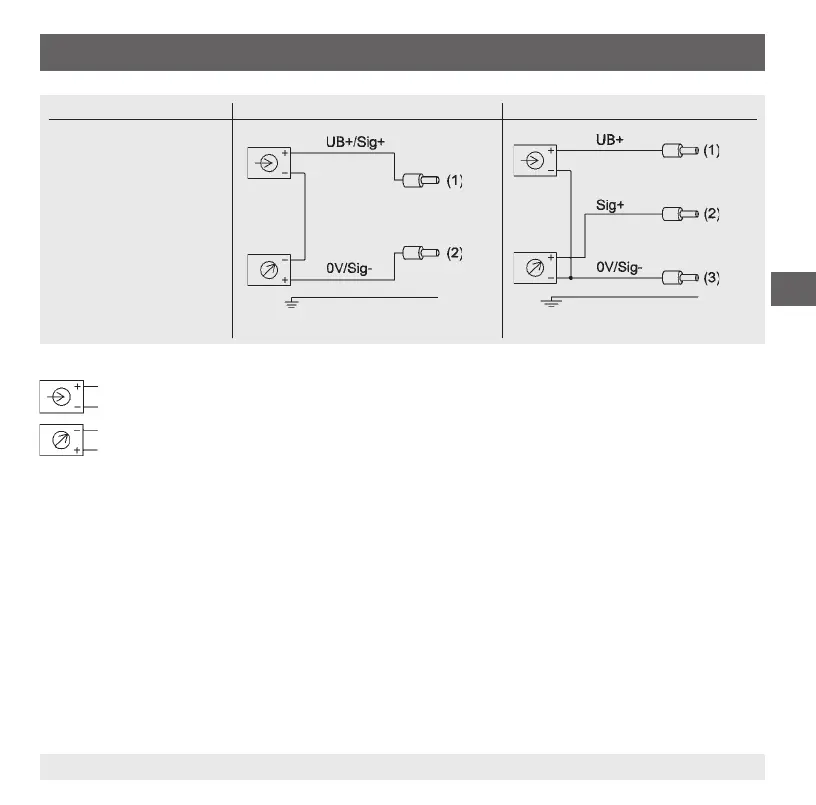

Salida de cable con una
longitud de 2 m
3 hilos2 hilos
rojo
rojo
negro
negro
marrón
Blindaje
(colocado a la caja)
Blindaje
(colocado a la caja)
Leyenda:
Alimentación de corriente
Carga
UB+/Sig+ Terminal positivo de alimentación/salida
0V/Sig- Terminal negativo de alimentación/salida
5.4 Prueba de funcionamiento
La señal de salida debe comportarse proporcionalmente a la presión aplicada. Si no es así, puede estar indicando que la
membrana de la conexión a proceso está dañada. En este caso, véase el capítulo 6 “Errores”.
