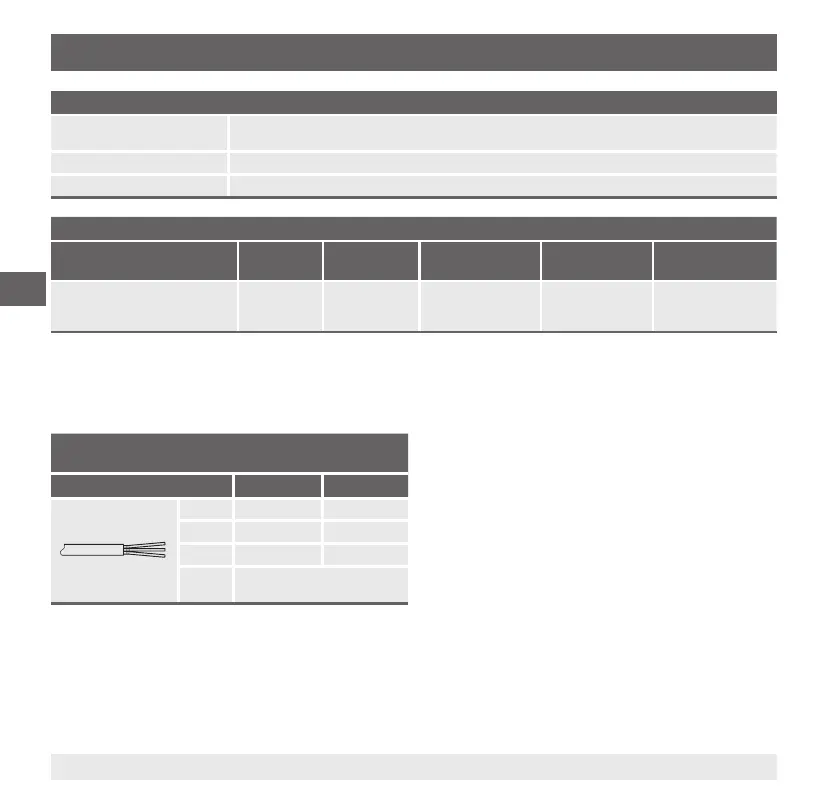

98 WIKA manual de instrucciones, sensor de presión, modelos E-10 y E-11
ES
Más detalles sobre: Conexión a proceso
Posibles restricciones Dependiendo de la elección de la junta en la conexión a proceso, puede haber limitaciones en el rango de
temperatura admisible del medio y del ambiente.
NBR -30 ... +100 °C [-22 ... +212 °F]
FPM/FKM -15 ... +102 °C [5 ... 215 °F] / -15 ... +105 °C [5 ... 221 °F]
Conexión eléctrica
Tipo de conexión Código
IP
1) 2)
Sección de
hilo
Diámetro de
cable
Longitudes
de cable
Material de
cable
½ NPT conduit exterior, con
salida de cable moldeada
IP67 3 x 0,5 mm²
AWG20
6,8 mm [0,27 pulg]
■
2 m
■
5 m
■
10 m
Copolímero de
poliolena
1) El tipo de protección indicado sólo es válido si se utilizan conectores con el tipo de protección adecuado.
2) Para el código IP67 el rango de temperatura ambiente está limitado a -40 °C ... +80 °C [-40 ... +176 °F].
Detalles del conexionado
½ NPT conduit exterior, con salida de cable mold-
eada
2 hilos 3 hilos
U+ Rojo Rojo
U- Negro Negro
S+ - Marrón
Blinda-
je
Blindaje colocado en la caja
Leyenda
U
+
Alimentación positiva
U- Terminal de alimentación negativa
S+ Salida analógica
9. Datos técnicos
