85WIKA manual de instrucciones transmisor de présion, modelo S-20
14043170.01 04/2013 GB/D/F/E
E
6. Puesta en servicio, funcionamiento
6.2 Montaje eléctrico
Utilizar únicamente accesorios originales. Para accesorios, véase la hoja técnica PE 81.61
¡ADVERTENCIA!
El blindaje del instrumento no sirve como conductor protector para personas, sino como puesta a tierra
funcional para proteger al dispositivo de campos electromagnéticos.
6.2.1 Confección de la conexión
■
En instrumentos con señal de salida ratiométrica debe emplearse un cable blindado. Conectar a tierra el blindaje
del cable, cuando éste tenga una longitud superior a 30 m o salga del edicio.
■
Utilizar un cable con características adecuadas para las correspondientes condiciones de uso.
■
Para las salidas de cable debe colocarse una descarga de tracción.
■
Los cables con tubito de purga deben purgarse hacia la atmósfera.
■
Poner a tierra el instrumento través de la conexión.
■
Seleccionar el correcto diámetro de cable para la entrada de cable del conector. Prestar atención a que el
prensaestopas del conector montado esté correctamente jado y que las juntas estén presentes y no dañadas.
Apretar el prensaestopas y comprobar si las juntas están jadas bien para garantizar el tipo de protección.
■
Asegurarse de que no penetre humedad en las salidas en el extremo del cable.
Información para confección de los conectores hembra
Conectores hembra para conexión eléctrica Sección de hilo Diámetro de cable
Conector angular DIN 175301-803 A máx. 1,5 mm
2
6 ... 8 mm
Conector angular DIN 175301-803 C máx. 0,75 mm
2
4,5 ... 6 mm

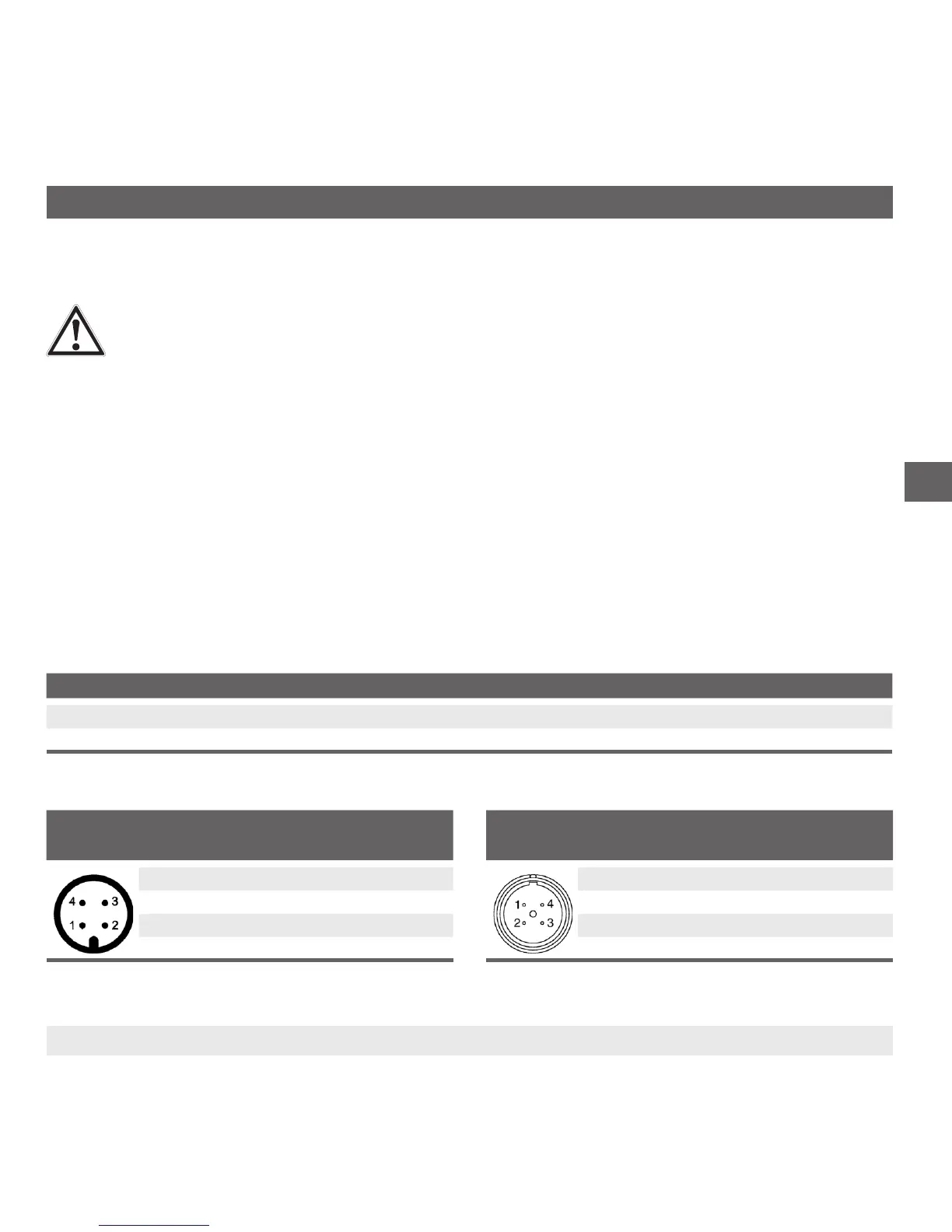

6.2.2 Detalles del conexionado
Conector de alta resistencia
2 hilos 3 hilos
U
+
1 1
U
-
2 2
S
+
- 3
Blindaje Caja Caja
Conector circular, M12 x 1 (4-pin)
2 hilos 3 hilos
U
+
1 1
U
-
3 3
S
+
- 4
Blindaje Caja Caja
