86 WIKA manual de instrucciones transmisor de présion, modelo S-20
14043170.01 04/2013 GB/D/F/E
E
6. Puesta en servicio, funcionamiento
6.2.3 Establecer la alimentación de corriente
La alimentación de corriente se efectúa mediante dispositivos de alimentación o control que cuentan con una limitación
de energía.
Utilizar un circuito eléctrico con límite de energía según el párrafo 9.3 de UL/EN/IEC 61010-1 o LPS según UL/EN/
IEC 60950-1 o Clase 2 según UL1310/UL1585 (NEC o CEC) para alimentar el transmisor de presión. La alimentación
eléctrica debe ser adecuada a alturas superiores a 2.000 metros si se quiere utilizar el transmisor de presión a partir
de esas alturas.

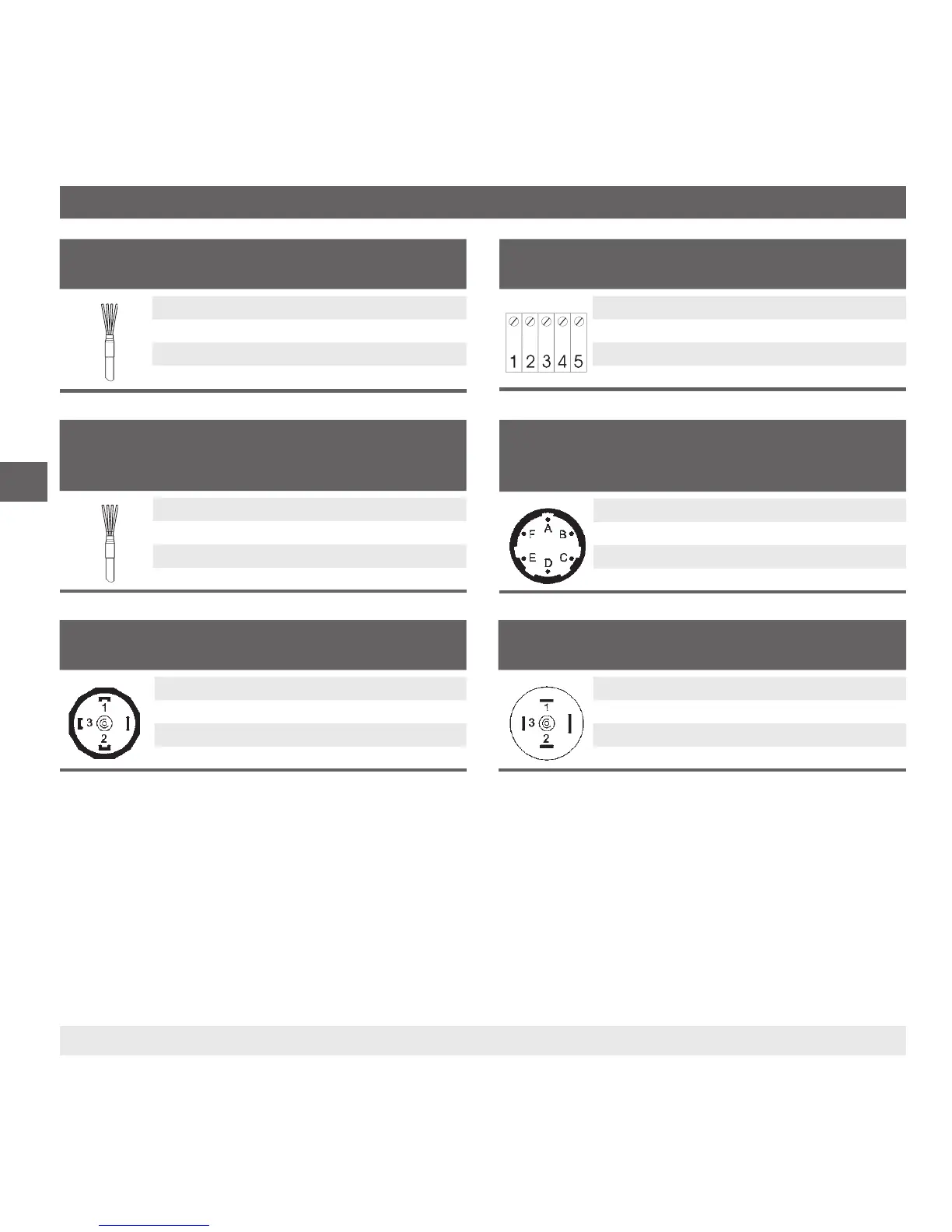

Conector angular DIN 175301-803 A
2 hilos 3 hilos
U
+
1 1
U
-
2 2
S
+
- 3
Blindaje 4 4
Conector angular DIN 175301-803 C
2 hilos 3 hilos
U
+
1 1
U
-
2 2
S
+
- 3
Blindaje 4 4
Conector tipo bayoneta (6-pin)
2 hilos 3 hilos
U
+
A A
U
-
B B
S
+
- C
Blindaje Caja Caja
Caja de campo
2 hilos 3 hilos
U
+
1 1
U
-
2 2
S
+
- 3
Blindaje 5 5
Salida de cable incl. conector hembra con cable
moldeado
2 hilos 3 hilos
U
+
marrón (BN) marrón (BN)
U
-
azul (BU) azul (BU)
S
+
- negro (BK)
Blindaje gris (GY) gris (GY)
Salida de cable (código de EE.UU.)
2 hilos 3 hilos
U
+
rojo (RD) rojo (RD)
U
-
negro (BK) negro (BK)
S
+
- blanco (WH)
Blindaje gris (GY) gris (GY)

WIKA S-20 Specifications

General

Accuracy	≤ 0.5 % of span
Output Signal	4 ... 20 mA, 0 ... 10 V, 0.5 ... 4.5 V ratiometric
Process Connection	G ¼ NPT, ¼ NPT
Electrical Connection	M12 x 1
Materials (wetted)	Stainless steel
Temperature Range	-40 ... +125 °C
Ingress Protection	IP65
Power Supply	10 ... 30 V DC
