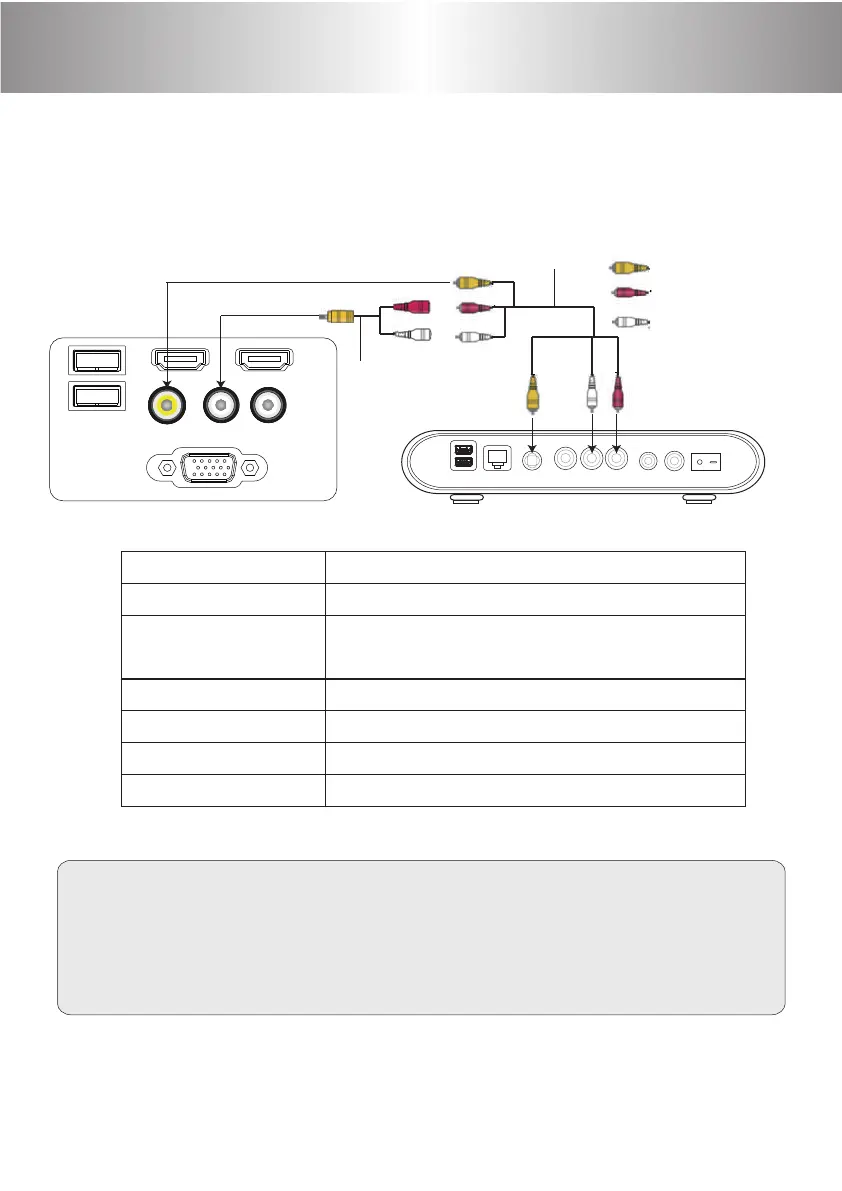

Eingangsklemmen
Achtung:
Schalten Sie den Projektor aus, bevor Sie die Klemmen anschließen. Verbinden Sie
die Stecker mit den richtigen Anschlüssen; Das Versagen kann zu einem Ausfall des
Projektors führen.
Erklärung
Schnittstelle
Video
Audio in
Audio out
PC-RGB IN
HDMI 1, HDMI 2
USB 1, USB 2
AV Video Eingang
3,5 mm Audioausgang
VGA Eingang
HDMI-Signaleingang
USB Multimedia Eingang
3.5mm Audio Eingang (Ein AV-Kabel und ein AV-Konver-
tierungskabel sind erforderlich, siehe die obige Abbildung)
1 2 3 4
5 6 7 8
9 10 11 12
13 14 15 16
17 18 19 20
21
22 23 24 25
26 27 28 29
30 31
32 33
34 35 36 37
38 39 40 41
42 43
44 45 46
47 48 49
50 51 52 53
54 55 56 57
58 59 60 61
62 63
64 65 66 67
68 69 70 71
72 73 74 75
76 77
V ide o A udio-in Audio- out
P C R G B-
HD MI 2 H DM I1
1
2
AV-Konvertierungskabel
AV-Kabel
USB WAN S-Video CVBS L-Audio-R RF DC+12V
Linkskanal
Video
Rechter Kanal
