Wimius T7 - Page 49

21
3 4

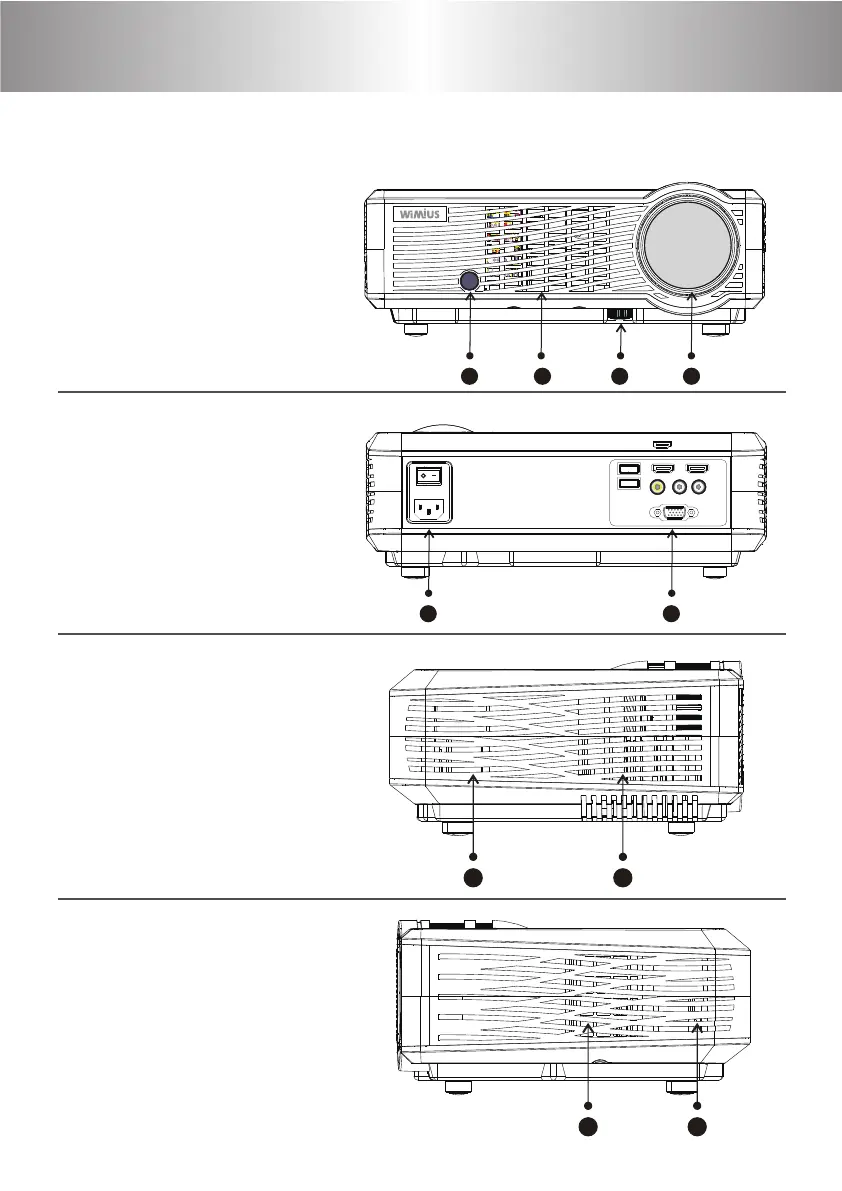

Schéma du projecteur
De face
1. Récepteur à distance
2. Entrée d'air
3. Pied réglable
4. Objectif de mise au point
Arrière
5. Alimentation
6. Bornes d'entrée
Droite
1. Enceinte du canal droit
2. Échappement d'air
La gauche
3. Entrée d'air
4. Enceinte canal gauche
5 6
V ide o Au dio- in Au dio- out
P C RG B-
HD M I2 H DM I1
1
2
