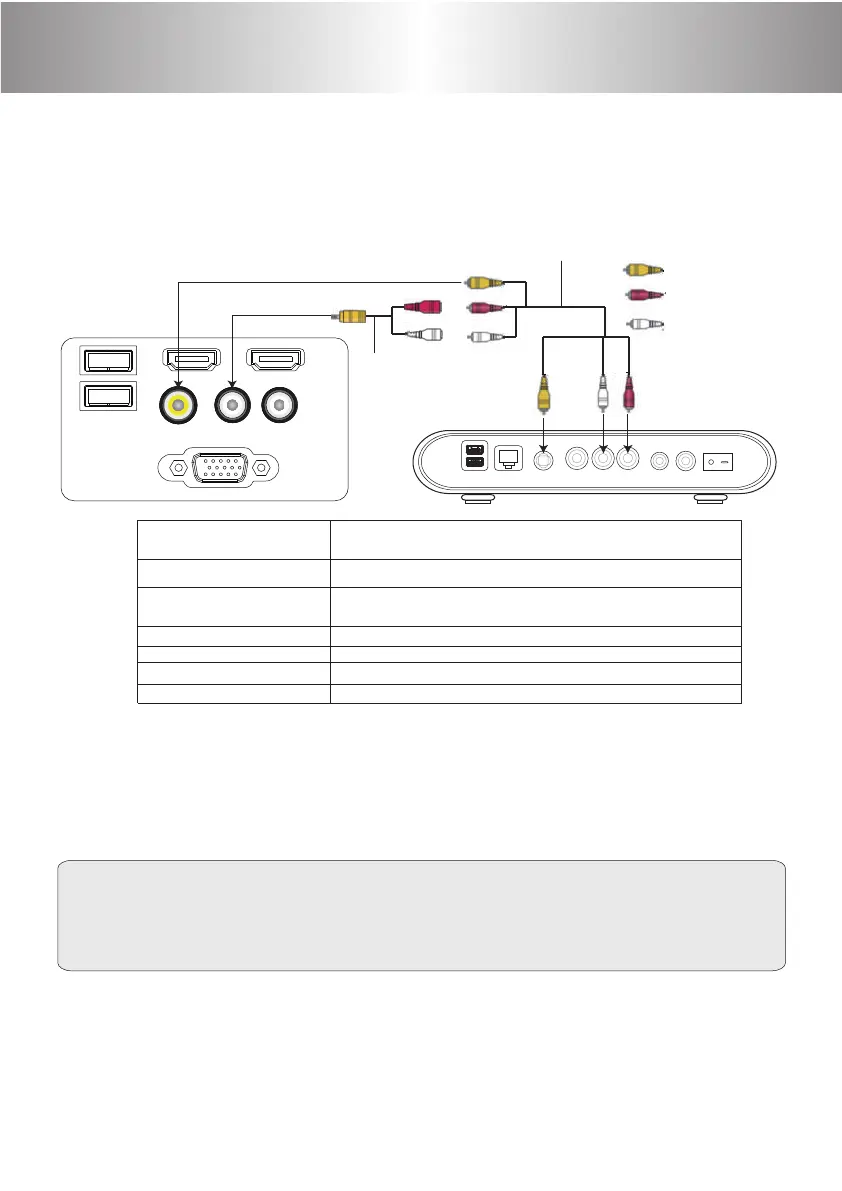

Interface Description
Bornes d'entrée
Attention:
éteignez le projecteur avant de connecter les bornes. Connectez les ches avec les
ports appropriés; L'échec peut provoquer une panne du projecteur.
1 2 3 4
5 6 7 8
9 10 11 12
13 14 15 16
17 18 19 20
21
22 23 24 25
26 27 28 29
30 31 32 33
34 35 36 37
38 39 40 41
42 43
44 45 46
47 48 49
50 51
52 53
54 55 56 57
58 59 60 61
62 63
64 65 66 67
68 69 70 71
72 73 74 75
76 77
Input vidéo AV
Input Audio AV de 3,5 mm(Devez connecter le câble AV avec
le câble de conversion AV et voir la gure ci-dessus)
Input Audio AV de 3,5 mm
Input VGA
Input de signal HDMI
Input Multimedia USB
Video
Audio in
Audio out
PC-RGB IN
HDMI 1, HDMI 2
USB 1, USB 2
V ide o A udio-in Audio- out
P C R G B-
HD MI 2 H DM I1
1
2
Câble de conversion AV
Câble AV
USB WAN S-Video CVBS L-Audio-R RF DC+12V
Chaîne gauche
Vidéo
Chaîne droite
