9-52 Xerox Internal Use Only Phaser 6700 Printer Service Manual

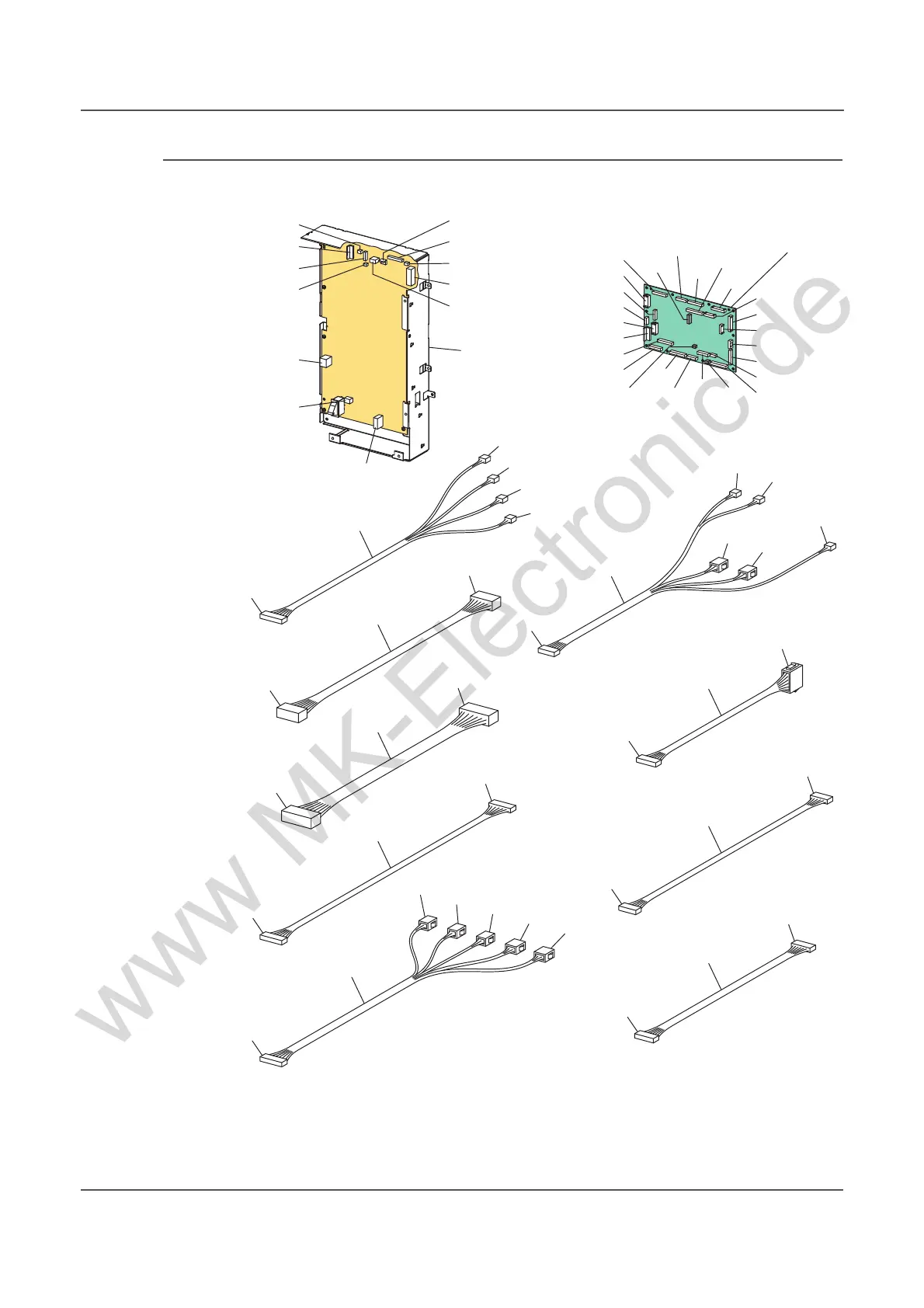

Parts List 11.1 Harness (1/2)
s6700-124
1
2
3
4
5
8
9
7
(J204)
(J11)
(J23)
(J305)
(J306)
(J152)
(J10)
(J212)
(J308)
(J404)
(J328)
(J22)
(J20)
(J24)
10
(J802)
(J2)
(P121)
(P101)
(P102)
(P103)
(P105)
(J225)
(J224)
(P116)
(P115)
(P110)
(J205)
(J206)
(J207)
(P308)
(P301)
(P309)
(P306)
(P307)
(P305)
(P303)
(P302)
(P300)
(P315)
(P304)
(P311)
[Ref PL10.2.2]
[Ref PL10.2.18]
(P20)
(P12)
(P15)
(P22)
(P13)
(P21)
(P3)
(P7)
(P6)
(P5)
(P4)
(P23)
(P24)
(P16)
(P2)
(P17)
(P101)*
(P1)
(P11)
(P8)*
(P10)
(P18)
(P29)*
(P9)
(P19)
