Einbau-, Betriebs- und Wartungsanleitung Baureihe MPB, MPV
 Vorsichtig weiterarbeiten damit die
Gleitringdichtung (GLRD) nicht beschädigt wird.
 Lager (K) vorwärmen (max. 80°C) und auf die
Welle (24) schieben.

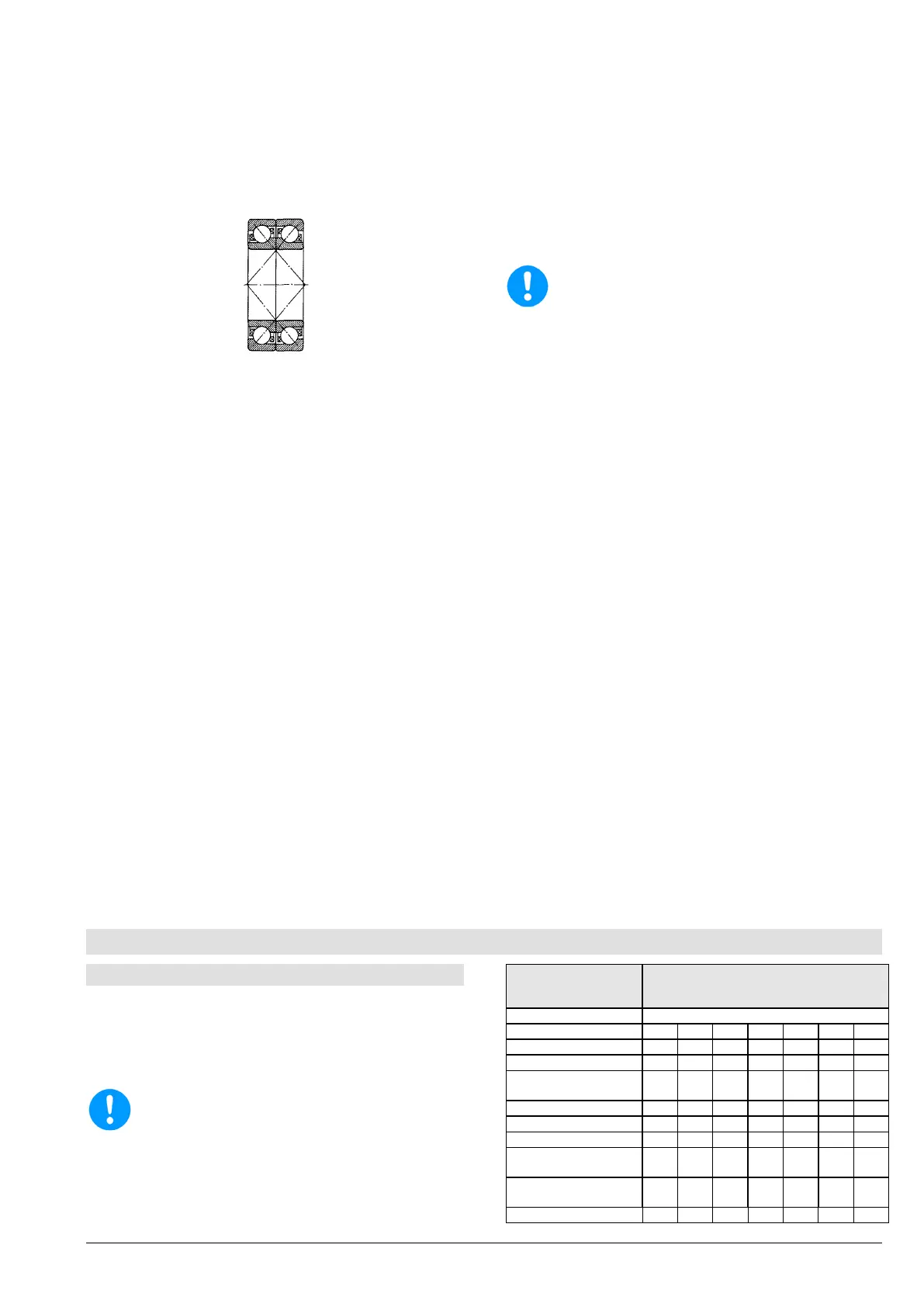

 Wälzlager (K) – gepaartes Schrägkugellager in X-
Anordnung
Gepaartes Schrägkugellager in X-Anordnung:
 Wellenmutter (50) noch bei heißem Lager fest
aufschrauben.
 Ca. 60% des Zwischenraumes im Wälzlager (K1)
mit Fett füllen (abgekühltes Lager).
 Lagerbock (8) mit Motoranschluss auf
Arbeitsplatte vertikal so auflegen, dass die Welle
(24) durchgeführt werden kann (Montageplatte mit
Bohrung oder Montageböcke)
 Vormontierte Einheit auf den Lagerbock (8)
aufsetzen, dabei das Gehäuse der
Wellenabdichtung (18 bzw. 19) einsetzen.
 Lagerdeckel (12) mit Lagerbock (8) verschrauben.
 Gegenlauffläche der Spritzringdichtlippe am
Lagerdeckel (12) mit Fett einstreichen.
 Spritzring (73) in Position bringen (Nut in der
Distanzhülse (72).
 Druckgehäuse (4) aufsetzen
 Welle (24) durchdrehen und auf Leichtgängigkeit
kontrollieren.
 Welle (24) einschmieren
 Kontrolle der Laufradeinstellung: Leitrad (2/E)
einlegen, Laufrad (1) bis zum Anschlag
aufschieben.
 Die Laufradeinstellung ist korrekt wenn der
Laufradaustrittkanal innerhalb des
Leitradeintrittkanales liegt
 (Vermeidung von Stoßverluste). Eine Korrektur
kann durch beilegen von Ausgleichsscheiben bzw.
durch abdrehen der Laufradnabe an der
Rückseite durchgeführt werden. Diese Kontrolle
muss bei jeder Stufe durchgeführt werden.
 Wird eine Pumpe mit neuen Laufrädern
zusammengebaut, ist darauf zu achten, dass die
erste und die letzte Stufe immer ein Laufrad mit
vollem Schaufeldurchmesser erhält. Ist nur ein
Laufrad mit vollem Schaufeldurchmesser
vorhanden, so ist dieses als erste Stufe
einzusetzen.
Bitte beachten sie dass bei der Montage immer
mit der letzten Stufe begonnen wird.
 Lauf- und Leitrad wieder entfernen, O-Ring (OR2)
einlegen, Leitrad (2/E) wieder einsetzen.
 Passfeder (PF1 bzw. PF2) für das zu montierende
Laufrad einsetzen.
 Laufrad (1) montieren (da der O-Ring (OR2) am
Leitrad (2/E) drückt wird die Einstellung vorerst
nicht korrekt sein.
 O-Ring (OR1) stark mit Silikonfett einschmieren
und auf das Stufengehäuse (60) aufziehen. O-
Ring dabei nicht in sich verdrehen.
 Stufengehäuse (60) eben auflegen und ruckartig
niederdrücken. Mit einem Kunststoffhammer bis
Anschlag niederschlagen.
 Pumpe bis zum Innenlagergehäuse (54)
zusammenbauen.
 Laufhülse (23) aufschieben, Lauffläche mit einem
Gleitmittel einstreichen
 Innenlagergehäuse (54) mit Lagerbuchse (21) wie
die Stufengehäuse montieren
 Erste Stufe der Pumpe montieren, Laufrad (1) mit
Scheibe(29) und Muttern (28) sichern.
 Erste Mutter (28) fest anziehen, danach ca. 1/4
Umdrehung zurückdrehen, mit Kontramutter
sichern.
 Sauggehäuse (3) mit O-Ring (OR1) montieren,
Pumpe mit Gehäuseanker (25) mit Muttern (M1)
leicht zusammenziehen.
 Auflagefläche der Pumpenfüße ausrichten
(Pumpe auf eine ebene Fläche stellen).
 Muttern (M1) festziehen, Anzugsmoment siehe
Tabelle im Anhang.
 Welle (24) durchdrehen und auf Leichtgängigkeit
kontrollieren.
10. Ersatzteilempfehlung, Reservepumpen
10.1 Ersatzteile
Die Ersatzteile sind für die Bedingungen eines
zweijährigen Dauerbetriebes auszuwählen. Falls keine
anderen Richtlinien zu beachten sind, werden die in
unten angeführter Liste angegebenen Stückzahlen für
Ersatzteile empfohlen (nach DIN 24296).
Zur Sicherung einer optimalen Verfügbarkeit
empfehlen wir, insbesondere bei Ausführungen
aus Sonderwerkstoffen und Gleitringdichtung,
auf Grund der längeren Beschaffungszeiten
entsprechende Ersatzteile zu bevorraten.
i=Stufenzahl
Anzahl der Pumpen
(einschließlich Reservepumpen)
2 3 4 5 6/7 8/9 10/+
Ersatzteile
Stückzahl der Ersatzteile
Laufrad
i
i
i
2i
2i
3i
30%
Leitrad
i/2
i/2
i/2
i
i
3i/2
15%
Spaltring
2i
2i
2i
4i
4i
6i
30%
Welle mit Passfedern
und Muttern
1 1 2 2 2 3 30%
Wälzlager Satz
1
1
2
2
2
3
30%
Wellenschutzhülse
2
2
2
3
3
4
50%
Packungsringe
16
16
24
24
24
32
40%
Dichtungen für
Pumpengehäuse Sätze
4 6 8 8 9 12 150%
sonstige Dichtungen
Sätze
4
6
8
8
9
10
100%
Gleitringdichtung Satz
2
3
4
5
6
7
90%
MPB 100-german Seite 27
Artikel Nr. 771074115
