Yamaha CD-S700 - Page 35

ABCDEFGH I J
1
2
3
4
5
6
7
CD-S700
35
IC2
IC1

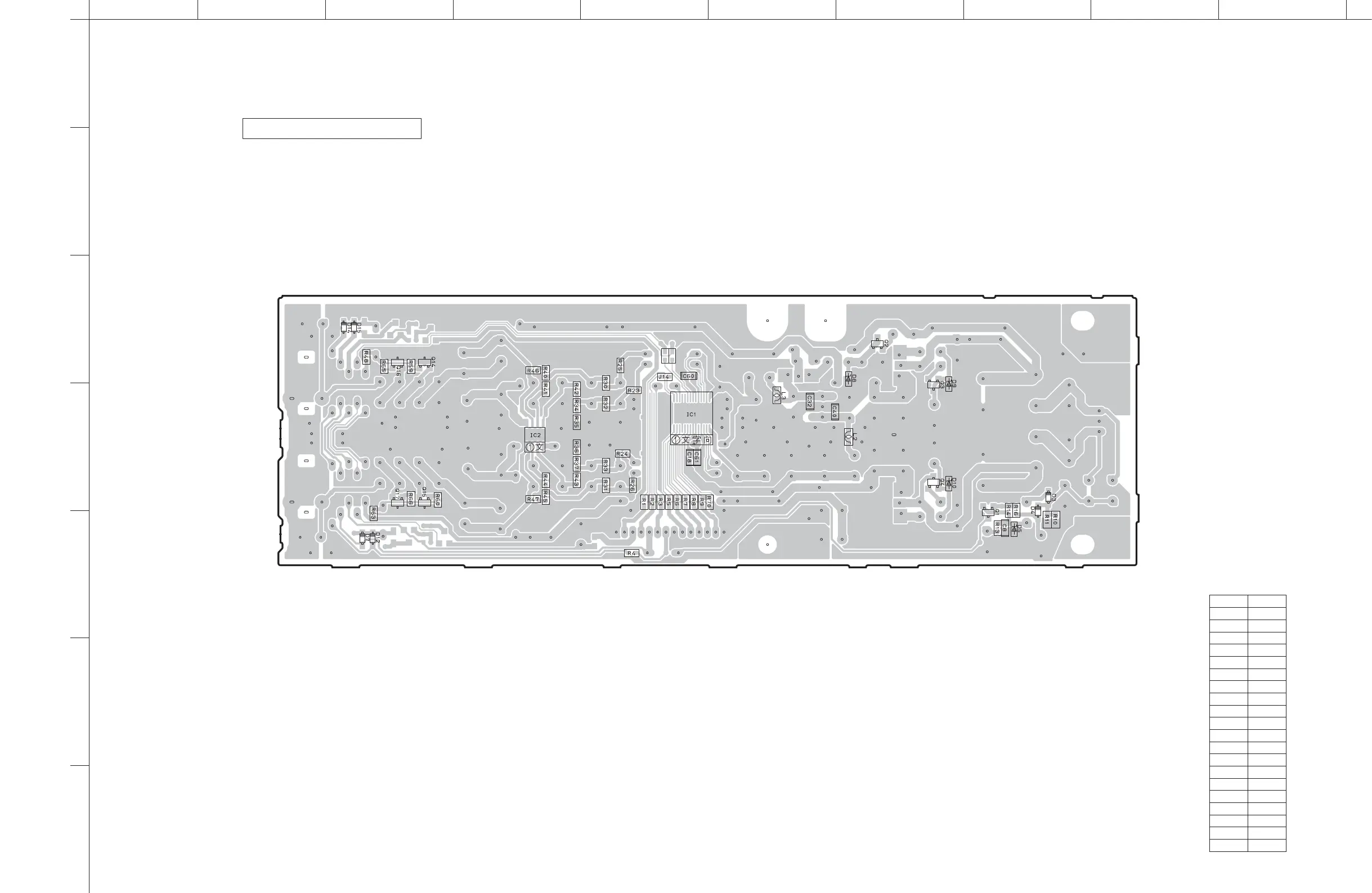

OPERATION (3) P.C.B. (Side B)
14
85
114
28
J7 J8
15
• Semiconductor Location
Ref no. Location
D3 H4
D4 H5
D5 H5
D7 C5
D8 G3
D9 G4
D10 G4
D12 C5
D14 C3
D15 C3
IC1 E4
IC2 D4
Q1 H5
Q2 G3
Q3 G4
Q4 G4
Q14 C3
Q15 C4
Q16 C3
Q17 C4
