Yamaha CD-S700 - UPDATING FIRMWARE

16
CD-S700
CD-S700
PinNo.2RxD PinNo.2RxD
PinNo.3TxD PinNo.3TxD
PinNo.5GND PinNo.5GND
PinNo.7RTS PinNo.7RTS
PinNo.8CTS PinNo.8CTS
Pin No.2 RxD Pin No.2 RxD
Pin No.3 TxD Pin No.3 TxD
Pin No.5 GND Pin No.5 GND
Pin No.7 RTS Pin No.7 RTS
Pin No.8 CTS Pin No.8 CTS
RS232C conversion jig
RS232C変換冶具
Flexible flat cable 8P
カード電線8P
This unit / 本機 Rear side
Serial port (RS232C)
RS232C cross cable
RS232Cクロスケーブル
PC
Writing port
書き込み用ポート
下記の部品を交換した場合、下記の手順により最新の
ファームウェアの書き込みを行ってください。
DIGITALP.C.B.
DIGITALP.C.B. のマイコン（IC304）
● 必要なツール
・ プログラム書き込み用プログラム....... FlashSta.exe
・ ファームウェア.....................................................CDS700.S
CDS700.id
・ RS232C クロスケーブル “D-sub9pin メス”
（仕様）
After replacing the following parts update the latest firm-
ware according to the following procedure.
DIGITAL P.C.B.
Microprocessor (IC304) of DIGITAL P.C.B.
●
Required tools
• Program downloader programs ....... FlashSta.exe
• Firmware .............................................. CDS700.S
CDS700.id
• RS232C cross cable “D-sub 9 pin female”
(Specifications)
■ UPDATING FIRMWARE /
ファームウェアの書き込み
・ RS232C変換冶具（部品番号：AAX88050）
● 操作前の準備と注意
・ PC へ指定のダウンロード先からファームウェア
書き込み用プログラムおよび、ファームウェアを
同じフォルダにダウンロードしてください。
・ RS232C クロスケーブルは必ず上記仕様のものを
用意してください。
・ 書き込み時は、PC 上の他のアプリケーションソ
フトは閉じてください。
さらに、タスクトレイ上にあるソフトも閉じてお
くことを推奨します。
● 接続
本機の書き込み用ポートと PC のシリアルポート
（RS232C）を下記のように接続します。（Fig.1）
• RS232C conversion jig (Part No.: AAX88050)
●
Preparation and precautions before starting
the operation
• Download firmware downloader program and
firmware from the specified source to the same
folder of the PC.
• Prepare the above specified RS232C cross cable.
• While writing, keep the other application software
on the PC closed.
It is also recommended to keep the software on
the task tray closed as well.
●

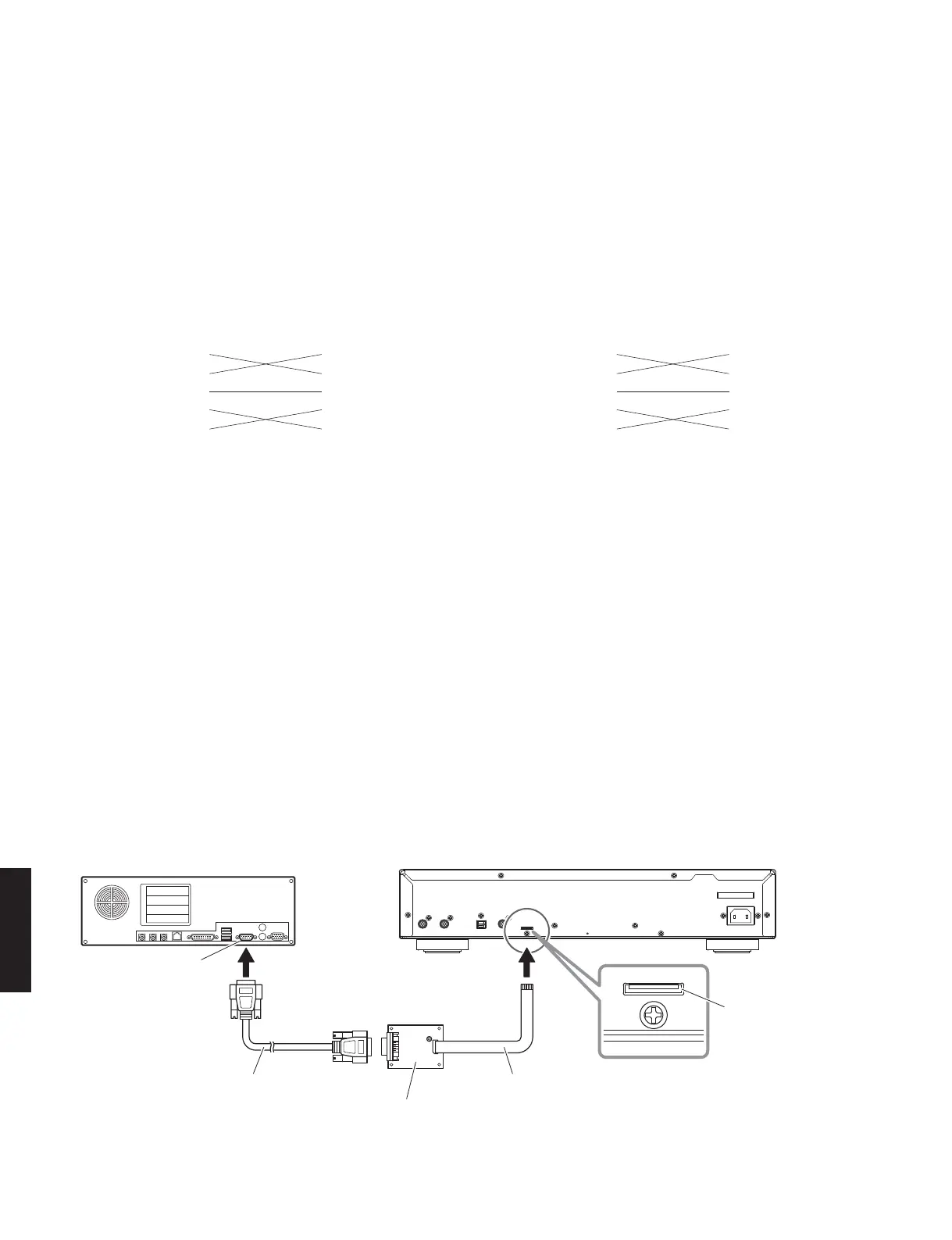

Connection
Connect the writing port of this unit to the serial
port (RS232C) of the PC with RS232C cross cable,
RS232C conversion jig and flexible flat cable as
shown below. (Fig. 1)
Fig. 1
