–23–
9. FRONT COWLING LEFT
INNER PANEL 2
CAUTION:
When installing the panels
onto the vehicle, be careful not
to damage the panels or the
vehicle itself.
●
Turn the main switch to “ON”,
and then open the accessory
box lid.
●
Turn the handlebar completely
to the left.

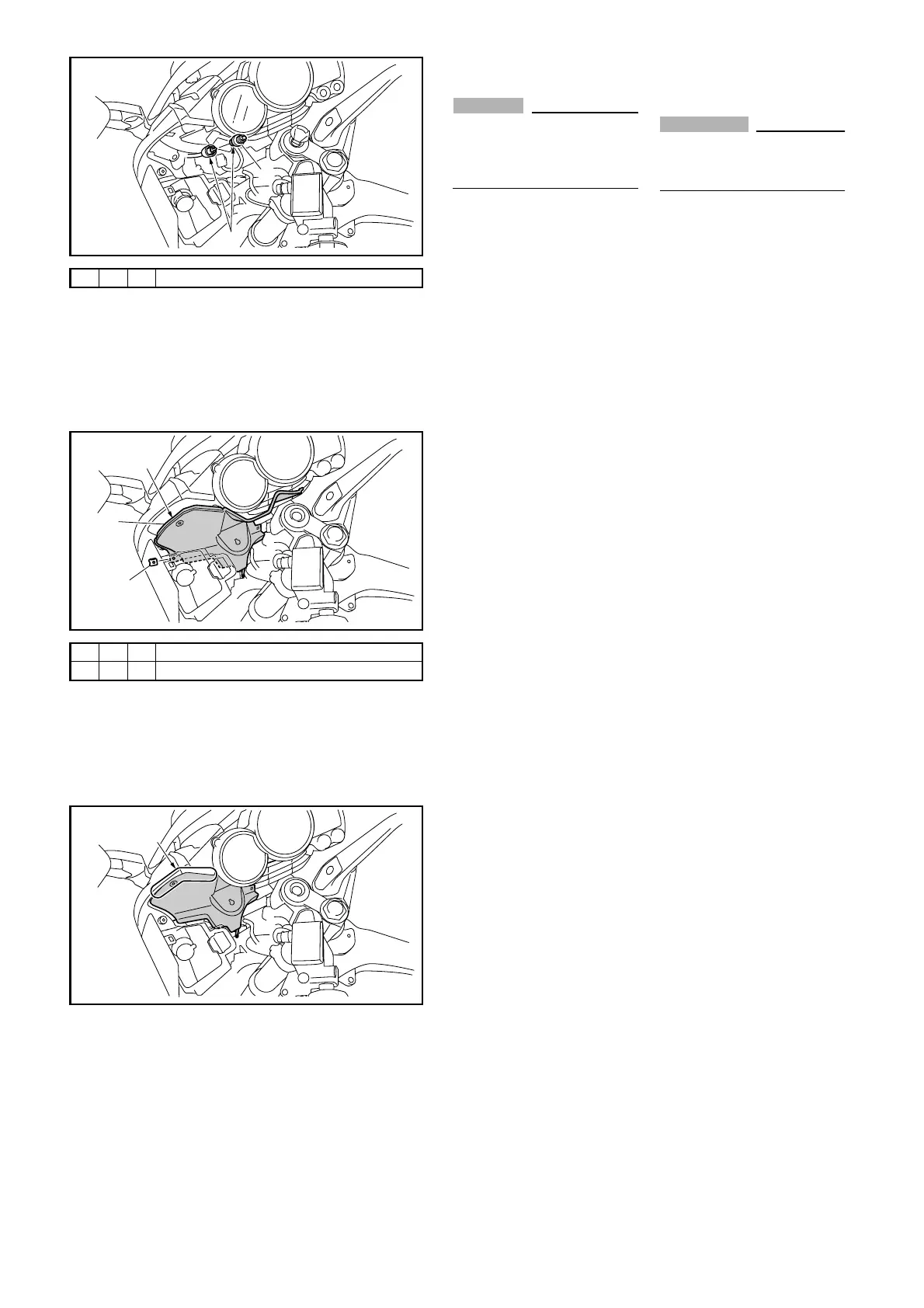

A: Install the adjusting knob shaft
onto the left headlight beam
adjusting cable.
B: Place front cowling left inner
panel 2 between the front
cowling assembly and the
steering stem.
C: Fit the top and side of inner
panel 2 into the front cowling
assembly to the left of the
meter assembly.
9. CACHE INTÉRIEUR
GAUCHE 2 DE
CARÉNAGE DE TÊTE
ATTENTION:
Bien veiller à ne pas abîmer les
caches ou le véhicule lors de la
mise en place des caches.
●
Tourner la clé de contact sur
“ON”, puis ouvrez le couvercle
de la boîte à accessoires.
●
Tourner le guidon à fond à gau-
che.
A: Monter la tige du bouton de
réglage sur le câble de réglage du
faisceau de phare gauche.
B: Disposer le cache intérieur gau-
che 2 du carénage de tête entre le
carénage de tête complet et la
colonne de direction.
C: Ajuster le sommet et le côté du
cache intérieur 2 dans le carénage
de tête complet, à la gauche des
instruments.
1V1
1
A
2 V 1 d = 5 (0.20)
3C1
2
3
B
C
