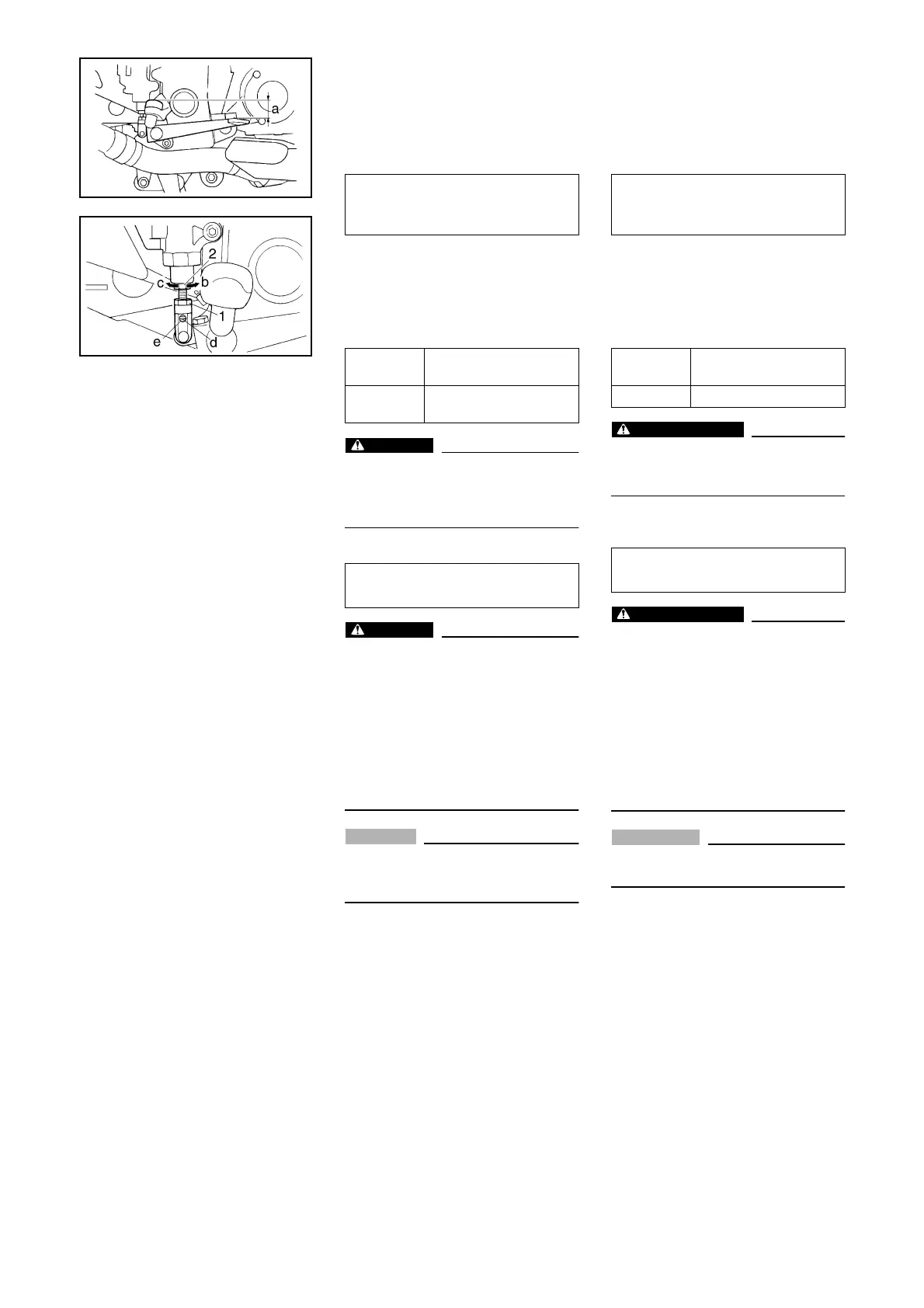

I. ADJUSTING THE REAR BRAKE
1. Measure:
●
brake pedal position
(distance (a) from the top of the rider
footrest to the top of the brake pedal)
Out of specification
→
Adjust.
2. Adjust:
●
brake pedal position
a. Loosen the locknut (1).
b. Turn the adjusting bolt (2) in direction
(b) or (c) until the specified brake pedal
position is obtained.
WARNING
After adjusting the brake pedal posi-
tion, make sure that the end of the
adjusting bolt (d) is visible through the
hole (e).
c. Tighten the locknut (1) to specification.
WARNING
A soft or spongy feeling in the brake
pedal can indicate the presence of air
in the brake system. Before the vehicle
is operated, the air must be removed by
bleeding the brake system. Air in the
brake system will considerably reduce
braking performance and could result
in loss of control and possibly an acci-
dent. Therefore, check the brake sys-
tem and bleed if necessary.
CAUTION:
_
After adjusting the brake pedal posi-
tion, make sure that there is no brake
drag.
Brake pedal position (below the top of
the rider footrest)
42.0 mm (1.65 in)
Direction
(b)
Brake pedal is raised.
Direction
(c)
Brake pedal is lowered.
Locknut
16 Nm (1.6 m · kg, 11 ft · lb)
