–17–
EAA00020

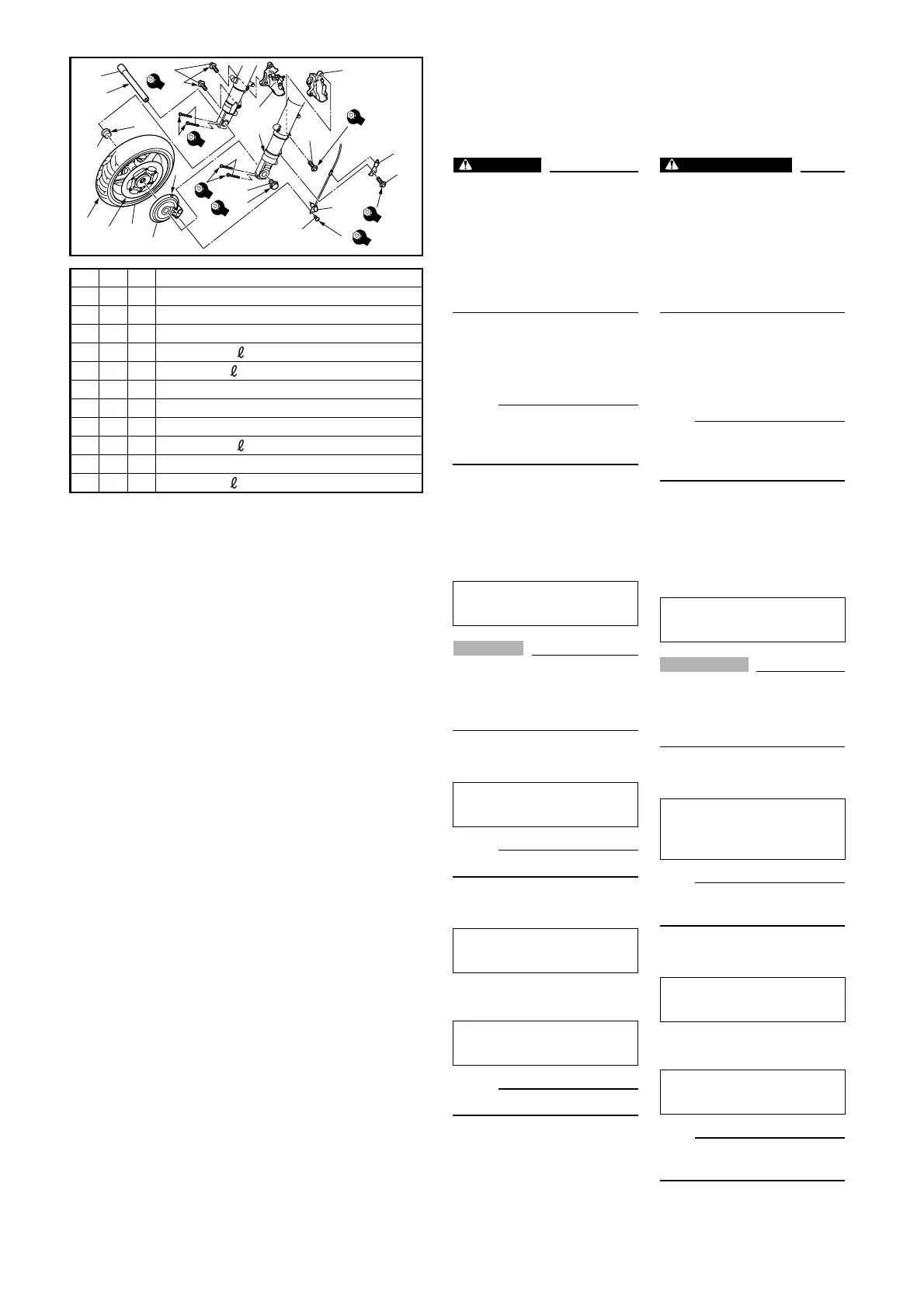

3. FRONT WHEEL
A: Clean the brake discs.
B: Clean the front wheel axle.
C: Clean the collar.
D:
WARNING
Take care not to get grease on
the brake discs or inner sur-
face of the brake pads. If you
do so, clean using a rag damp-
ened with a solvent. Foreign
material on the braking surface
may cause impaired braking
action.
E: Lift the front wheel and install
the front wheel axle. Be sure
the arrow on the tire is pointed
in the rotating direction.
NOTE:
_
Do not depress the brake lever
when the calipers are off the
brake discs.
F: Make sure that the slot in the
front wheel sensor housing is
aligned with the stopper on
the front fork outer tube.
G: Tighten the front wheel axle
bolt to specification.
CAUTION:
_
Before tightening the pinch
bolt, stroke the front forks sev-
eral times to make sure of
proper fork operation.
H: Tighten the axle pinch bolts to
specification.
NOTE:
Refer to “TIGHTENING TORQUES”.
I: Tighten the flange bolts to
specification.
J: Tighten the hexagon socket
bolt to specification.
NOTE:
Refer to “CABLE ROUTING”.
Front wheel axle bolt
91 Nm (9.1 m · kg, 66 ft · lb)
Front wheel axle pinch bolt
21 Nm (2.1 m · kg, 15 ft · lb)
Flange bolt
40 Nm (4.0 m · kg, 29 ft · lb)
Hexagon socket bolt
30 Nm (3.0 m · kg, 22 ft · lb)
FAA00020
3. ROUE AVANT
A: Nettoyer les disques de frein.
B: Nettoyer l’axe de roue avant.
C: Nettoyer l’entretoise épaulée.
D:
AVERTISSEMENT
Veiller à ne pas mettre de la
graisse sur les disques de frein ni la
surface intérieure des plaquettes
de frein. Le cas échéant, nettoyer à
l’aide d’un chiffon imbibé de dis-
solvant. Une surface de freinage
sale risque de limiter la puissance
de freinage.
E: Soulever la roue avant et monter
l’axe de roue avant. Veiller à ce
que la flèche sur le pneu soit diri-
gée dans la direction de rotation
de la roue.
N.B.:
_
Ne pas actionner le levier de frein
quand les étriers sont séparés des dis-
ques de frein.
F: S’assurer d’aligner la fente du
logement du capteur de roue
avant et la butée sur le fourreau
de fourche.
G: Serrer la vis d’axe de roue avant
au couple spécifié.
ATTENTION:
_
Avant de serrer la vis de pince-
ment, pomper la fourche à quel-
ques reprises pour vérifier son bon
fonctionnement.
H: Serrer les vis de pincement d’axe
de roue au couple spécifié.
N.B.:
Se reporter à “COUPLES DE SER-
RAGE”.
I: Serrer les vis à collerette au cou-
ple spécifié.
J: Serrer la vis à tête hexagonale à
pans creux au couple spécifié.
N.B.:
Se reporter à “CHEMINEMENT
DES CÂBLES”.
Vis d’axe de roue avant
91 Nm (9,1 m · kg, 66 ft · lb)
Vis de pincement d’axe de roue
avant
21 Nm (2,1 m · kg, 15 ft · lb)
Vis à collerette
40 Nm (4,0 m · kg, 29 ft · lb)
Vis à tête hexagonale à pans creux
30 Nm (3,0 m · kg, 22 ft · lb)
1S1
2 V 1 d = 22 (0.87), D = 31 (1.22)
3C1
41
5 1 d = 14 (0.55), = 23 (0.91)
6 4 d = 8 (0.31), = 45 (1.77)
71
81
9V1
10 4 d = 10 (0.39), = 30 (1.18)
11 V 1
12 V 1 d = 8 (0.31), = 16 (0.63)
21
H
40
I
40
I
40
I
30
J
91
G
21
H
1
4
5
2
6
10
8
11
12
3
B
F
F
C
A,D
E
9
10
7
10
6
*
*
*
*
*
*
