–81–
NOTE 1:
1. Die untere Ringmutter zunächst mit einem Drehmomentschlüssel auf ca. 52 Nm (5,2 m · kg, 37 ft ·
lb) festziehen und diese dann ganz aufschrauben.
2. Die untere Ringmutter anschließend mit einem Drehmomentschlüssel auf 18 Nm (1,8 m · kg, 13 ft ·
lb) festziehen.
Seitenständer-Schraube M10 65 6,5 47
Mutter der Haupständerhalterung M10 55 5,5 40
Haupständer-Mutter M10 55 5,5 40
Schraube der Fußrastenabdeckung M8 16 1,6 11
Beifahrer-Fußrastenhalterungs-Schraube M8 16 1,6 11
Beifahrer-Fußrasten-Schraube M6 9 0,9 6,5
Schaltstangen-Mutter M6 7 0,7 5,1
Schaltarm-Klemmschraube M6 10 1,0 7,2
Hinterrad-Hauptbremszylinder-Kontermutter — 16 1,6 11
Kühlflüssigkeitsbehälter-Schraube M6 7 0,7 5,1
Schraube der Batteriekasten-Halterung M6 7 0,7 5,1
Batteriekasten-Schraube M6 7 0,7 5,1
Batteriekasten-Schraube M6 10 1,0 7,2
Schraube der Batteriehalterung M6 10 1,0 7,2
Hupenschraube M6 7 0,7 5,1

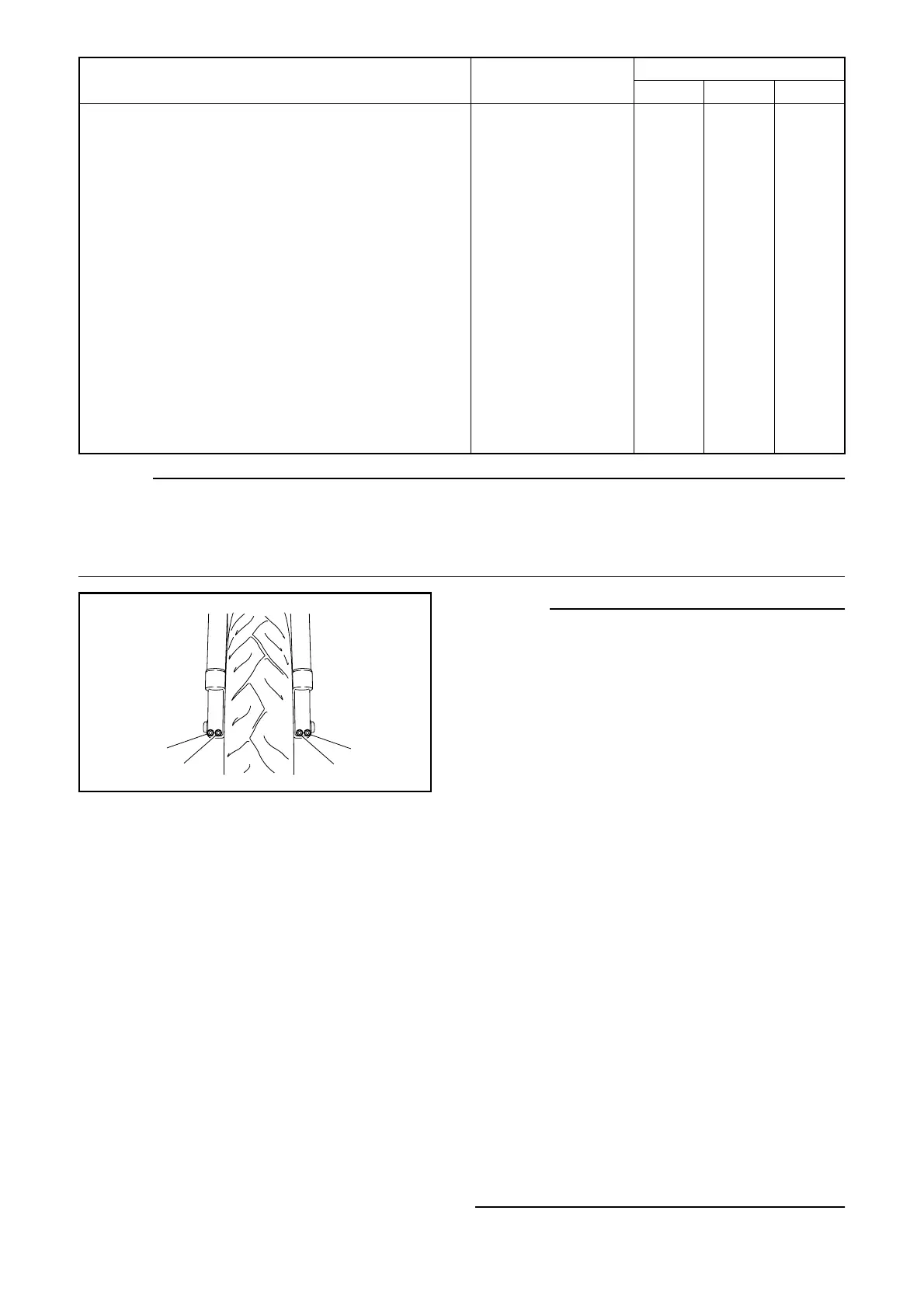

NOTE 2:
1. Die Vorderradachse von der rechten Seite ein-
setzen und mit der Flanschschraube von der
linken Seite her auf 91 Nm (9,1 m · kg, 66 ft ·
lb) festziehen, ohne sie vorher provisorisch
festzuziehen.
2. In der Reihenfolge von Klemmschraube (2)
→
Klemmschraube (1)
→
Klemmschraube (2),
jede Schraube auf 21 Nm (2,1 m · kg,15 ft · lb)
festziehen, ohne sie vorher provisorisch fest-
zuziehen.
3. Kontrollieren, dass das rechte Ende der Vor-
derradachse bündig mit der Teleskopgabel ist.
Gegebenenfalls die Vorderradachse von Hand
oder mit einem Gummihammer leicht in Posi-
tion drücken oder klopfen, bis deren Ende mit
der Teleskopgabel bündig ist. Ist jedoch die
Oberfläche des Vorderradachsenendes nicht
parallel zur Oberfläche der Teleskopgabel,
dann muss ein Punkt an der Außenkante der
Achse auf die Gabel ausgerichtet und sicher-
gestellt werden, dass sie nicht über die Teles-
kopgabel hinaus steht.
4. In der Reihenfolge von Klemmschraube (4)
→
Klemmschraube (3)
→
Klemmschraube (4),
jede Schraube auf 21 Nm (2,1 m · kg,15 ft · lb)
festziehen, ohne sie vorher provisorisch fest-
zuziehen.
Bezeichnung Gewindegröße
Anzugsmoment
Nm m · kg ft · lb
4
1
3
2
