Yamaha IPA8200 - Page 52

6
IPA8200

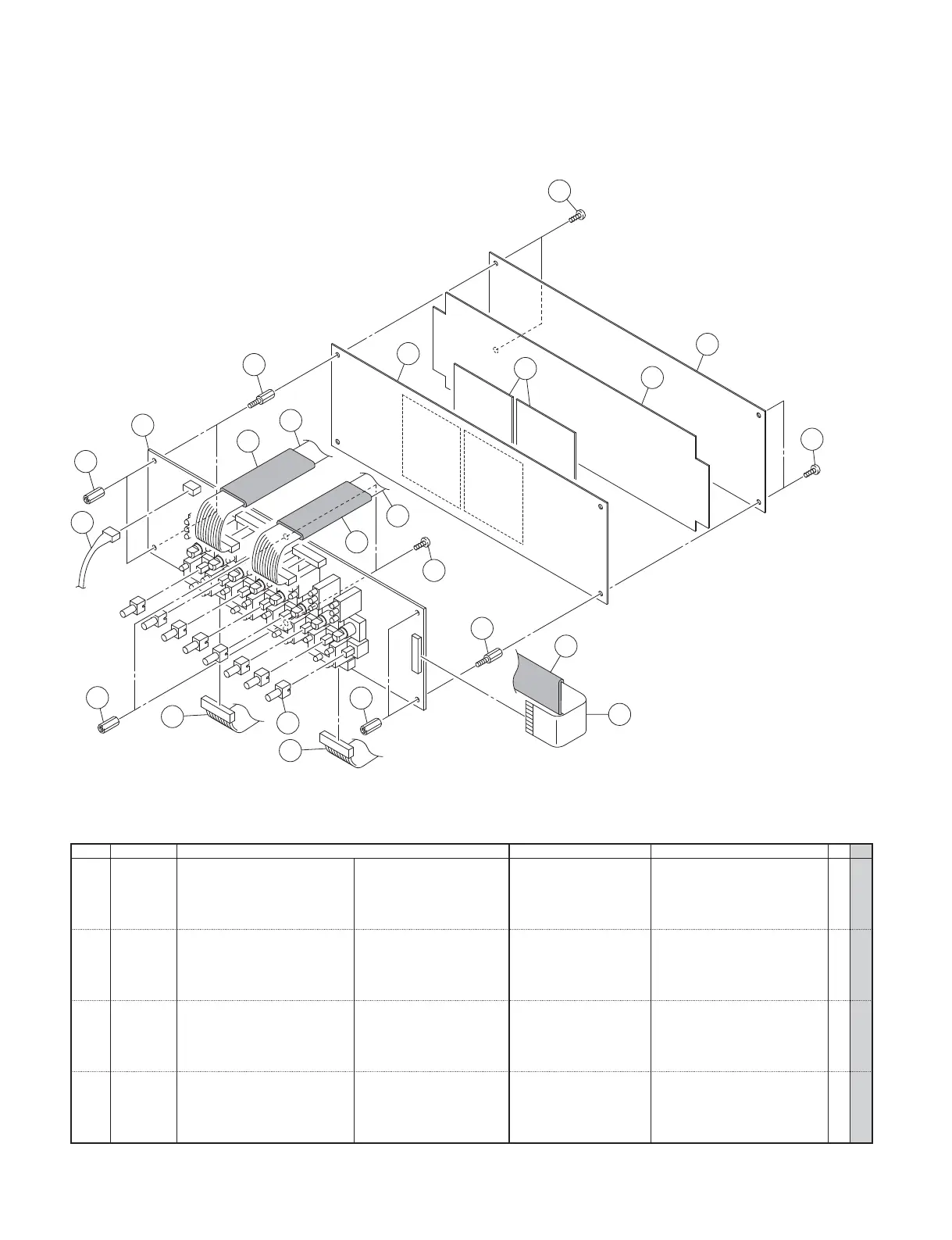

■ FRONT CIRCUIT BOARD ASSEMBLY
（FRONT シート Ass'y）
-- FRONT CIRCUIT BOARD ASSEMBLY
ＦＲＯＮＴシートＡｓｓｙ
* 1 WR983600 CIRCUIT BOARD FRONT
ＦＲＯＮＴシート
498455
2 -- SPACER L=12
スペーサー
484743 6
* 3 WS522800 HEXAGONAL SPACER L=8
スペーサー
490237 4
4 -- INSULATION SHEET E
絶縁シート Ｃ
491741 (WT89190) 2
5 -- SHIELD PLATE
シールド板
491743
* 6 WS522500 BIND HEAD SCREW 3x6 MFZN2B3
小ネジ＋ＢＩＮＤ
423329 6
* 7 WS494700 PUSH KNOB
プッシュノブ
MUTE CH (A-H) 484737 8
* 8 WR964500 CONNECTOR ASSEMBLY PH-PH 12P-A
束線
484445
* 9 WR964600 CONNECTOR ASSEMBLY PH-PH 12P-B
束線
484446
* 10 WR982200 FFC CABLE XM8 LF
ＦＦＣケーブル
484454
* 11 WR965300 CONNECTOR ASSEMBLY ZH-ZH 2P3 XM8
束線
484453
* 12 WR965200 CONNECTOR ASSEMBLY ZH-ZH 12P-A XM8
束線
484452
* 13 WR965700 CONNECTOR ASSEMBLY ZH-ZH 12P-B XM8
束線
490156
* 14 WT891300 CUSHION 40x110x1
クッション
490291 2
15 -- CUSHION 50x130x1
クッション
495527
16 SHIELD PLATE 50x67x0.1x2
シールドプレート
497613 2
6
6
4
5
4
3
2
6
7
2
2
3
9
8
1
x 8
16
12
11
13
14
10
15
14
REF NO.
PART NO. DESCRIPTION
部品名
REMARKS
QTY RANK
✽
: New Parts RANK: Japan only
