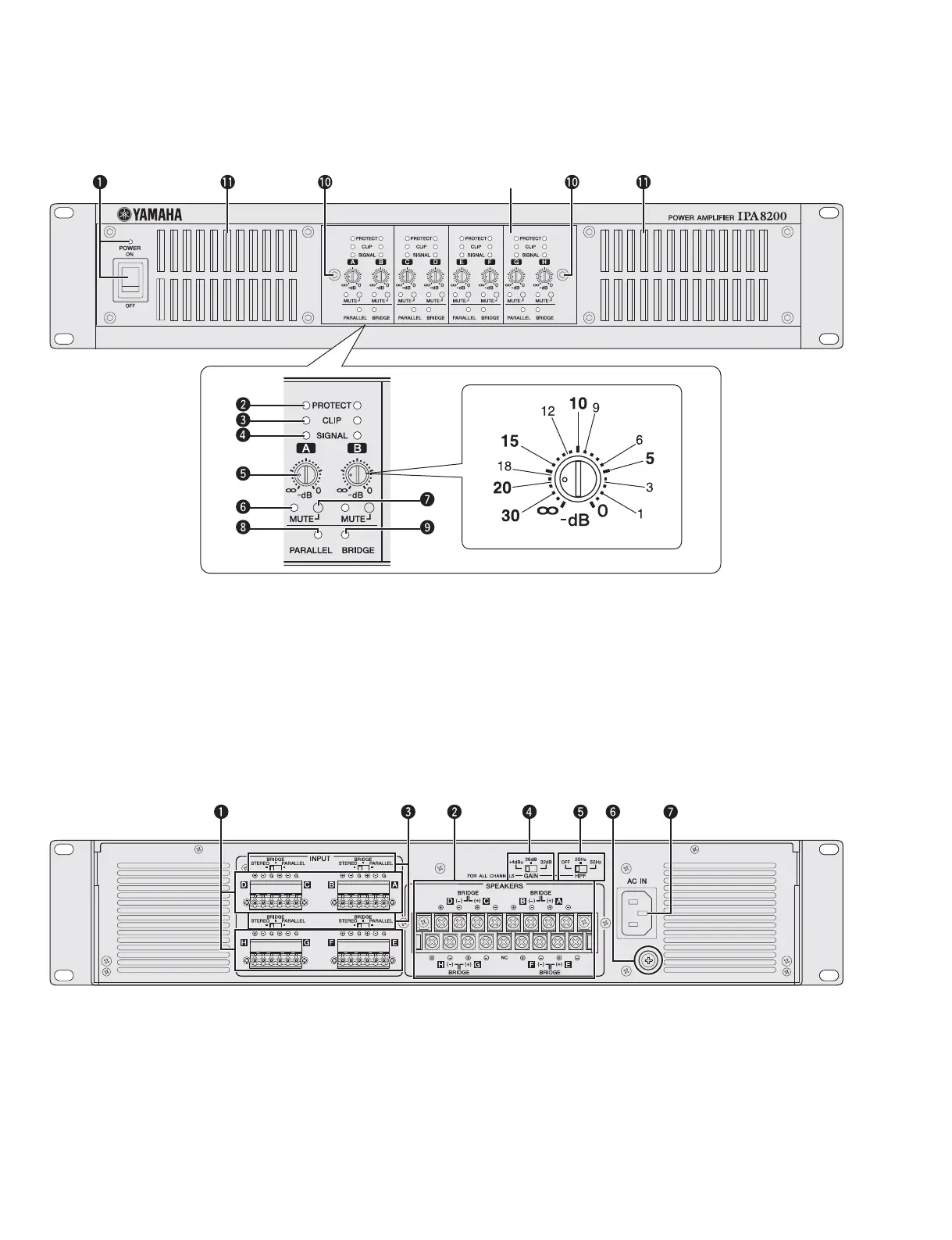

Security cover
(セキュリティーカバー)
• Front Panel
(フロントパネル)
• Rear Panel
(リアパネル)
■
PANEL LAYOUT
(パネルレイアウト)
❶
POWER switch and indicator
❷
PROTECT indicator
❸
CLIP indicator
❹
SIGNAL indicator
❺
Attenuator
❻
MUTE indicator
❶
INPUT connectors
❷
SPEAKERS connectors
❸
MODE switches
(STEREO mode, BRIDGE mode, PARALLEL mode)
❹
GAIN switch
(+4 dBu, 26 dB, 32 dB)
❺
HPF switch
❻
Ground screw
❼
AC inlet
❶
POWER スイッチ、インジケーター
❷ PROTECT インジケーター
❸ CLIP インジケーター
❹ SIGNAL インジケーター
❺ アッテネーター
❻ MUTE インジケーター
❶ INPUT 端子
❷ SPEAKERS 端子
❸ MODE スイッチ
(STEREO モード、BRIDGE モード、PARALLEL モード)
❹ GAIN スイッチ
(+4dBu、26dB、32dB)
❺ HPF スイッチ
❻ アース用ネジ
❼ AC インレット
❼
MUTE switch
❽
PARALLEL indicator
❾
BRIDGE indicator
❿
Screw holes for security cover
⓫
Air intakes
❼ MUTE スイッチ
❽ PARALLEL インジケーター
❾ BRIDGE インジケーター
❿
セキュリティーカバー用ネジ穴
⓫ 吸気口
