Yamaha MOTIF XS6 Service Manual

17
MOTIF XS6/MOTIF XS7/MOTIF XS8

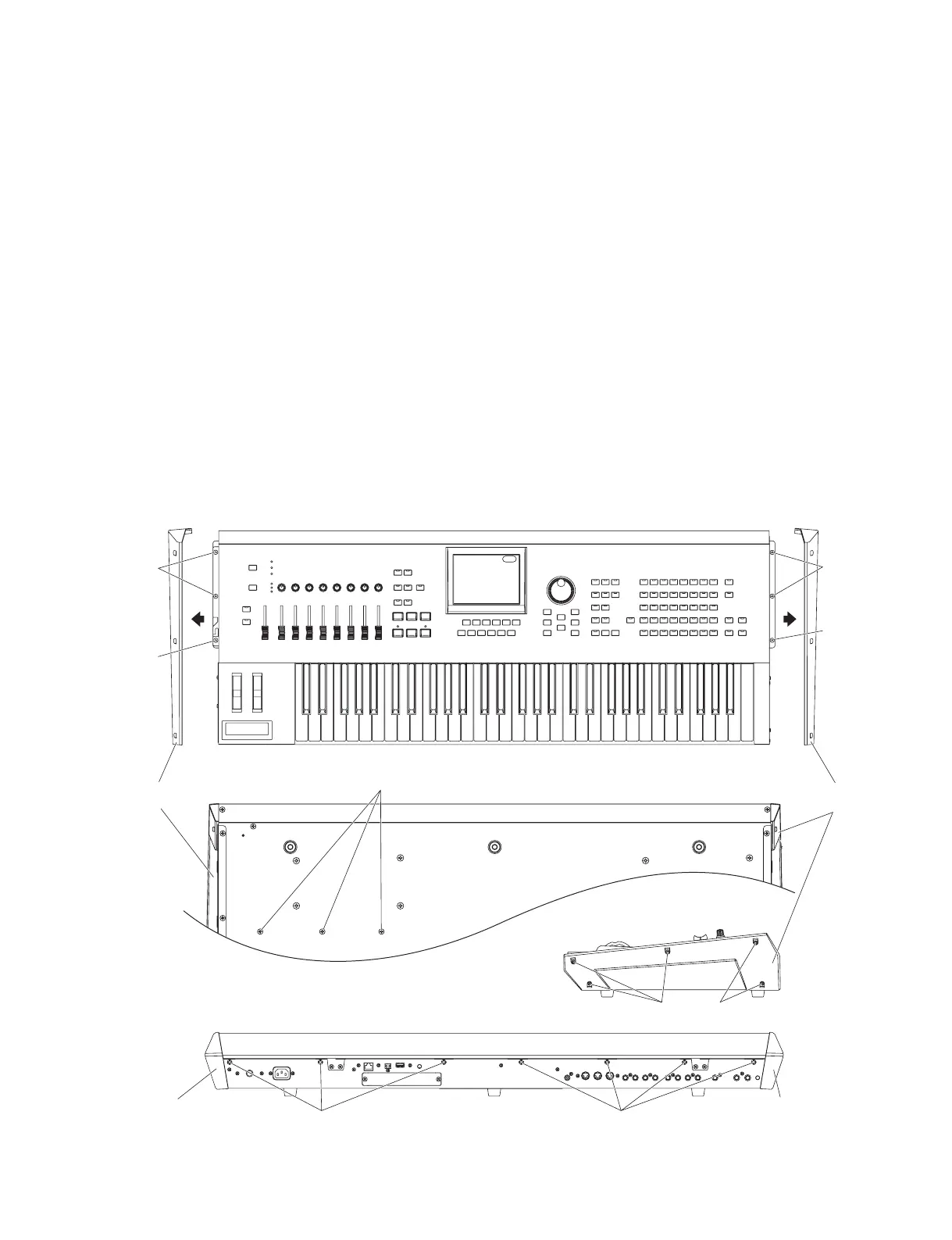

<Bottom view>
<Top view>
<Rear view>
<Right side view>
Side panel R
（サイドパネルR）
Side panel L
（サイドパネルL）
Side panel L
（サイドパネルL）
[40A]
[40C]
[40B]
[40A]
[30A]
[40C]
[40C]
[40C]
[30A]
Side panel R
（サイドパネルR）
* This fi gure shows the MOTIF XS6.（この図は MOTIFXS6 です。）
1. Side Panel R, Side Panel L
(Time required: About 1 minute each)
1-1 Remove the five (5) screws marked [40A]. The
side panel R can then be removed. (Fig. 1)
* The side panel L can be removed in the same
manner.
2. Control Panel Assembly
(Time required: About 4 minutes)
2-1 Turn the unit upside down and remove the three (3)
screws marked [40B]. (Fig. 1)
2-2 Remove the side panel R and side panel L. (See
procedure 1.)
2-3 Remove the seven (7) screws marked [30A] and
six (6) screws marked [40C]. (Fig. 1)
1. サイドパネル R,サイドパネル L

（所要時間：各約 1 分）
1-1 [40A] のネジ 5 本を外して、サイドパネル R を外
します。（図 1）
※ サイドパネル L も同様にして外すことができます。
2. コンパネ Assy（所要時間：約 4 分）
2-1 本体を裏向きにして、[40B]のネジ3 本を外します。
（図 1）
2-2 サイドパネル R とサイドパネル L を外します。
 （1 項参照）
2-3 [30A] のネジ 7 本と [40C] のネジ 6 本を外します。
（図1）
[30A]: BindHeadTappingScrew-B（B タイト＋ BIND）4.0X8MFZN2B3(WE962000)
[40A],[40B],[40C]: BindHeadTappingScrew-S（S タイト＋ BIND）3.0X8MFZN2B3(WE877800)
Fig.1( 図 1)

Yamaha MOTIF XS6 Specifications

General

Polyphony	128 notes
Wave ROM	355MB (when converted to 16-bit linear format)
Type	Workstation Synthesizer
Keyboard	61 keys
Voices	1, 024 normal voices + 64 drum kits
Effects	Reverb x 9 types, Chorus x 22 types
Sequencer	16 tracks
Display	320 x 240 dot, backlit LCD
Connectors	MIDI IN/OUT/THRU, USB TO HOST, USB TO DEVICE
Storage	USB storage device
