7 Es
• Asegúrese de que las marcas de polaridad “+” y “–” de los
cables de altavoz se respetan y se ajustan correctamente. Si
dichos cables están conectados con la polaridad invertida, el
sonido tendrá poca naturalidad y sentirá que faltan graves.
• No deje que los cables pelados se toquen; si lo hace, se podría
averiar el subwoofer o el amplificador.
• Si las conexiones son defectuosas, no se escuchará ningún
sonido desde el subwoofer o desde los altavoces. No introduzca
el aislante en el orificio. Es posible que el sonido no salga.
• Fije los cables de los altavoces al suelo para evitar tropiezos y
accidentes.

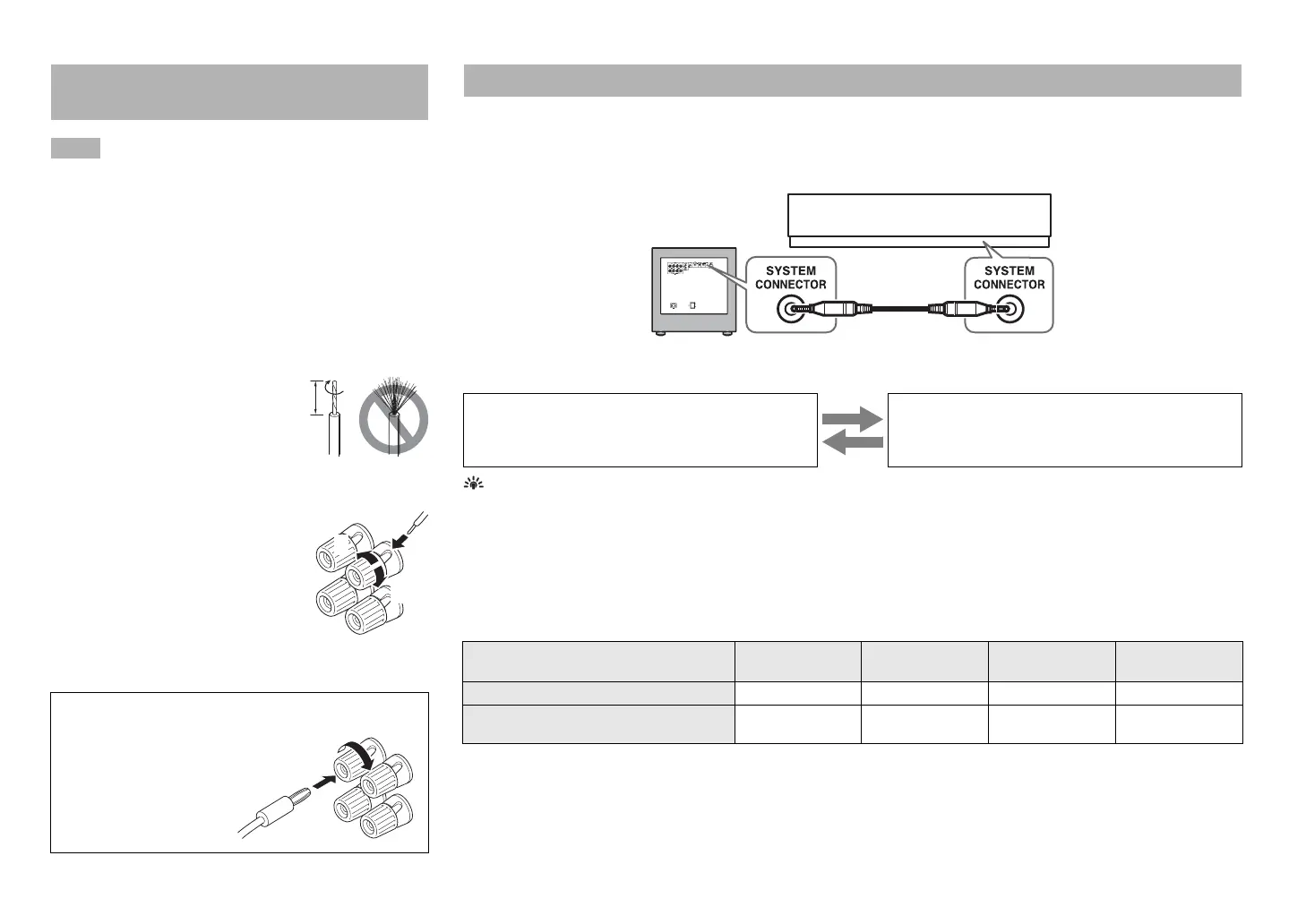

n Antes de conectar el aparato
Retire el aislamiento en la punta
del cable del altavoz y retuerza
los cables centrales juntos para
que no se desorganicen ni
provoquen un cortocircuito.
n Como conectar:
1. Afloje la perilla del
terminal como se
muestra en la figura.
2. Inserte el cable pelado.
3. Apriete la perilla.
4. Tire ligeramente de los
cables en el terminal
para verificar que está
firmemente conectado.
Conexión a los terminales INPUT1/
OUTPUT del subwoofer
n Conexión de la clavija tipo banana
1. Apriete la perilla del
terminal.
2. Inserte la clavija tipo
banana en el terminal.
Nota
15 mm
Bien Mal
2
1
3
Rojo:
positivo (+)
Negro:
negativo (
–)
2
1
Si utiliza el cable de control del sistema incluido para conectar un subwoofer con un componente Yamaha (que cuente con
un terminal de conexión del sistema como un componente de la serie YSP o un receptor Yamaha), el subwoofer se
encenderá o apagará automáticamente cuando se encienda o se apague el componente conectado.
Ejemplo de conexión
Funcionamiento de la conexión del sistema
• El interruptor POWER del panel trasero () página 4) debe situarse previamente en ON.
• Para modificar la configuración de los componentes conectados, consulte el manual del usuario que venía con el componente
correspondiente.
• Si la unidad se apaga pulsando el interruptor STANDBY/ON del panel delantero () página 4) durante la conexión del sistema,
el indicador (verde) parpadea ligeramente para comunicarle que el dispositivo conectado está encendido. Si vuelve a pulsar el
interruptor STANDBY/ON o enciende de nuevo el componente conectado, la unidad se enciende y el indicador (verde) se
ilumina.
El indicador durante la conexión del sistema
* Se ilumina únicamente al situar el interruptor AUTO STANDBY en LOW o HIGH.
Conexiones del sistema
El subwoofer se encenderá automáticamente
cuando se encienda el componente conectado.
* El indicador se enciende en verde.
El subwoofer se apagará automáticamente cuando
se apague el componente conectado.
* El indicador se apaga.
Estado del indicador Luz verde Luz roja*
Luz verde (ligero
parpadeo)
Apagado
Alimentación del componente conectado Encendida Encendida Encendida Apagada
Alimentación de la unidad Encendida
Encendida
(en espera)
Apagada Apagada
Subwoofer
Cable de control del
sistema suministrado
Receptor o componente de la serie YSP
de Yamaha
