I-8
Per effettuare i collegamenti, i cavi degli altoparlanti devono
essere il più corti possibili. Non raggruppare o arrotolare la
parte in eccesso dei cavi. Se i collegamenti sono difettosi,
non verrà riprodotto nessun suono attraverso gli
altoparlanti.
Prima di effettuare il collegamento
Rimovere il rivestimento isolante all’estremità di ciascun
cavo dell’altoparlante attorcigliandolo.
䡵 Come collegare cavi degli altoparlanti
Un capo del cavo di alimentazione altoparlante ha una linea
bianca tratteggiata e l’altro capo non ha nessuna linea.
Collegare i terminali (+) che si trovano su altoparlante e su
amplificatore utilizzando il capo con la linea bianca
tratteggiata. Collegare i terminali (–) a entrambi i
componenti utilizzando il capo senza nessuna linea.

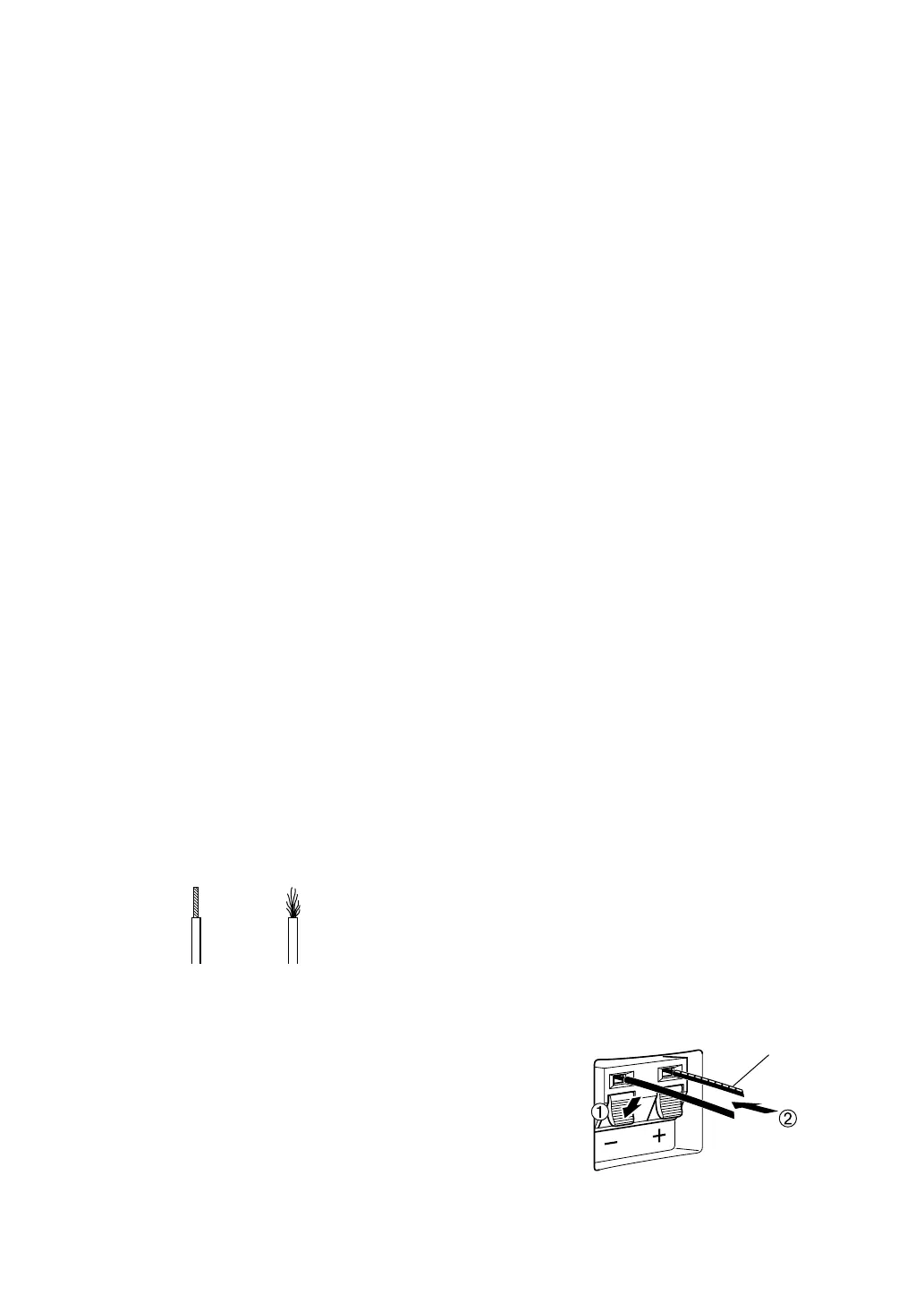

Per effettuare il collegamento:
1 Premere e tenere premuta la linguetta del terminale,
come in figura.
2 Inserire il filo esposto.
3 Togliere il dito dalla linguetta affinché si blocchi
nell’estremità del filo esposto del cavo.
4 Controllare che il collegamento è ben saldo tirando
leggermente il cavo al terminale.
Rosso: positivo (+)
Nero: negativo (–)
Nota
Evitare assolutamente che i cavi messi a nudo vengano
a contatto fra loro perché ciò potrebbe causare danni
all’altoparlante o all’amplificatore, o ad entrambi.
Linea bianca
interrotta
● Collegare gli altoparlanti principali, centrale e posteriori (e
l’altoparlante posteriore centrale del modello NS-P106) ai
terminali d’uscita degli altoparlanti del vostro
amplificatore servendovi dei cavi per altoparlanti in
dotazione.
* I cavi degli altoparlanti in dotazione recano etichette
marcare FRONT L (anteriore sinistro), FRONT R
(anteriore destro), CENTER (centrale), REAR L
(posteriore sinistro), REAR R (posteriore destro) (e
REAR C (posteriore centrale) per il modello NS-P106).
Collegare ciascun cavo dell’altoparlante all’altoparlante
corrispondente seguendo l’illustrazione alla pagina 7.
(I cavi dell’altoparlante marcati con FRONT L/R sono
usati per collegare gli altoparlanti principali ai terminali
MAIN dell’altoparlante.)
* Collegare gli altoparlanti facendo attenzione a non
invertire le polarit à (+ e –). Nel caso che l’altoparlante
venga collegato con le polarit à invertite, il suono
risulter à innaturale e senza bassi.
* Solo per gli altoparlanti principali e posteriori, collegare
uno degli altoparlanti al terminale sinistro (L)
dell’amplificatore e l’altro al terminale destro (R).
● Bisogna collegare il subwoofer al terminale d’uscita di
linea (presa pin) dell’amplificatore.
* Per effettuare il collegamento di un amplificatore
YAMAHA DSP (o un ricevitore AV), collegare il
terminale SUBWOOFER (o LOW PASS, ecc.) sul retro
dell’amplificatore DSP (o sul ricevitore AV) al terminale
L/MONO INPUT del subwoofer.
* Per collegare il subwoofer ai terminali SPLIT
SUBWOOFER sul retro dell’amplificatore DSP,
collegateli ai terminali INPUT sinistro L/MONO e
destro R del subwoofer.
Nota
Per effettuare il collegamento di un terminale d’uscita di
linea monofonica dell’amplificatore, dovete servirvi del
terminale L/MONO INPUT.
Corretto Errato
