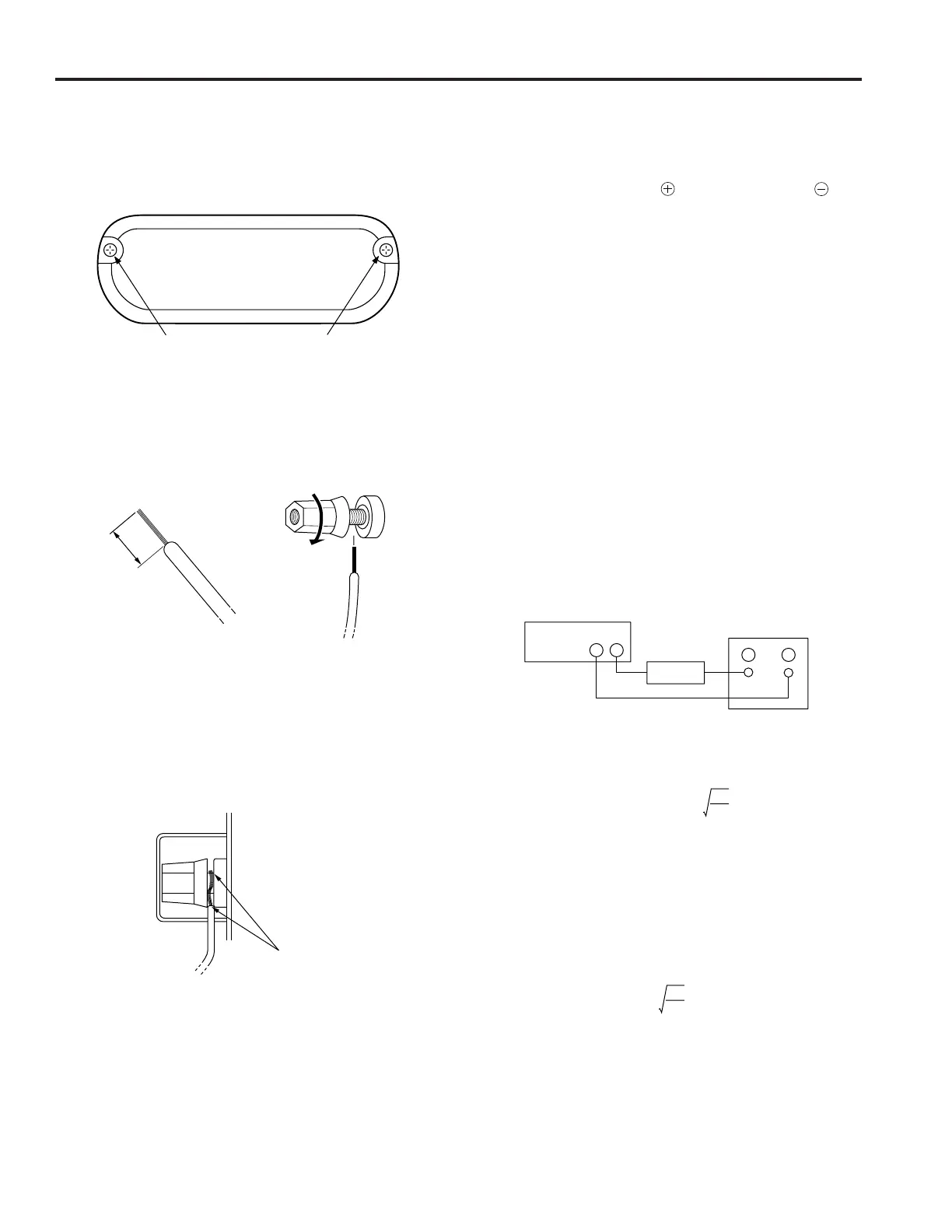

1. 電源スイッチをOFFにします。
2. カバー取付用ネジを外し、保護カバーを外します。
保護カバー
取付用ネジ
3. スピーカー線材の先端10mmの被覆を外し、スピー
カー端子の穴に通すなどして、締め付けます。
10mm
この際、下図のように裸線がシャーシに当たらないよう
十分にご注意ください。
端子コネクターがついているスピーカーケーブルは上か
ら挿入します。このため、保護カバー上面が大きく開い
ています。
シャーシに
当たらないこと
4. カバーを元の位置に取り付けます。
スピーカー配線
スピーカー出力端子
アンプのAチャンネルスピーカー端子とBチャンネルス
ピーカー端子をそれぞれスピーカーに接続します。必ず
赤い端子をスピーカーの
端子に、黒い端子を の端
子に接続してください。
各スピーカーケーブルが他のスピーカーケーブルの
シャーシ、保護カバーなどとショートしないよう注意
し、端子をしっかり締め付けてケーブルを動かないよう
にしてください。また、スピーカーケーブルの接続、取
り外しは、必ず電源をOFFにしてから行ってください。
・ スピーカーケーブルを長く引き廻す場合は、ダンピ
ングファクターの劣化やケーブル内でのパワーロス
を防ぐため、できるだけ太い線材のケーブルをご使
用ください。本機のスピーカーターミナルは、極太
ケーブルの使用にも対応しております。
・PCシリーズのパワーアンプでは大出力が得られます
ので、十分な許容入力を持つスピーカーシステムを
ご使用ください。
ご使用になるスピーカーシステムの許容入力がパワーア
ンプの定格出力値より小さな場合は、スピーカーとアン
プ間に直列にヒューズを接続すると、スピーカーを保護
することができます。（下図参照）
_
+ _
+
パワーアンプ
スピーカーヒューズ
ヒューズ
下の式を用いて、各スピーカーに応じたヒューズの容量
の目安を求めることができます。
Po = I R → I =
Po
R
2
Po［W］： ス ピーカーの連続許容入力（ノイズまたは
RMS）
R［Ω］： スピーカーの公称インピーダンス
I［A］ ： 必要なヒューズの容量
例）スピーカーの連続許容入力：50［W］
スピーカーのインピーダンス：8［Ω］
上の計算から、必要なヒューズの容量は2.5［A］となりま
す。
3
