Yamaha PSR-E343 - DMLCD Circuit Board チェック方法

25
PSR-E343/PSR-E344/YPT-340
■
DMLCD Circuit Board
チェック方法
DMLCDCircuitBoard にはサービスチェック用の TestPoint を設けてあります。
下記の症状により DMLCDCircuitBoard の TestPoint を確認してください。
症状により以下の箇所を確認する
1)電源を入れてもパイロットランプが点灯しない。⇒ ①〜⑦を順番に確認する。
2)音が出ない、音が歪む ⇒ ③⑤⑧及び⑨を確認し、出力端子によるチェックを参照する。

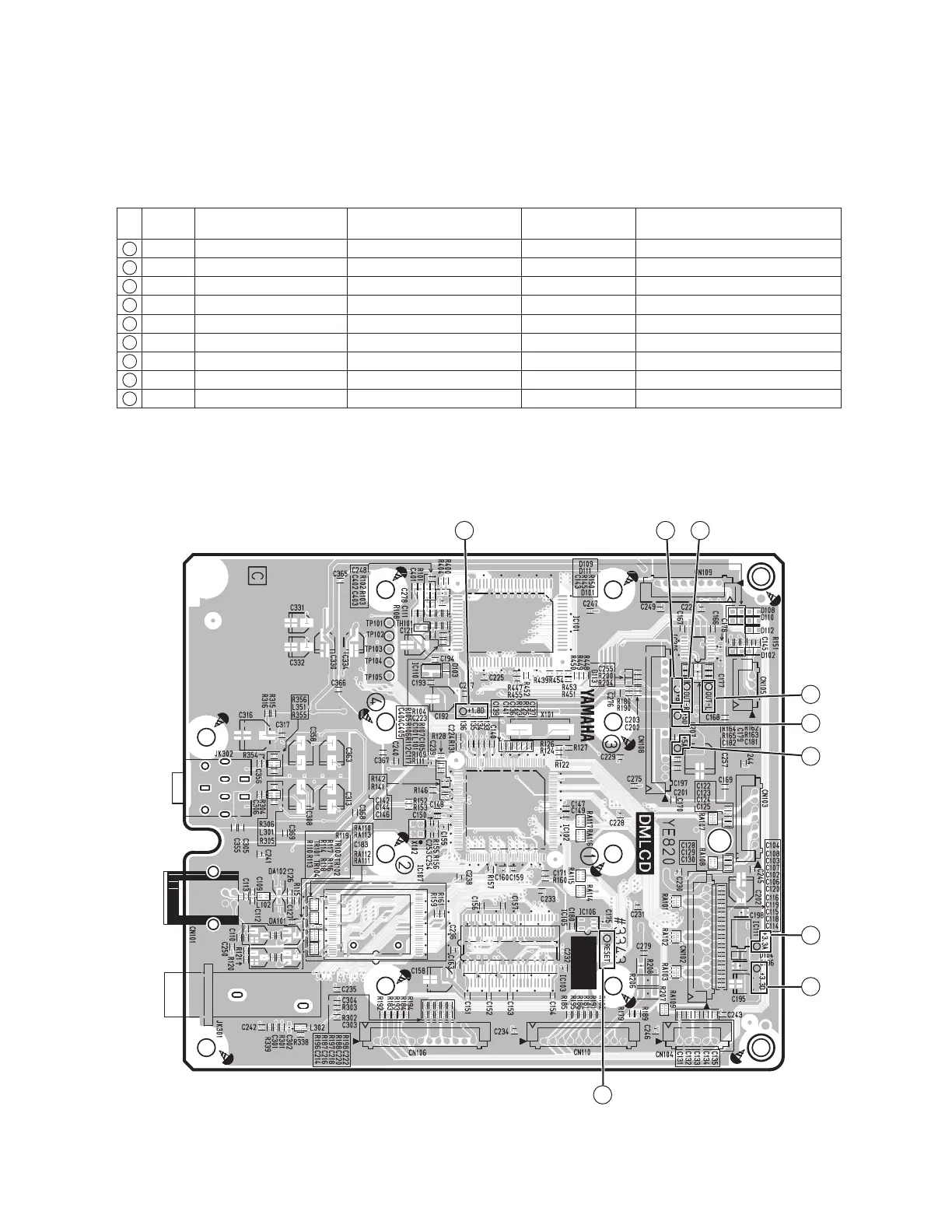

テストポイントチェック









テスト
ポイント
NO.
+B
+5D
+5A
+3.3D
+3.3A
+1.8D
RESET
OUT-L
回路
電源電圧検出
デジタル回路用5V電源
アナログ回路用5V電源
デジタル回路用3.3V電源
アナログ回路用3.3V電源
デジタル回路用1.8V電源
CPU,メモリーReset信号
DAC出力Lチャンネル
判定基準
11.0V以上
5.0V±0.5V
5.0V±0.5V
3.3V±0.3V
3.3V±0.3V
1.8V±0.2V
3.3V±0.3V
音声が出力され、かつ歪無き事
測定器具
テスター
テスター
テスター
テスター
テスター
テスター
テスター
シグナルチェッカー
不良が疑われる部品
FT501またはFZ501(AMシート上)
IC501 (AMシート上)
IC501 (AMシート上)
IC111
IC111
IC110
IC106
IC305
OUT-R DAC出力Rチャンネル 音声が出力され、かつ歪無き事 シグナルチェッカー IC305
注 : チェック作業時は標準の AC アダプターPA-3Cを使用すること。









