Yamaha PSR-E343 - テストプログラム

29
PSR-E343/PSR-E344/YPT-340
■ テストプログラム
※ テストナンバー 60 の FactorySet を実行すると、設定したデータが失われます。
1 準備
1)AC アダプターは PA-3C を使用します。
2)測定器 :周波数カウンター（小数点以下 3 桁以上測定可能なもの）、レベルメーター (JIS-C フィルター使用 )、
オシロスコープ
※ 測定器の入力インピーダンスは 1MΩ 以上であること。
3)治具 : フットスイッチ（FC-4 または FC-5）、USB ケーブル、ステレオミニジャックケーブル
4)端子状態：
・特に指示のない限りステレオプラグを用い、[ ヘッドフォン / 外部出力 ] 端子に 33Ω の負荷抵抗を接続して測
定します。
・電源 ON の前に [ サステイン ]端子にフットスイッチを接続しておきます。
5)コントロール状態
[ 全体音量 ] コントロール：最大
PEDAL：OFF
その他：電源 ON 時のデフォルト状態

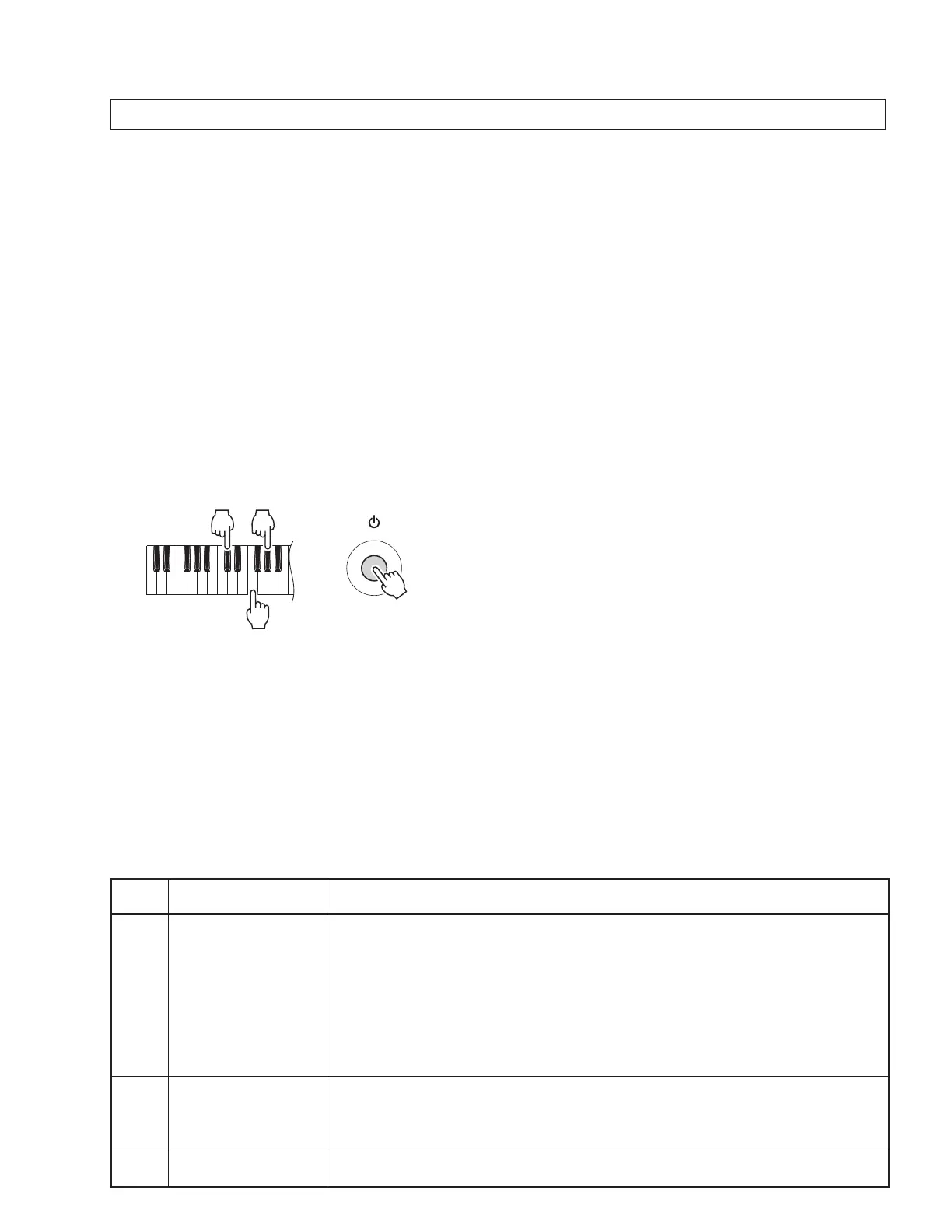

2 テストプログラムの起動 [
  [C#2]、[F2]、[G#2] の鍵盤を同時に押しながら、[ スタンバイ / オン ] スイッチを押します。
3 テストの進め方
1）テストプログラムが起動されると、LCD にTESTが表示されます。
2）[ テンキー ‒] または [ テンキー +] ボタンを押して、テストプログラムの項目を選択します。
3）[ スタート / ストップ ] ボタンを押してテストを実行します。
結果が OK、またはテスト項目終了の場合は、再度 [ スタート / ストップ ] ボタンを押して項目選択表示に戻ります。
  [ テンキー ‒] または [ テンキー +] ボタンを押して、次のテスト項目を選択します。
  テスト結果が OK だった項目名の一字目下にカーソル（＿）が表示されます。
結果が NG の場合は、[ デモ ] ボタンまたは鍵盤の最低音（白鍵 C1）を押して、項目選択画面に戻ります。
4テスト一覧
F2
C#2 G#2
(dBu=dBm)
テスト
No.
LCD 表示 テスト内容及び判定条件など
1
001: Version
ROMのバージョンを表示します。
テンキーを押すと以下のデータ毎のバージョンを表示します。
[ テンキー 1]Main Program Version “∗∗∗ Main”
[ テンキー 2]Boot Program Version “∗∗∗ Boot”
[ テンキー 3] Style Data Version “∗∗∗ Style”
[ テンキー 4] Song Data Version “∗∗∗ Song”
[ テンキー 5] Voice Parameter Version “∗∗∗ Param”
[ テンキー 6] Wave Data Version “∗∗∗ Wave” ∗∗∗ : Version
2
002: Mem1 All
CPUのバスに接続されているROM、RAM、FROMを順番にチェックします。（簡易チェック）
LCDに Mem1OK が表示されることを確認します。
※ テスト結 果が O K の場合は、003:RomChk1、004:RamChk1、005:FRomChk1
のテストを省略できます。
3
003: Rom Chk1
CPUのバスに接続されている ROMをチェックします。（簡易チェック）
LCDにRomOK が表示されることを確認します。
