QL5/QL1
151

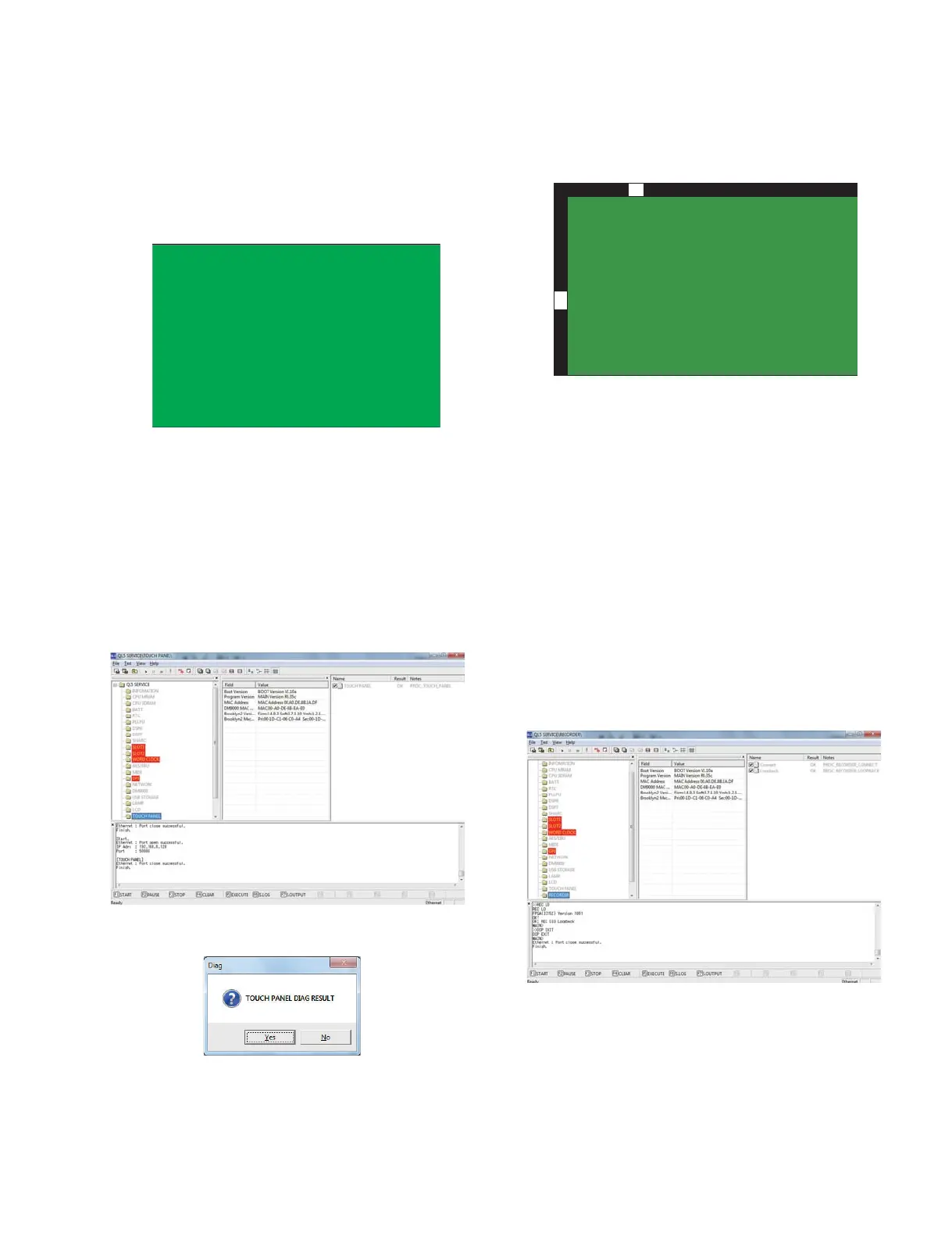

5）白、6）赤、7）緑、8）青、9）黒のそれぞれ塗りつぶし、（下
記は緑の例）
 黒くなっていたり色が着いたりするドットがないか
をチェックします。
1-19.TOUCHPANELTest
内容 タッチパネルの入力を検査します。
 LCDをタッチする事によりLCD上部と左部にタッ
チポイントのスケールが表示されます。
 またタッチする毎にLCD輝度が低輝度・高輝度に
切り替わります。
 確認を終えたら、テストプログラムのダイアログ
で［OK］又は［NG］の結果を選択します。
実行画面例
チェック結果を下記のダイアログで入力します。
LCD表示
このテストとは別に完成品では初期化後B
［
SEL
］
押しで電源立ち上げてMENUからTOUCH
SCREENCALIBRATIONを選んで格子の４隅を順
番に指で押さえて表示される十字のカーソルが押
さえた位置とずれてないことを確認します。座っ
た状態で最適な位置としているので立ったままで
行なうと若干上にカーソルが出ます。
1-20.RECORDERTest
内容 RECORDERIC（MP3Decoder/Encoder）
のRegisterをWrite/ReadしてDataBUS,
AddressBUSの良否を判定する。
 DSP7とのSIO結線を信号の送受信で判定する。
 またDSP7とのSH7724 CPU結線を信号の送受信
で判定する。
実行画面例
NGの場合の表示説明
1） CPUInterface（DataBus）…
 NG:IC4020000XXXX000000000000X00X←X＝不良のビット
  MSB LSB
2） SIOConnection（DSP7→RECORDER）
 NG：IC206［SO08］→IC402［BDR0］
 SIOConnection（RECORDER→DSP7）…
 NG：IC402［BDX0］→IC201［SI09］
 NG：IC402［BDX0］→IC203［SI09］
