カラーバーと CHNAMELCD のキャリブレーション
B［SEL］キーを押しながら電源を入れると INITIALIZE, 
TRIM,CALIBRATION などを行う「特殊モード画面」

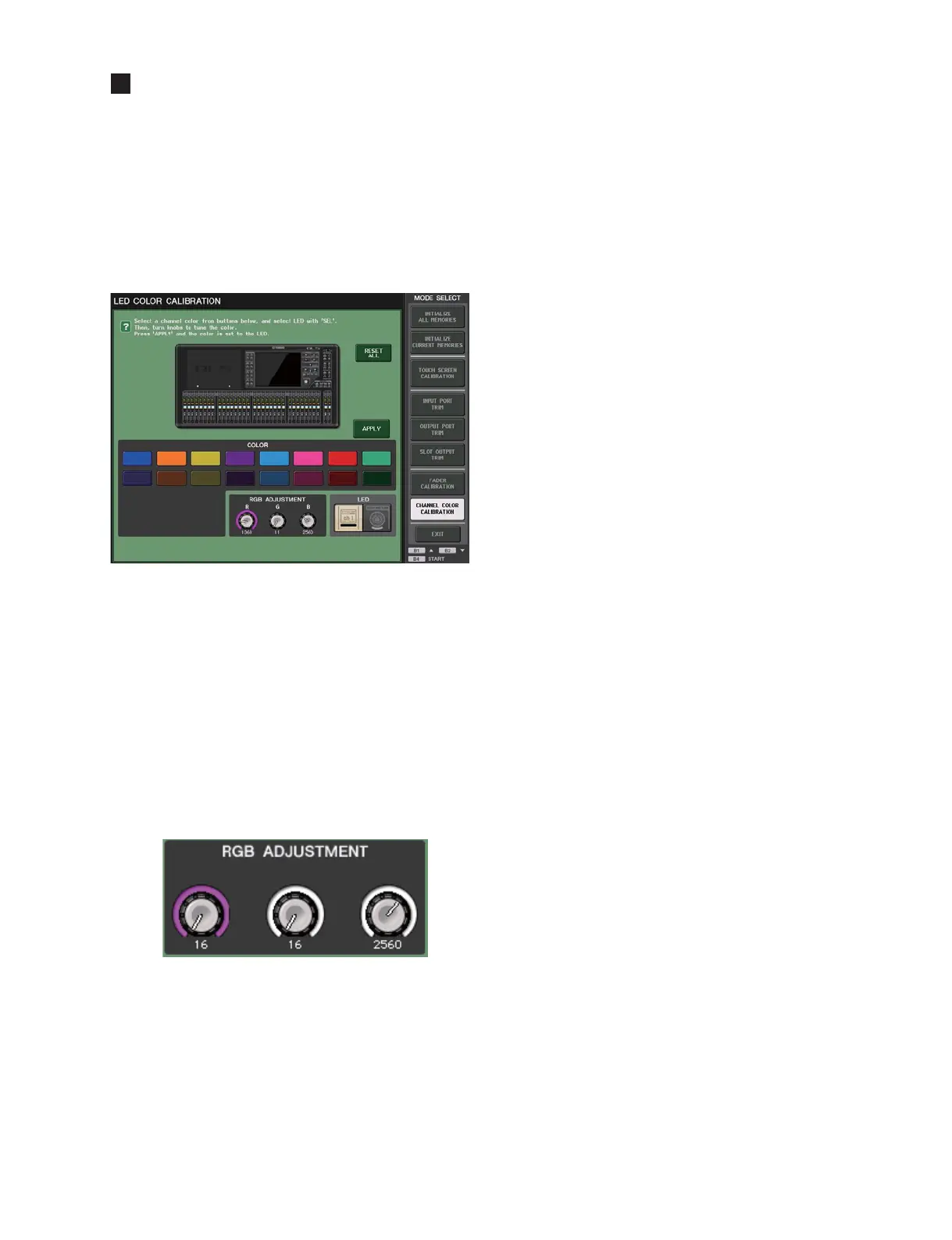

が表示されます。MODESELECT ボタンのなかから、
「LEDCOLORCALIBRATION」をタッチすると、LED
COLORCALIBRATION のウィンドウが表示されます。
ここから以下の手順でカラーバーと CHNAMELCD
バックライトを調節します。
【手動で行う場合】
1） 調整する色を CHCOLOR の中から選んでタッチす
ると、本体のカラーバーが対応した点灯色に変わり
ます。
2） 色のばらつきが見られる Ch があった場合、［SEL］
Key を押して変更する Ch を選択します。
3） CentralLogic の RGBADJUSTMENT と
TOUCHANDTURN エンコーダーを使って RGB
ADJUSTMENT の値を 1ch ごとに調整します。色は、
左から Red/Green/Blue の順番になっています。
  Red Green Blue
4） 色の調整は、全色に渡って確認し、極端な色違いや
 明るさの違いが無くなるまで実施します。
5） 最後に［APPLY］を押して、調整した値を保存します。
 この時、（QL5 の場合）32［SEL］キーと B［SEL］キー、
（QL1 の場合）16［SEL］キーと B［SEL］キー、を
同時に押してこの処理に入っていた場合は RESET
ALLで呼び出されるファクトリ領域にも LED キャ
リブレーション値が書き込まれます。
6） カラーバーの調整後、後述の CHNAMELCD バッ
クライトとコントラストの調整を行ってください。
【シート交換等で手動で FACTORY 値の設定を行う場合】
1）（QL5 の場合）32［SEL］キーと B［SEL］キー、（QL1
の場合）16［SEL］キーと B［SEL］キー、を押しな
がら電源を入れます。
2） MENU 画面になるので、LEDCARIBRATION の画
面にします。
3） もし MULTICOLOR の色がおかしかったら RESET
ALL を押します。
 （そうすると FLASH のデーターが不正なので全ての
色が固定値で設定されます。）
4） 半端な色などが入っていて、うまく固定値にならな
い場合は B［SEL］キーを押して LED 調整にして
RGB 全ての値を 0 に変更し［APPLY］を押します。
これで FLASH のデーターが不正とみなしますので、
再度、項目 3 を行うと固定値になります。
 以後、各 LED の設定は【手動で行う場合】の手順
で行ってください。
