Yamaha QL5 User Manual

QL5/QL1
5
QL5/QL1
OVERALL ASSEMBLY S
総組立Ｓ
QL1
-- OVERALL ASSEMBLY S
総組立Ｓ
(ZF72250)
10 -- BOTTOM S ASSEMBLY
ボトムＳ Ａｓｓｙ
(ZF72260)
20 VN103500 LITHIUM BATTERY CR2032
リチウム電池
03
30 -- CONTROL PANEL S ASSEMBLY
コンパネＳ Ａｓｓｙ
(ZF58000)
40 -- CONNECTOR ASSEMBLY USB 2.0 PH5P
ＵＳＢ束線
(ZH50470)
50 -- CONNECTOR ASSEMBLY PH 6P-500
ＰＨ束線
(WD31280)
60 -- CONNECTOR ASSEMBLY PH 7P-300
ＰＨ束線
(WD31540)
70 -- CONNECTOR ASSEMBLY PH 8P-450
ＰＨ束線
(WD31870)
80 -- CONNECTOR ASSEMBLY LCD 20P
ＬＣＤ束線
(ZH50480)
90 -- CONNECTOR ASSEMBLY
LCDCPH1 PH 9P/4P/5P 810L/700L
ＬＣＤＣＰＨ１束線
(ZH50500)
100 -- CONNECTOR ASSEMBLY PH 11P-500
ＰＨ束線
(WD32780)
110 -- CONNECTOR ASSEMBLY PH 4P-1100
ＰＨ束線
(WD30800)
115 -- INSULOK TIE BK-1
インシュロックタイ
(CB06925)
120 WE87780R BIND HEAD TAPPING SCREW-S 3.0X6 MFZN2B3
Ｓタイト＋ＢＩＮＤ
24 01
130 WE974300 BIND HEAD TAPPING SCREW-S 4.0X6 MFZN2B3
Ｓタイト＋ＢＩＮＤ
201
*
140 ZJ291200 SIDE PAD ASSEMBLY L LEFT
サイドパッドＡｓｓｙ Ｌ
140a -- SIDE PAD L BLACK LEFT
サイドパッドＬ塗装品
(ZF72690)
140b -- SP ANGLE
ＳＰアングル
(ZJ21080) 4
140c WE962000 BIND HEAD TAPPING SCREW-B 4.0X8 MFZN2B3
Ｂタイト＋ＢＩＮＤ
401
140d -- YAMAHA LOGO PLATE M
ヤマハロゴプレートＭ
(ZJ40930)
*
150 ZH568700 MACHINE SCREW M5.0X18 MFZN2B3
六角孔付ボルト
3
*
160 ZJ291300 SIDE PAD ASSEMBLY R RIGHT
サイドパッドＡｓｓｙ Ｒ
160a -- SIDE PAD R BLACK RIGHT
サイドパッドＲ塗装品
(ZF72710)
160b -- SP ANGLE
ＳＰアングル
(ZJ21080) 4
160c WE962000 BIND HEAD TAPPING SCREW-B 4.0X8 MFZN2B3
Ｂタイト＋ＢＩＮＤ
401
160d -- YAMAHA LOGO PLATE M
ヤマハロゴプレートＭ
(ZJ40930)
*
170 ZH568700 MACHINE SCREW M5.0X18 MFZN2B3
六角孔付ボルト
3
180 -- NAME PLATE LABEL
銘板ラベル
(ZJ38760)
ACCESSORIES
付属品
WZ329200 POWER SUPPLY CORD J VCTF 3X1.25
電源コード
J10
WZ329300 POWER SUPPLY CORD U SJT18/3
電源コード
U,V 08
WZ329400 POWER SUPPLY CORD H H05VV-F 3X1.00
電源コード
E,W,K 08
WZ329500 POWER SUPPLY CORD B H05VV-F 3X1.00
電源コード
B11
WZ329600 POWER SUPPLY CORD RVV300 500 3X1.00
電源コード
O11
WZ329700 POWER SUPPLY CORD BRA H05VV-F 3X1.00
電源コード
P11
-- SERVICE PARTS KIT
サービスパーツキット
CL1 (ZD74310)
WZ987700 SERVICE STAY L LEFT
サービスステイＬ
WZ987800 SERVICE STAY R RIGHT
サービスステイＲ
5
REF NO.
PART NO. DESCRIPTION
部品名
REMARKS
QTY RANK
*
: New Parts RANK: Japan only
•

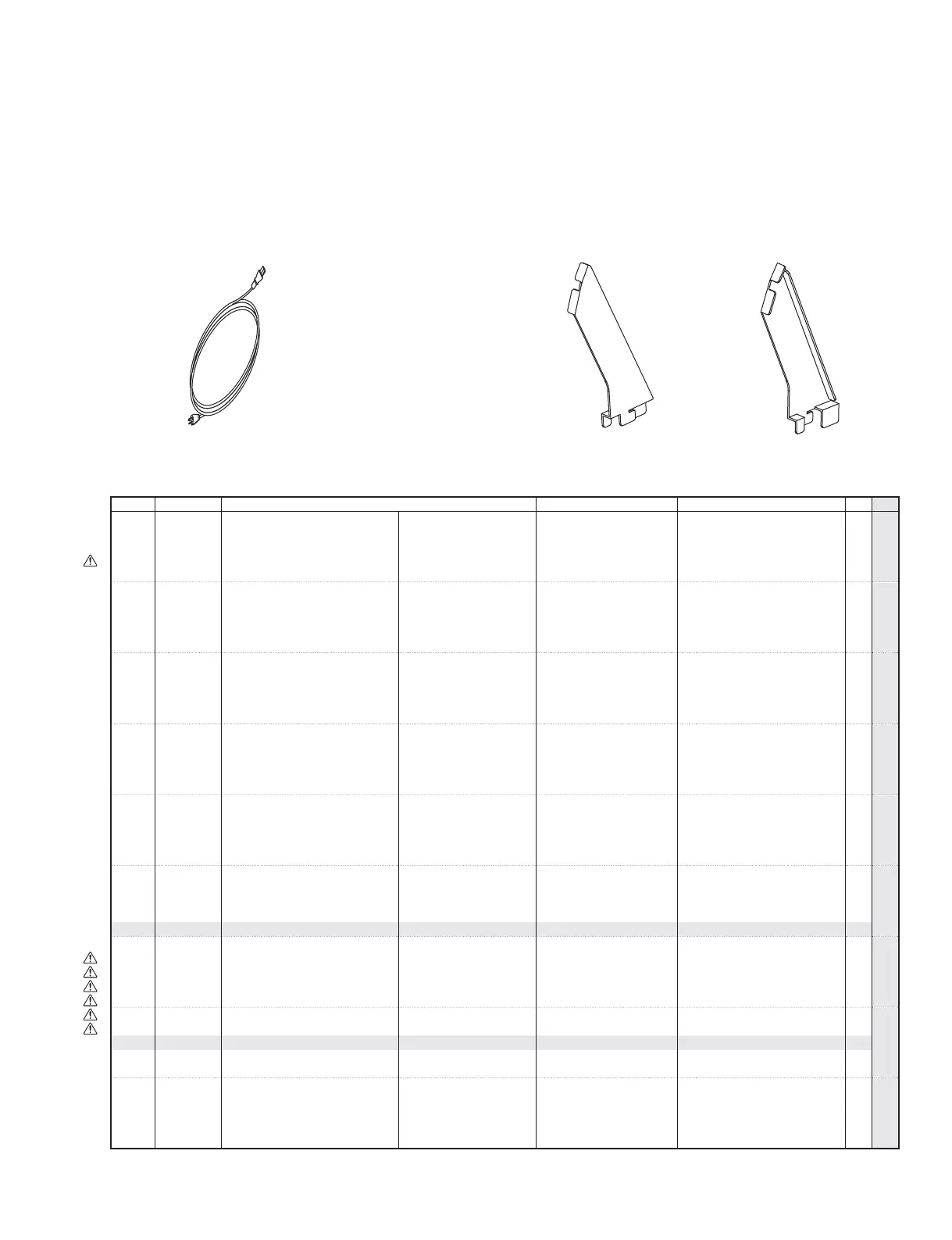

ACCESSORIES
（付属品）
•
SERVICE PARTS KIT
（サービスパーツキット）
6(59,&( 67$< /
（サービスステイ L）
6(59,&( 67$< 5
（サービスステイ R）
32:(5 6833/< &25'
（電源コード）

Yamaha QL5 Specifications

General

DJ mixer	-
Product color	Black
Video capability	No
Channels quantity	72 channels
Supported sample rates	44.1, 48 kHz
Digital sound processing	- bit
Phantom power	48 V
AC input voltage	100-240 V
AC input frequency	50 - 60 Hz
Power consumption (typical)	200 W
Total Harmonic Distortion (THD)	0.05 %

Weight and Dimensions

Depth	563 mm
Width	828 mm
Height	272 mm
Weight	21800 g
