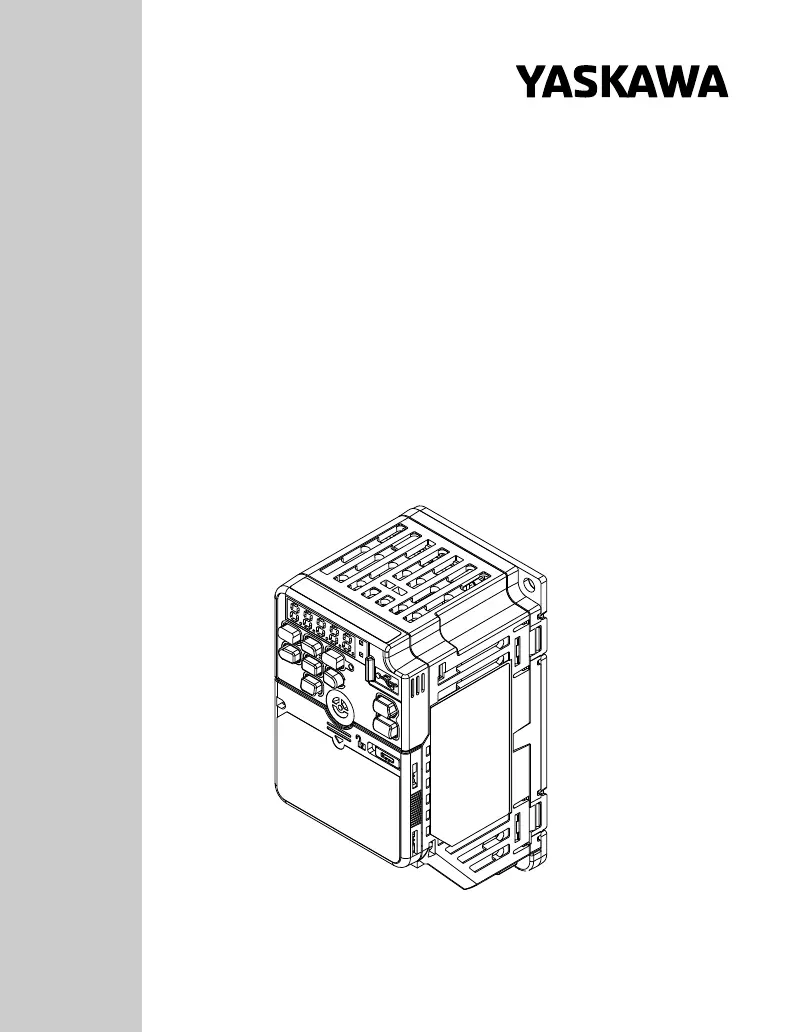

YASKAWA
AC
Drive
GA500
Installation
and
Operation
Instruction
Type
CIPR-GA50Cxxxxxxxx
200
V
Class,
Three-Phase
Input:
0.1
to
22
kW
200
V
Class,
Single-Phase
Input:
0.1
to
4.0
kW
400
V
Class,
Three-Phase
Input:
0.37
to
30
kW
PDF
2
Table of Contents
8 Русский
5
Общая информация
5
Квалификация пользователя
5
Раздел безопасности
5
Значение сигнальных слов
5
Общие правила техники безопасности
5
Назначение
9
Отказ от ответственности
9
Пульт управления: названия и функции
10
Установка
13
Условия монтажа
13
Снятие и повторная установка крышек
14
Электрический монтаж
14
Стандартная схема соединений
15
Выбор провода
17
Сечения проводов и моменты затяжки цепи управления
18
Запуск привода
19
Настройка привода с использованием режима общего назначения
19
Параметры привода
20
Поиск и устранение неисправностей
23
Порядок сброса отказа
23
Утилизация
26
Инструкции по утилизации
26
Директива по утилизации отходов производства электрического и электронного оборудования
27
Европейские стандарты
27
Соответствие директиве CE по низковольтному оборудованию
28
Область использования
28
Подключение предохранителя со стороны входов (первичная сторона)
28
Директива по электромагнитной совместимости
28
Выбор провода
28
Монтаж привода в соответствии с правилами Директивы по электромагнитной совместимости
29
Включение внутреннего фильтра электромагнитных помех
30
Вход безопасной блокировки
31
Характеристики функции безопасной блокировки
32
Цепь защитного отключения
33
Включение и отключение выходного напряжения привода (“Безопасное отключение крутящего момента”)
33
Проверка функции защитного отключения.
34
Функция защитного отключения выхода монитора и дисплей на пульте оператора
35
10 Attachment
37
UL Standards
37
Area of Use
37
Wire the Main Circuit Terminal Block
37
China RoHS Compliance
47
Information on Hazardous Substances in This Product
47
对应中国RoHS指令
48
本产品中含有有害物质的信息
48
CE-compliant Fuse (Input Side)
49
Three-Phase 200 V Class
49
Single-Phase 200 V Class
49
Three-Phase 400 V Class
50
Factory-Recommended Branch Circuit Protection for UL Listing
50
Three-Phase 200 V Class
50
Single-Phase 200 V Class
51
Three-Phase 400 V Class
51
Main Circuit Wire Gauges and Tightening Torques (for CE Standards)
52
Three-Phase 200 V Class
52
Single-Phase 200 V Class
57
Three-Phase 400 V Class
60
Main Circuit Wire Gauges and Tightening Torques (for UL Standards)
65
Three-Phase 200 V Class
65
Single-Phase 200 V Class
69
Three-Phase 400 V Class
72
Revision History
77
Other manuals for YASKAWA GA50C4009AJA
Programming
526 pages
Installation Manual
34 pages
Technical Manual
794 pages
4
Based on 1 rating
Ask a question
Give review
Questions and Answers:
Need help?
Do you have a question about the YASKAWA GA50C4009AJA and is the answer not in the manual?
Ask a question
YASKAWA GA50C4009AJA Specifications
General
Model
GA50C4009AJA
Category
DC Drives
Output Current
9 A
Cooling Method
Fan Cooling
Protection Features
Overcurrent, Overvoltage
