NÁVOD NA MONTÁŽ
POZOR! Počas montáže dodržiavajte nasledujúce kroky a používajte náradie pripojené
ku výrobku.
Na montovanie zariadenia pripravte miesto príslušnej veľkosti. Vzhľadom ku veľkej hmotnosti
niektorých prvkov sa odporúča, aby montáž vykonávali dve osoby.

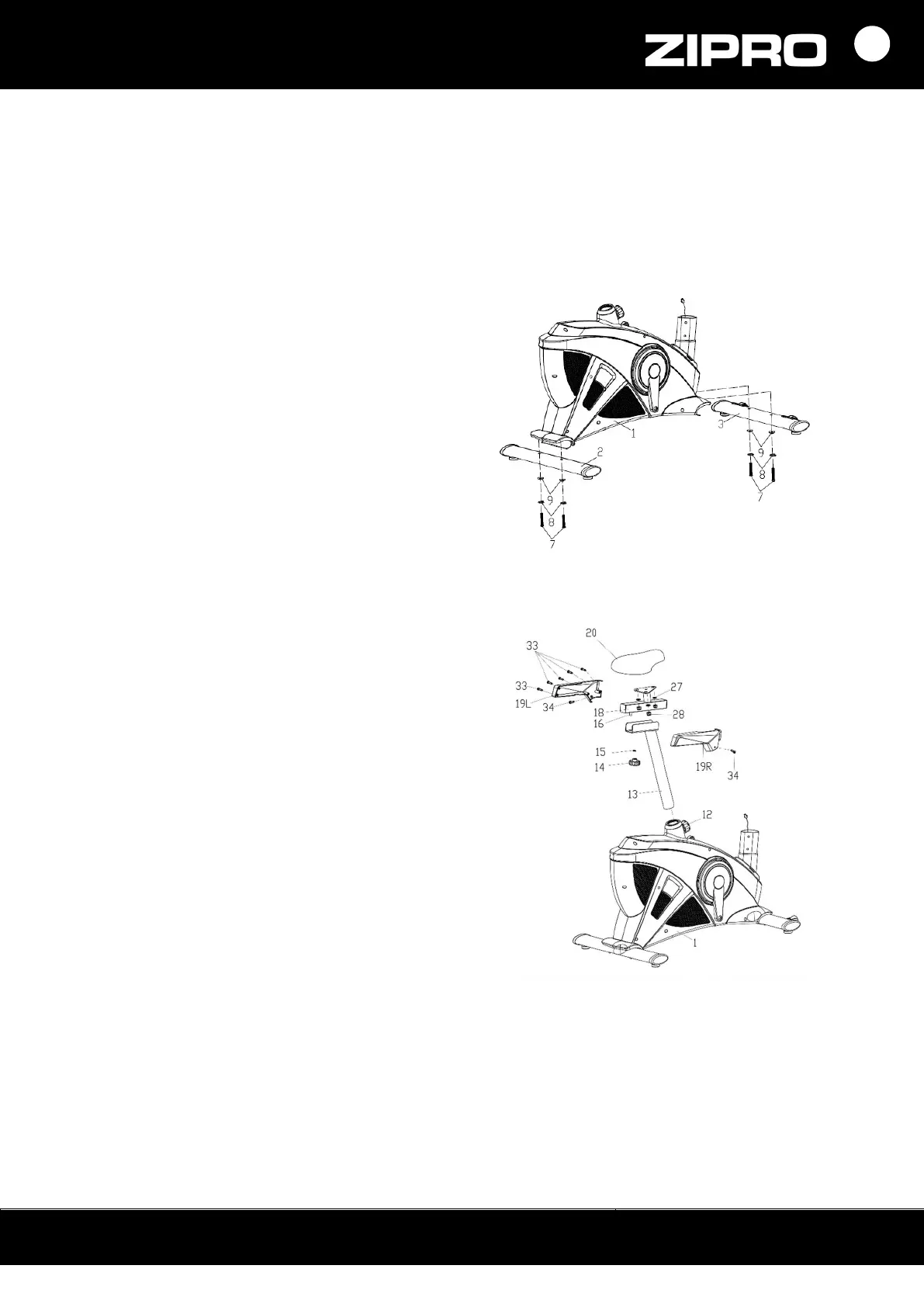

KROK 1
Namontujte zadný (2) a predný (3) podstavec na
hlavný rám (1) s použitím šesťhranných skrutiek (7),
oblúkových podložiek (8) a matíc k šesťhranným
skrutkám (7).
POZOR! Pred inštaláciou podstavcov odstráňte
plastový alebo kartónový prepravný zámok, ak je
prítomný.
KROK 2
Namontujte sedlo (20) a držiak na uterák (42) s
použitím kontrovacích matíc (28) a plochých
podložiek (27). Zamontujte vedení (18) so sedlom
(20) ku stĺpiku sedla (13).
Nastavte sedlo v požadovanej polohe a zaistite ho
kolieskom vodorovného nastavenia (14), podložkou
(15) a podperou „U” (16).
Stĺpik (13) vrátane sedla (18) vsuňte do zadnej časti
hlavného rámu. Nastavte sedlo do požadované
výšky a zaistite ho kolieskom zvislého nastavovania
(12).
S použitím krížových skrutiek (33 a 34) priskrutkujte
ľavý a pravý kryt vedenia sedla (19 L/P) ku stĺpiku
sedla (13).
POZOR! Pri nastavení výšky sedla neprekračujte
označenú minimálnu a maximálnu výšku.
POZOR! Pred použitím zariadenia sa presvedčte, že
je sedlo (20) stabilne namontované na vedenie (18).
