INSTRUKCJA MONTAŻU
UWAGA! W trakcie montażu przestrzegaj poniższych kroków i korzystaj z narzędzi
dołączonych do produktu.
Przygotuj odpowiednio dużo wolnego miejsca do montażu urządzenia. Ze względu na dużą wagę
niektórych elementów zaleca się montaż w dwie osoby.

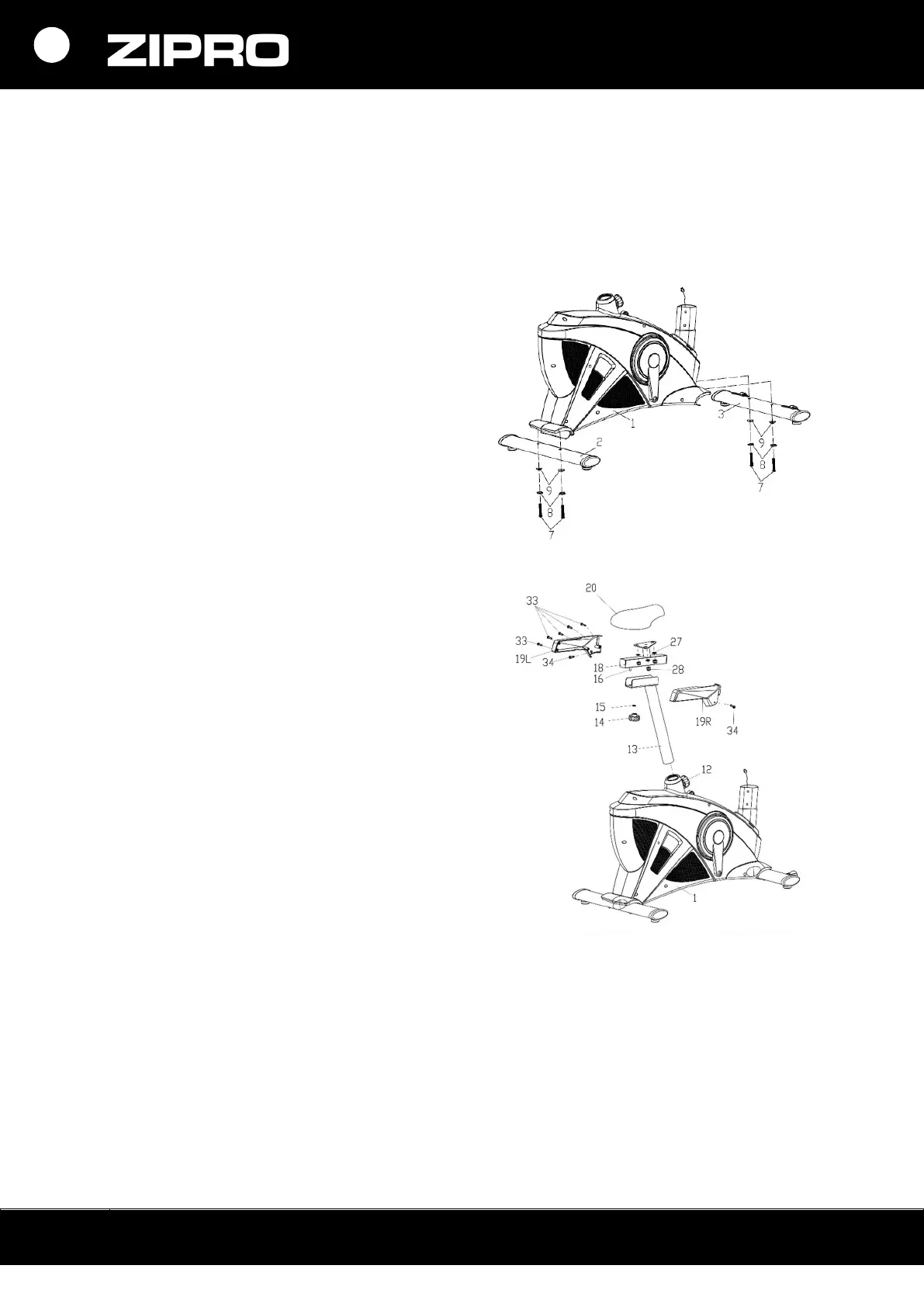

KROK 1.
Zamontuj tylną podstawę (2) oraz przednią (3) do
ramy głównej (1) używając śrub sześciokątnych (7),
podkładek łukowych (8) oraz nakrętek do śruby
sześciokątnej (9).
UWAGA! Przed zamontowaniem podstaw usuń
plastikowe lub tekturowe zabezpieczenie
transportowe, jeżeli występuje.
KROK 2.
Zamontuj siodełko (20) i uchwyt na ręcznik (42) do
prowadnicy siodełka (18) używając nakrętek samo
kontrujących (28) i podkładek płaskich (27).
Zamontuj prowadnicę (18)
z siodełkiem (20) do kolumny siodełka (13).
Ustaw siodełko na pożądanej pozycji blokując je
pokrętłem do poziomej regulacji (14), podkładką
(15) i wspornikiem typu „U” (16).
Kolumnę (13) wraz z siodełkiem (18) wsuń
do tylnej części ramy głównej. Ustaw siodełko na
pożądanej wysokości i zablokuj je pokrętłem do
regulacji pionowej (12).
Za pomocą śrub krzyżakowych (33 i 34) przykręć
lewą i prawą osłonę prowadnicy siodełka (19 L/P)
do kolumny siodełka (13).
UWAGA! Przy regulacji wysokości siodełka, nie
przekraczaj zaznaczonej wysokości minimalnej
i maksymalnej.
UWAGA! Przed użyciem urządzenia upewnij się,
że siodełko (20) jest stabilnie zamontowane na
prowadnicy (18).
