Physical Features 11

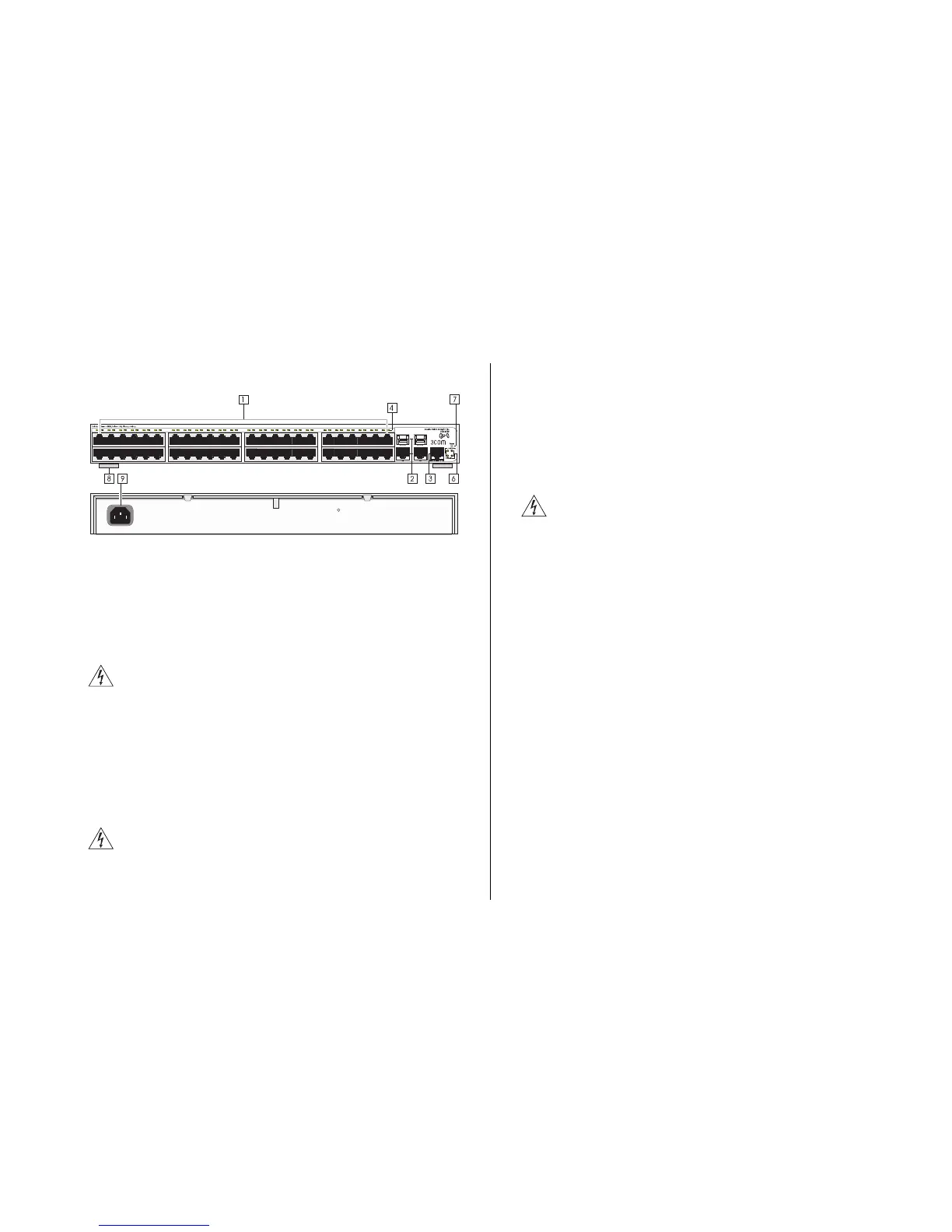

Figure 3 3CBLSF50 Front and Rear Panels
Front Panel
The front panel of the Switch contains a series of
indicator lights (LEDs) that help describe the state of
various networking and connection operations.
(1) RJ-45 10/100 Ports
WARNING: RJ-45 Ports. These are shielded RJ-45 data
sockets. They cannot be used as standard traditional
telephone sockets, or to connect the unit to a
traditional PBX or public telephone network. Only
connect RJ-45 data connectors, network telephony
systems, or network telephones to these sockets.
Either shielded or unshielded data cables with shielded
or unshielded jacks can be connected to these data
sockets.
AVERTISSEMENT: Points d’accès RJ-45. Ceux-ci sont
protégés par des prises de données. Ils ne peuvent pas
être utilisés comme prises de téléphone conventionnelles
standard, ni pour la connection de l’unité à un réseau
téléphonique central privé ou public. Raccorder
seulement connecteurs de données RJ-45, systèmes de
réseaux de téléphonie ou téléphones de réseaux à ces
prises.
Il est possible de raccorder des câbles protégés ou non
protégés avec des jacks protégés ou non protégés à ces
prises de données.
WARNHINWEIS: RJ-45-Porte. Diese Porte sind
geschützte Datensteckdosen. Sie dürfen weder wie
normale traditionelle Telefonsteckdosen noch für die
Verbindung der Einheit mit einem traditionellem
privatem oder öffentlichem Telefonnetzwerk gebraucht
werden. Nur RJ-45-Datenanscluße, Telefonnetzsysteme
or Netztelefone an diese Steckdosen anschließen.
Entweder geschützte oder ungeschützte Buchsen dürfen
an diese Datensteckdosen angeschlossen werden.
The Switch has 24 or 48 10/100 Mbps auto-negotiating
ports. Each port supports automatic MDI/MDI-X
detection and can be connected to either a 10BASE-T,
or 100BASE-TX device.
For each port, the speed and duplex mode (half duplex
or full duplex for 10BASE-T and 100BASE-TX) are
automatically determined by the capabilities of the
connected device.
The 3CBLSF26PWR Switch also supports IEEE
802.3af-2003 standard (802.3af) and pre-standard
P802.3at DTE Power via MDI Enhancements (PoE+).
Each port can detect connected 802.3af/at-compliant
