BEDIENUNGSANLEITUNG
WE DO IT FIRST.
4.2.0 VERLEGEN DER
FÜHLERLEITUNGEN
WICHTIG!
Die Fühlermontage ist besonders genau
vorzunehmen und entscheidet über gutes
Saunaklima.
Die Fühlerleitungen dürfen nicht zusammen
mit Netzleitungen verlegt oder durch eine
gemeinsame Durchführung geführt werden,
da dies zu einer Störung der Elektronik führen
kann!
Die Fühlerleitungen sind nicht
temperaturbeständig außerhalb der Kabine
oder in der Kabinenwand verlegen!
4.3.0 MONTAGE DES
OFENFÜHLERS
Der
Ofenfühler
(4-polig) besteht aus einem
Temperaturfühler und einer
Thermosicherung. Das Fühlergehäuse wird
an der
Kabinendecke über dem Saunaofen
montiert. Die Abmessungen entnehmen Sie
den Abbildungen 5 und 6, wobei zu beachten
ist, dass bei Saunakabinen
bis 2 x 2 m
der
Abstand zur Kabinenwand 19 cm
, bei
größeren Kabinen 35 cm
betragen muss, es
sei denn, in der Kabinenbeschreibung wird
ausdrücklich eine andere Position
vorgeschrieben.
An der vorgesehenen Stelle wird durch die
Kabinendecke in der Mitte des Profilbrettes
ein Loch mit 31 mm Durchmesser (mittels
Dosenbohrer) gebohrt.
Der Temperaturfühler mit der Temperatur-
sicherung wird mittels dem mitgelieferten
Kabel mit der Basisstation verbunden.

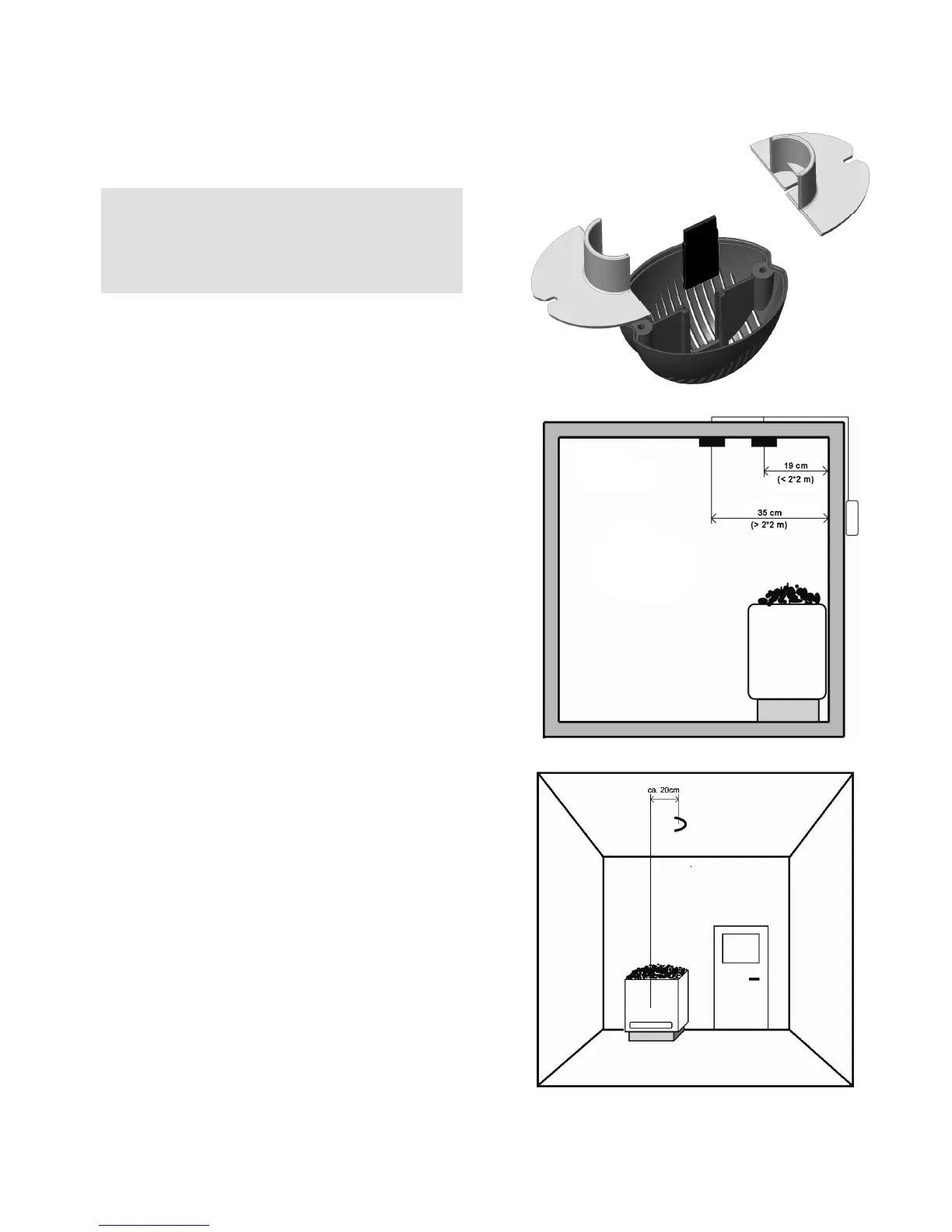

AUFBAU DES FÜHLERS
8/42
Abb. 5
Abb. 6
