MODE D’EMPLOI
WE DO IT FIRST.
4.2.0
INSTALLATION DES
CABLES DE LA SONDE
IMPORTANT!
Le montage de la sonde doit être effectué
avec beaucoup de précision afin de garantir
une atmosphère agréable dans le sauna.
Les câbles de la sonde ne doivent pas être
installés avec les câbles d’alimentation ou
partager un passage commun. Cela pourrait
provoquer des dommages au système
électronique!
Les câbles de la sonde ne résistent pas aux
températures élevées -> ils doivent donc être
placés en dehors de la cabine ou dans la
paroi de la cabine!

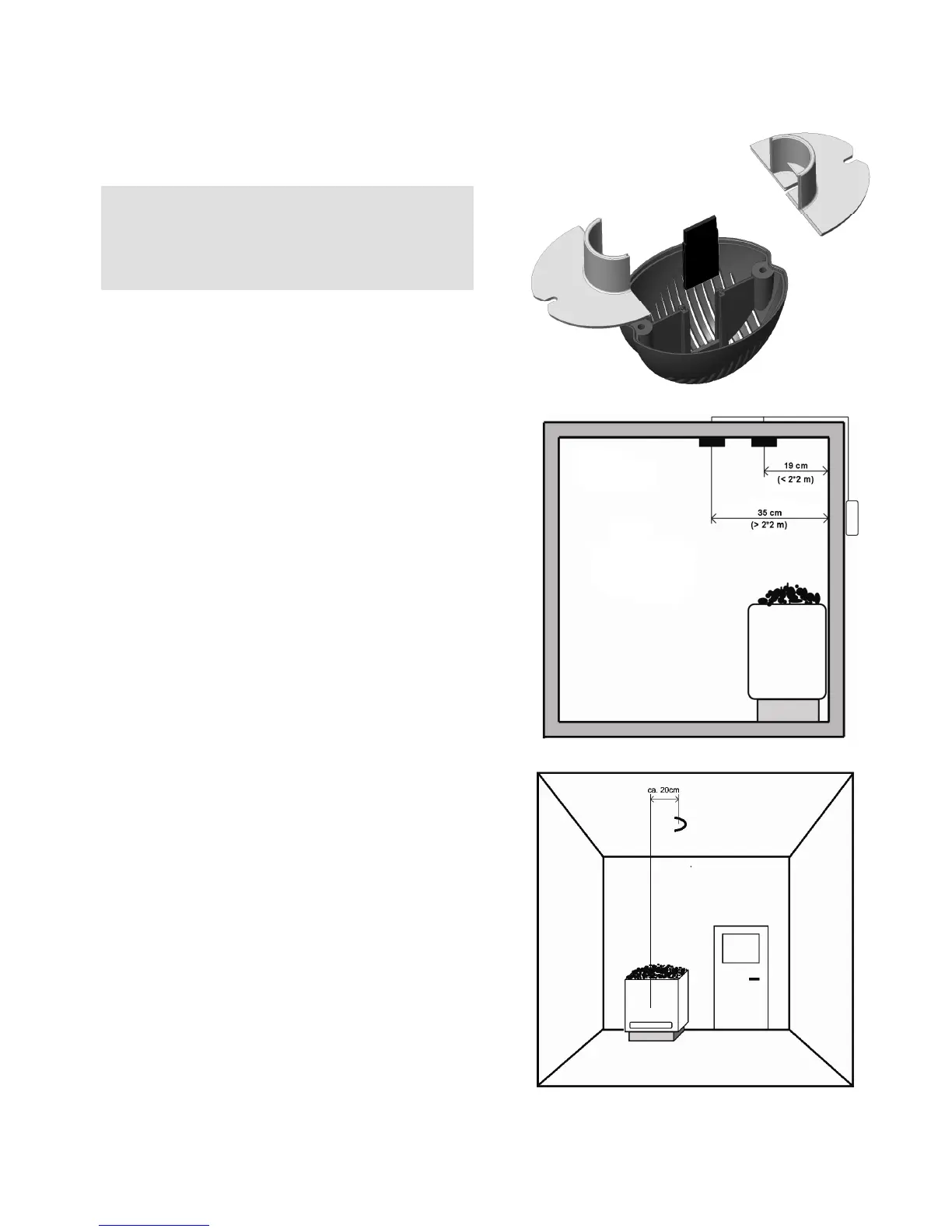

4.3.0 MONTAGE DE LA
SONDE DU POELE
La sonde du poêle (4 bornes) se compose
d’une sonde de température et d’un dispositif
de protection thermique. Le boîtier de la
sonde est monté sur le toit de la cabine, au-
dessus du poêle. Vous trouverez les
dimensions aux illustrations 5 et 6. Il faut
s’assurer pour les cabines jusqu’à 2 x 2 m
que la distance jusqu’à la paroi de la
cabine puisse être de 19 cm. Pour les
cabines plus grandes, la distance doit être
de 35 cm, sauf si un autre emplacement est
clairement recommandé dans la description
de la cabine.
A l’endroit prévu, un trou de 31 mm de
diamètre est percé (au moyen d’une
perceuse) à travers le toit de la cabine, au
centre de la planche profilée. La sonde de
température et le dispositif de protection
thermique sont reliés à la station de base à
l’aide du câble fourni.
STRUCTURE DE LA SONDE
37/42
Ill. 5
Ill. 6
