Même s’ils ne sont que très légèrement
abîmés (par ex. écrasements, etc.), les
câbles sont dangereux!
Faites-les remplacer immédiatement par le
personnel de service!
Nous déclinons toute responsabilité en cas de
dommages directs et indirects dus à des
pièces endommagées.
ATTENTION!
Le système de commande ne sera
opérationnel pour le fonctionnement
normal qu’après achèvement de tous les
travaux de montage électriques et
mécaniques (éclairage, etc)!
4.0.0
MONTAGE DES
COMPOSANTS
4.1.0 MONTAGE DU SYSTEME
DE COMMANDE

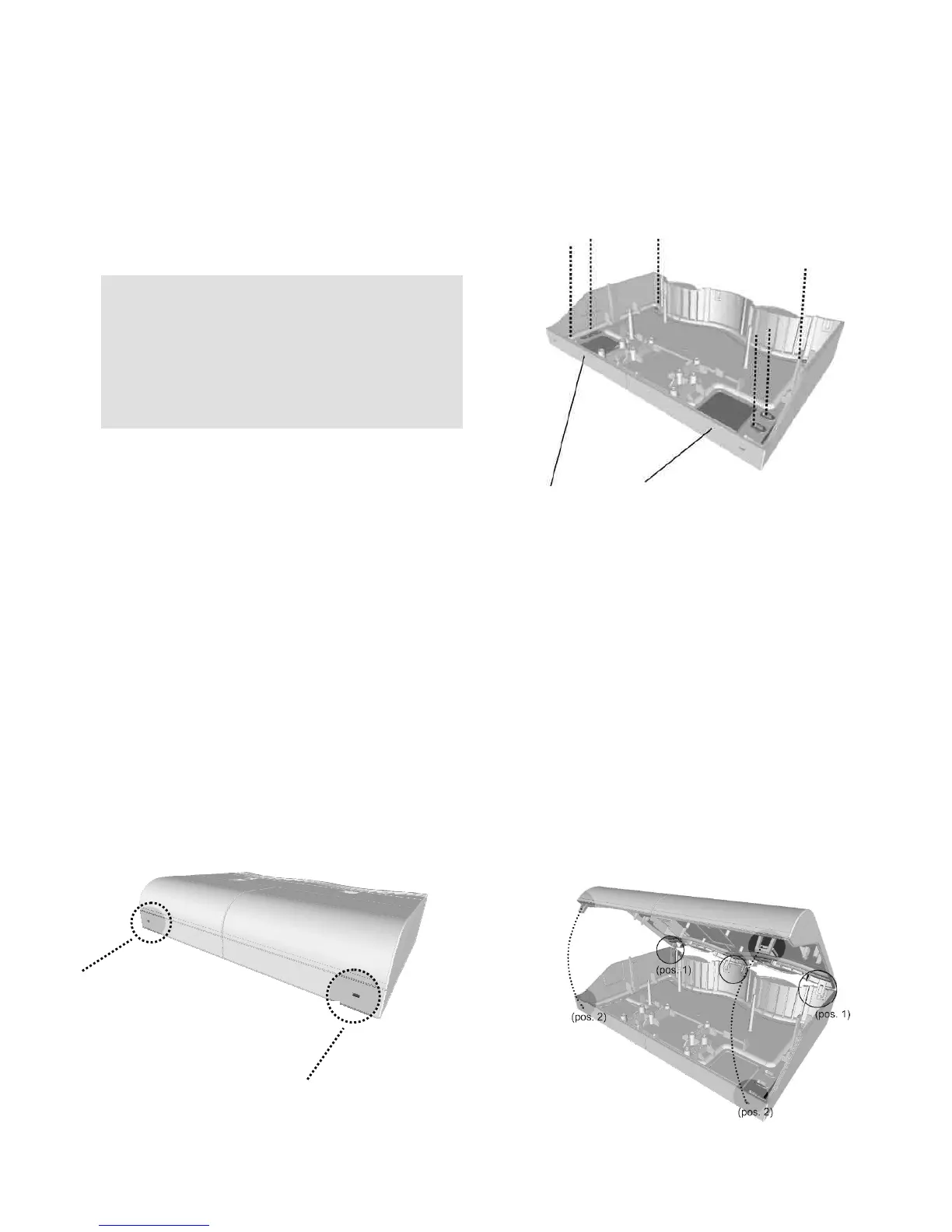

Le système de commande de sauna Wave 1
est monté à l’extérieur, sur la paroi du sauna.
Ouvrez le boîtier. Enlevez le couvercle (voir
illustration 1). Des trous sont prévus dans les
coins pour pouvoir fixer le boîtier (voir
illustration 2). Le raccordement électrique doit
être effectué de façon conforme. Le plan de
raccordement est décrit au chapitre 5.
OUVRIR AVEC PRECAUTION A
L’AIDE D’UN TOURNEVIS!
SORTIES DE CÂBLE
Pour le passage des câbles, les
éléments doivent être pré-découpés
le long du logement à l’aide d’une
lame. Ils peuvent ensuite être
enlevés.
Lors de la fermeture du boîtier,
assurez-vous tout d’abord que les
fixations sont bien accrochées dans
la zone en forme de vague (pos. 1).
Le boîtier peut ensuite être fermé en
verrouillant les fermetures arrière
