ABATEC Wave 1 - Montage der Komponenten; Montage der Steuerung

BEDIENUNGSANLEITUNG
WE DO IT FIRST.
Wir verweigern jede Verantwortung auf alle
Schäden und Folgeschäden durch
beschädigte Teile.
ACHTUNG!
Die Steuerung ist erst nach Abschluss
aller elektrischen und mechanischen
Montagearbeiten (Beleuchtung, usw.) für
den Normalbetrieb bereit!
4.0.0 MONTAGE DER
KOMPONENTEN
4.1.0 MONTAGE DER
STEUERUNG

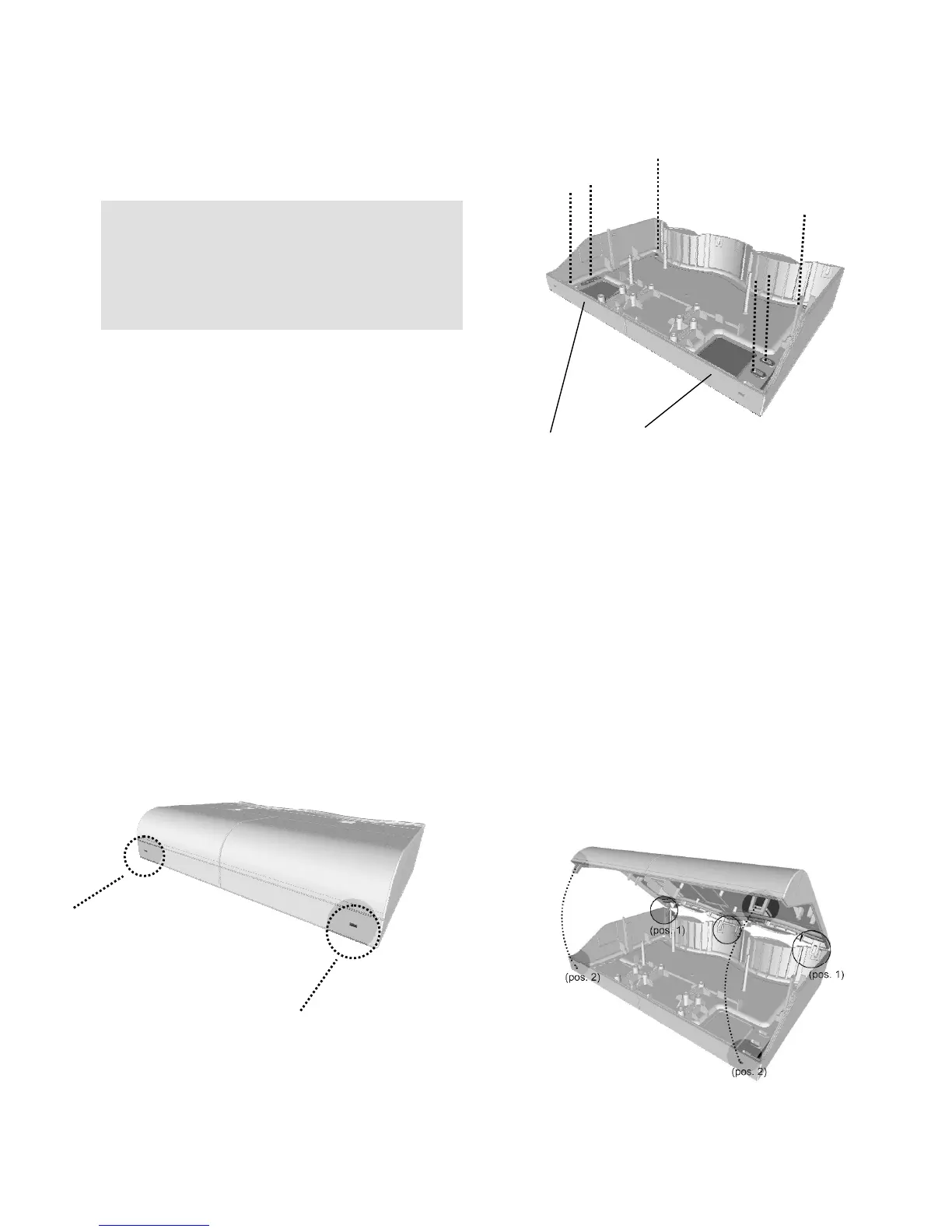

Die Wave 1 Saunasteuerung wird außen an
die Saunawand montiert. Öffnen Sie das
Gehäuse. Der Deckel lässt sich abnehmen
(siehe Symbolfoto 1). An den Ecken sind
Bohrungen vorgesehen, durch die Sie das
Gehäuse festschrauben können (siehe
Symbolfoto 2). Der elektrische Anschluss hat
normgerecht zu erfolgen. Der Anschlussplan
ist im Kapitel 5 beschrieben.
MIT SCH
RAUBENZIEHER
VORSICHTIG ÖFFNEN!
ÖFF
NUNGEN ZUR
MONTAGE
KABELAUSLÄSSE
Zur Kabeldurchführung sind die Teile
mit einem Messer entlang der
Vertiefung vorzuschneiden und können
danach ausgebrochen werden.
Beim Schließen des Gehäuses ist darauf
zu achten, dass zuerst die Befestigungen
im Wellenbereich (pos. 1) eingehängt
werden (siehe Symbolfoto 3). Danach
kann das Gehäuse durch Einrasten der
hinteren Verschlüsse geschlossen
werden (pos. 2).
7/42
Symbolfoto 3
Symbolfoto 1
Symbolfoto 2
