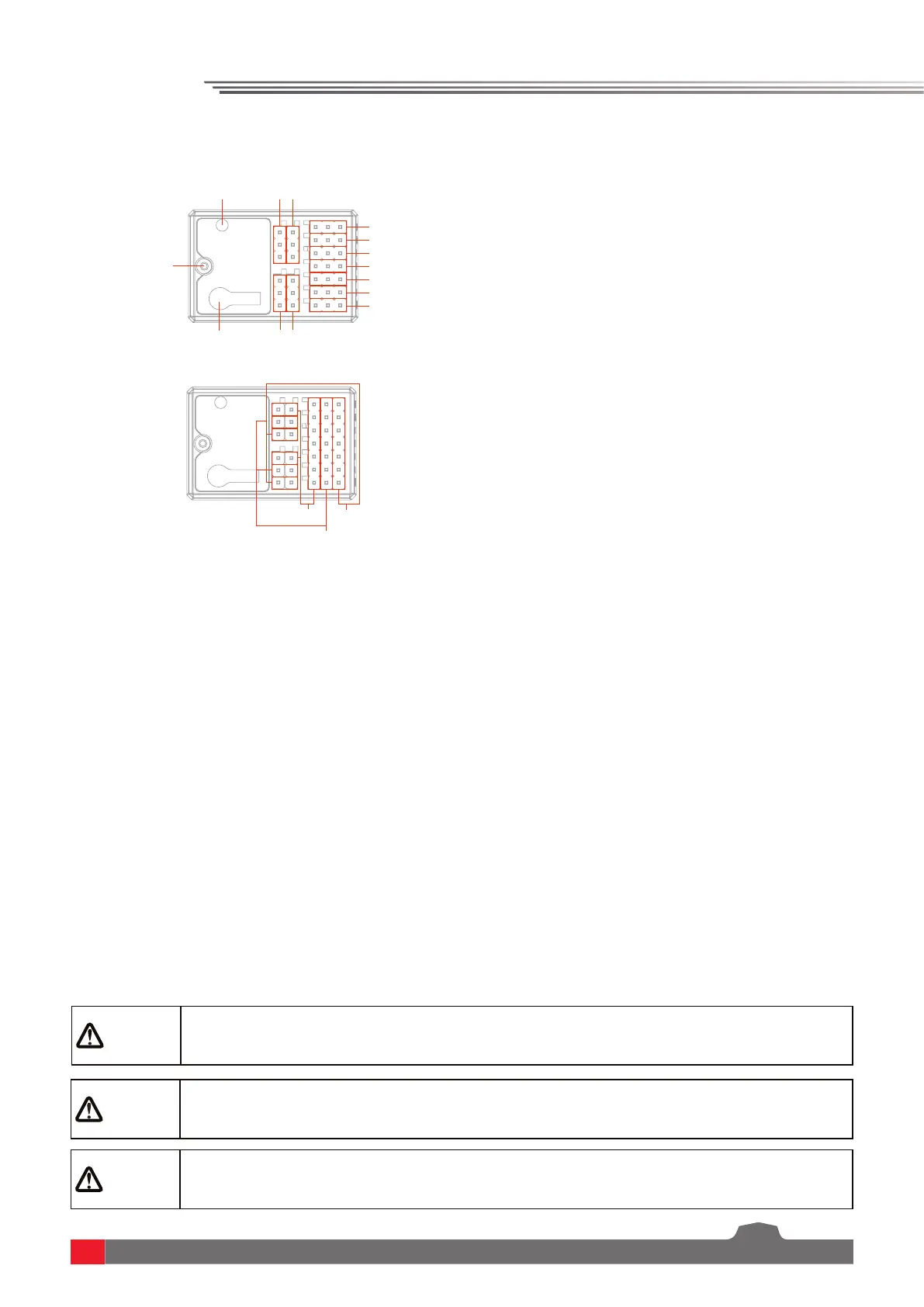

2.2 Empfänger Übersicht
2.2.1 Status-LED
Die Status-LED zeigt den Zustand der Stromversorgung des Empfängers und seinen Betriebszustand
an.
Aus: Der Empfänger ist nicht eingeschaltet.
Leuchtet im Betrieb: Der Empfänger ist mit dem Stromnetz verbunden. Er arbeitet normal.
Schnelles Blinken: Der Empfänger befindet sich im Bindungsmodus.
2.2.2 Schnittstelle
Alle Schnittstellen sind 2,54-mm-Standardstifte für den Anschluss des Empfängers an jede
Anschlussstelle des Modells. Bitte beachten Sie die Hinweise auf dem Etikett an der Seite des
Empfängers.
2.3 Antenne
Vorsicht
• Es ist strengstens verboten, die Antenne des Senders und die Antenne des Empfängers in Betrieb
anzufassen. Andernfalls können die Qualität und die Stärke des Funkübertragungssignals stark
beeinträchtigt werden, was zum Ausfall und zur Unkontrollierbarkeit des Modells führen kann.
Hinweis
• Um die Signalqualität zu gewährleisten, sollten die Antennen von Sender und Empfänger
möglichst senkrecht zum Boden stehen. Richten Sie die Antenne des Senders immer nach oben.
Führen Sie die Empfängerantenne aus dem Modell heraus und senkrecht zum Boden.
Vorsicht
• Ziehen Sie nicht an der Antenne des Empfängers. Binden Sie die Antenne und das Servokabel
nicht zusammen. Bringen Sie die Antenne nicht in die Nähe von Metallteilen, da dies die
Signalstärke des Empfängers beeinträchtigt.
Es sollte beachtet werden, dass es sich um einen Sender mit eingebauter Antenne handelt. Bitte
achten Sie auf die richtige Verwendung des Senders.
[1]
[2]
[3]
[4]
[5]
[6]
[7]
[8][9][10]
[11]
[12] [13][14]
[16]
[17]
[15]
[1] CH1/P(PWM/PPM)
[2]-[5] CH2 - CH5
[6] BIND-Schnittstelle
[7] BVD/VCC (Batteriespannungsschutz/
Stromversorgungsschnittstelle)
[8] CH7
[9] SERVO
[10] LED
[11] Antenne
[12] BIND-Taste
[13] SENS interface
[14] CH6
[15] Signalstift
[16] + (Power +)
[17] - (Power -)
