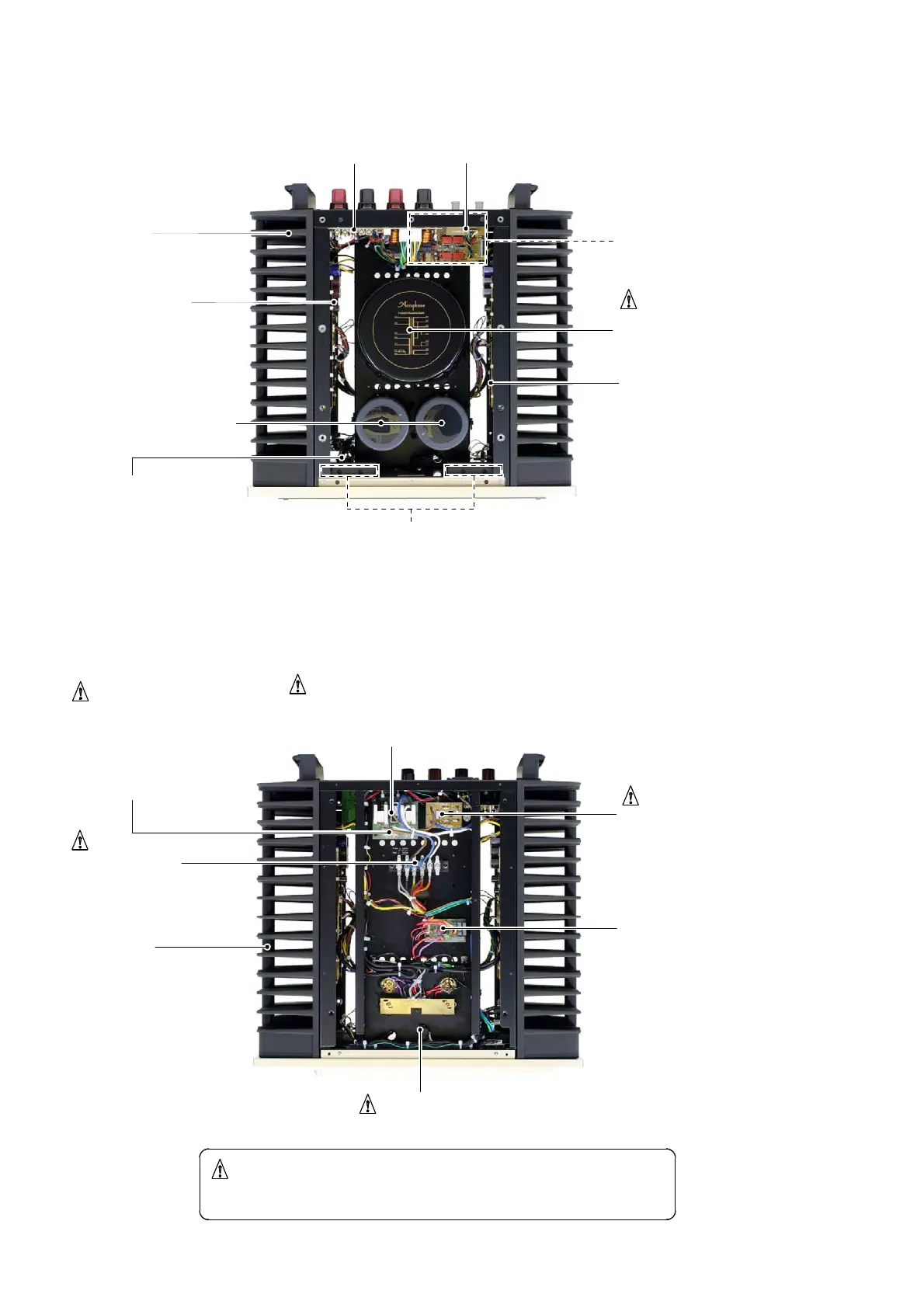

Accuphase A-45 - page03 Top & Bottom View

Power Transformer
ﾊﾟﾜｰﾄﾗﾝｽ
(510-2061-00)
Protection Assembly
ﾌﾟﾛﾃｸｼｮﾝ Ass'y
(720-0078-00)
TOP
V
IE
W
(上面)
BOTTOM VIEW
(
底面)
Inrush Protector Assembly
ｲﾝﾗｯｼｭ防止 Ass'y
D,Utype(716-0764-01)
E,type (716-0764-03)
Power Amp Assembly
ﾊﾟﾜｰｱﾝﾌﾟ Ass'y
(717-0090-00)
Electrolytic Capacitor
ｱﾙﾐ電解ｺﾝﾃﾞﾝｻ
C002,003:47,000μF/63V
(CE331WG1J473HAQ)
Power Push Switch
電源ﾌﾟｯｼｭｽｲｯﾁ
(354-1023-00)
Diode(B)Assembly
ﾀﾞｲｵｰﾄﾞ(B)Ass'y
(716-0767-00)
Diode/ﾀﾞｲｵｰﾄﾞ
(S15VB20)
Attention m ark indicating critical components for safety.
Replacement must be made with identical parts of special part number.
このマークのついている部品は、安全上重要な部品です。
必ず指定されている部品番号の部品を使用して下さい。
－３－
Power Amp Assembly
ﾊﾟﾜｰｱﾝﾌﾟ Ass'y
(717-0090-00)
Input Assembly
ｲﾝﾌﾟｯﾄ Ass'y
(716-0760-00)
Heat Sink
ﾋｰﾄｼﾝｸ
(240-0091-10)
Connector Assembly
ｺﾈｸﾀ Ass'y
(716-0763-00)
Handle/取手
(132-0100-03)
Spacer/ｽﾍﾟｰｻ
(250-1219-03)
Meter Lamp Assembly
ﾒｰﾀﾗﾝﾌﾟAss'y /2pcs.
(723-0135-00)
Pilot Lamp;PL1,2,3 /3pcs.
ﾊﾟｲﾛｯﾄﾗﾝﾌﾟ(176-7501-00)
Diode(A)Assembly
ﾀﾞｲｵｰﾄﾞ(A)Ass'y
(716-0765-00)
Diode/ﾀﾞｲｵｰﾄﾞ
(S15VB20)
MPP Capacitor
MPPｺﾝﾃﾞﾝｻ/C001
(CF99MF2E473MR46)
0.047uF/250V
Balance Input Assembly
ﾊﾞﾗﾝｽｲﾝﾌﾟｯﾄ Ass'y
(716-0759-10)
Fuse
ﾌｭｰｽﾞ
T10A L AC250V/100～120V
(310-9907-00)
T5A L AC250V/220～240V
(310-1502-00)
