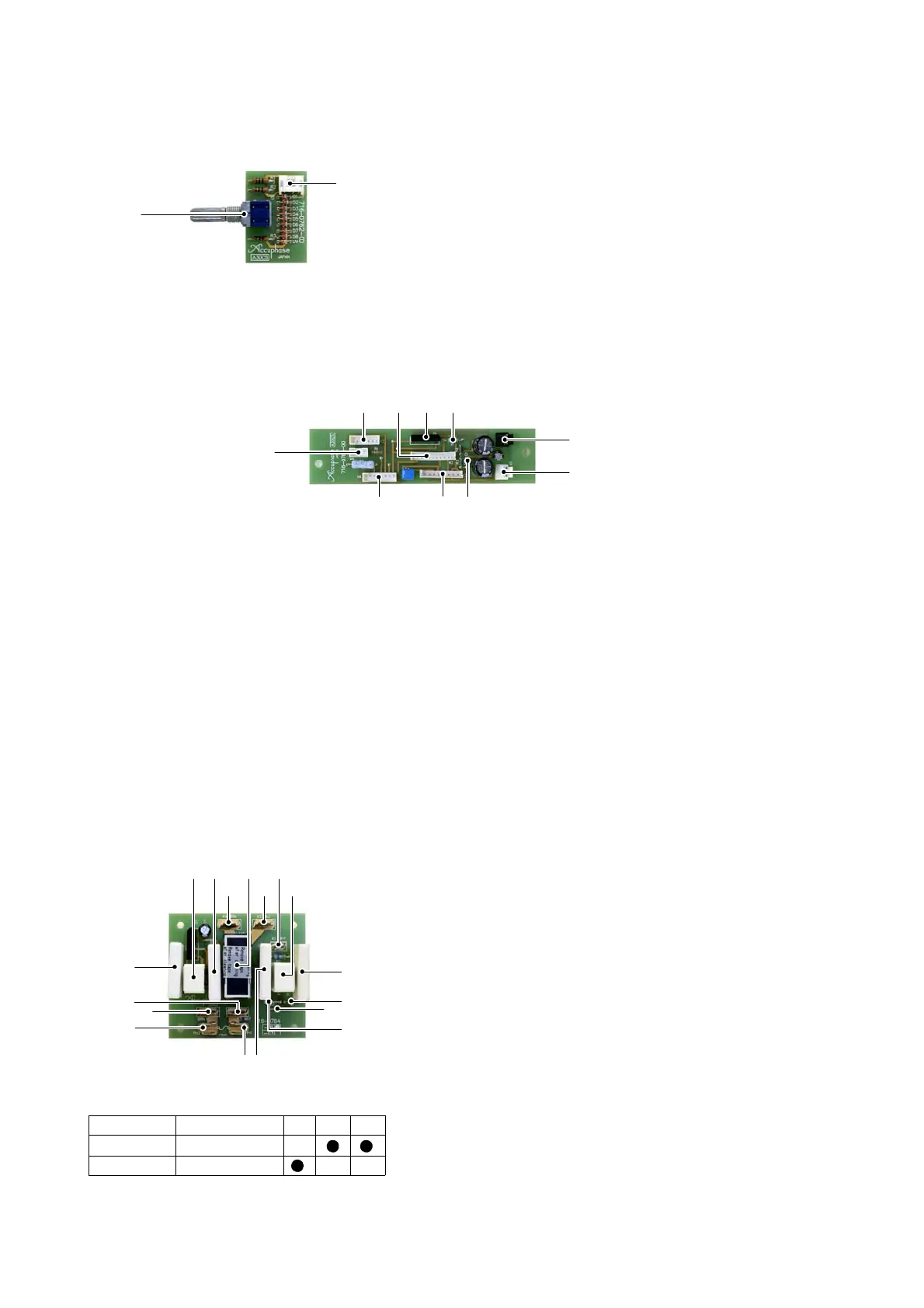

Accuphase A-45 - page07 Gain Sw;Connector;Inrush

ln-rush Protector Assembly (716-0764-01) for D/U type Model
ｲﾝﾗｯｼｭ防止Ass'y
－７－
(716-0764-03) for E type Model
Gain S
w
itch
A
ssembly (716-0762-00)
ｹﾞｲﾝｽｲｯﾁ Ass'y
Electorlytic Capacitor C1,2 CE04W1C102VK 1000uF/ 16V
ｱﾙﾐ電解ｺﾝﾃﾞﾝｻ C3 CE04W1H100VK 10uF / 50V
C4 CE04W1C102VK 1000uF/160V
Polyester Capacitor C4 CF922N1H105JMMT 1uF / 50V
ﾎﾟﾘｴｽﾃﾙｺﾝﾃﾞﾝｻ
Fuse Resistor R1 RF142EAR47J 0.47Ω 1/4W
ﾌｭｰｽﾞ抵抗器
Carabon Film Resistor R2 RD142EA221JFS 220Ω 1/4W
炭素皮膜抵抗器 R3 RD142EA101JFS 100Ω 1/4W
R4 RD142CA100J 10Ω 1/6W
Oxide Metal Film Resistor R5 RS143DA152JS-P 1.5kΩ 2W
金属酸化物皮膜抵抗器
Fuse Holder FH1,2 306-2001-00
ﾌｭｰｽﾞﾎﾙﾀﾞ
Diode D1 S1VB60
ﾀﾞｲｵｰﾄﾞ
Relya RELAY1 362-4102-00
ﾘﾚｨ
Electorlytic Capacitor C1 CE04W1V101VK 10uF / 35V
ｱﾙﾐ電解ｺﾝﾃﾞﾝｻ
Fuse Resistor R2 RF142EAR47J 0.47Ω 1/4W
ﾌｭｰｽﾞ抵抗器 R3,6 RF993HG2R2J 2.2Ω 5W
Metal Plate Resistor R1,4,5,7 RW994AJ3R3J-S 3.3Ω 10W
金属板抵抗器
Jampa Wire (D,U Model) J2.3 678-0070-00
ｼｬﾝﾊﾟｰ線 (E Model) J1 678-0070-00
Tabu Terminal K1 314-0530-00
ﾀﾌﾞ端子 K2,3,4,5 314-0536-00
Jampa Setting/ｼﾞｬﾝﾊﾟｰ設定
K1
K1
S1
PC Board 115-1748-00
PC ﾎﾞｰﾄﾞ
Connector Prug K1 308-0412-00
ｺﾈｸﾀﾌﾟﾗｸﾞ
Rotary Switch S1 336-4010-10
ﾛｰﾀﾘｰｽｲｯﾁ
Diode D1～9 MA165
ﾀﾞｲｵｰﾄﾞ
Carbon Film Resistor R1,2,3 RD142EA100J 10Ω 1/4W
炭素皮膜抵抗器
R6
R3
K1
R5
R1
R7
R4
Connector Assembly (716-0763-00)
ｺﾈｸﾀ Ass'y
PC Board 115-1749-10
PC ﾎﾞｰﾄﾞ
Connector Plug K1 308-0212-00
ｺﾈｸﾀﾌﾟﾗｸﾞ K2 308-0808-00
K3 308-1102-00
K4 308-0805-00
K5 308-0707-00
K6 308-0407-00
K7 308-0239-00
Transistor Q1 2SC2710-O/Y
ﾄﾗﾝｼﾞｽﾀ
Diode D1 S1VB60
ﾀﾞｲｵｰﾄﾞ
K7
K2
K4
K6
K5
K3
R1
D1
Q1
VOLTAGE Ass'y NO J1 J2 J3
100-120V 716-0764-01
220-240V 716-0764-03
K4
K2
K5
K3
FH2
FH1
RELAY
J1
J2
J3
