Accuphase A-45 - page08 Diode;LED;MeterLamp

C
6
－８－

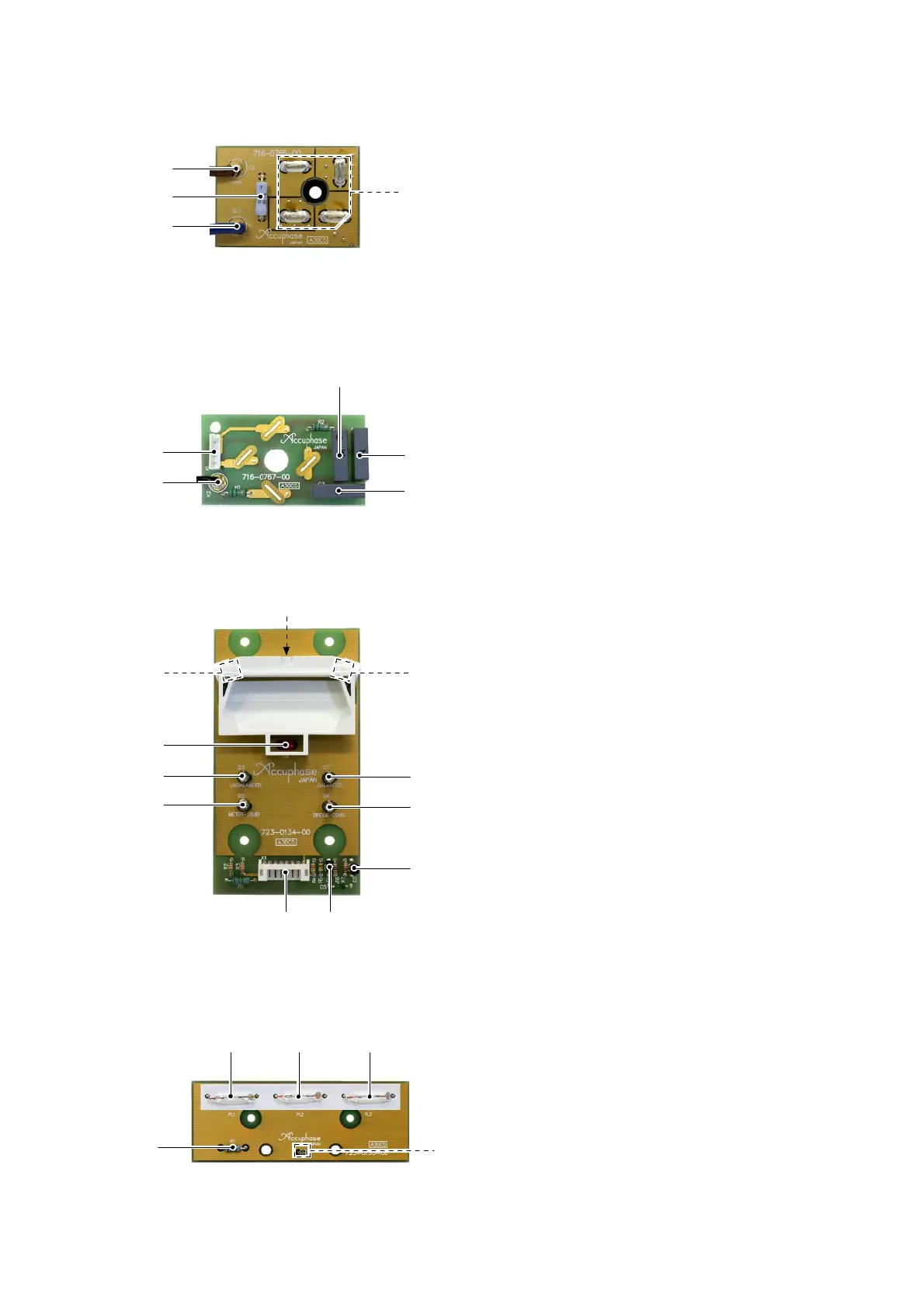

Meter Lamp Assembly (723-0135-00)
ﾒｰﾀｰﾗﾝﾌﾟ Ass'y
PC Board 115-1755-00
PCﾎﾞｰﾄﾞ
Pilot Lamp PL1,2,3 176-7501-00
ﾊﾟｲﾛｯﾄﾗﾝﾌﾟ
Connector Plug K1 308-0206-00
ｺﾈｸﾀﾌﾟﾗｸﾞ
Fuse Resistor R1 RF143EAR10J 0.1Ω 1/4W
ﾌｭｰｽﾞ抵抗器
PC Borad 115-1751-00
PC ﾎﾞｰﾄﾞ
Diode D1 S15VB20
ﾀﾞｲｵｰﾄﾞ
Oxide Metal Film Resistor R1 RS143DA100JS 10Ω 2W
金属酸化物皮膜抵抗器
Connector Ass'y K1 309-5167-04
ｺﾈｸﾀAss'y K2 309-5166-04
Diode(B) Assembly (716-0767-00)
ﾀﾞｲｵｰﾄﾞ(B) Ass'y
Diode(
A
)
A
ssembly (716-0765-00)
ﾀﾞｲｵｰﾄﾞ(A) Ass'y
PC Borad 115-1758-00
PC ﾎﾞｰﾄﾞ
Connector Plug K1 308-0408-00
ｺﾈｸﾀﾌﾟﾗｸﾞ
Connector Ass'y K2 309-5174-04
ｺﾈｸﾀAss'y
MPP Capasistor C1 CF99MF2E104MR46 0.1uF 250V
ﾒﾀﾗｲｽﾞﾄﾞﾎﾟﾘﾌﾟﾛﾋﾟﾚﾝ C2,3 CF99MF2E103MR46 0.01uF 250V
ｺﾝﾃﾞﾝｻ
Carbon Film Resistor R1,2 RS143HA153JFS 15kΩ 1/4W
炭素皮膜抵抗器
D1
C1
C2
C3
LED Assembly (723-0134-00)
K1
D1
D8
PC Borad 115-1754-00
PC ﾎﾞｰﾄﾞ
Light Holder 234-1121-03
ﾗｲﾄﾎﾙﾀﾞ
LED Spacer (D4用) 250-0058-00
LED ｽﾍﾟｰｻ (D1,8用) 250-0061-00
(D2,3,6,7用) 250-1118-00
LED D1,8 SDPW3DG0B0-J
D2,3,6,7 SEL2610C
D4 SEL5220S
Transistor Q1,2 2SC2710-0/Y
ﾄﾗﾝｼﾞｽﾀ
Connector Plug K1 308-0809-00
ｺﾈｸﾀﾌﾟﾗｸﾞ
Zener Diode D5 HZ2ALL
ﾂｪﾅｰﾀﾞｲｵｰﾄﾞ
Carbon Film Resistor R1 RD142HA511JFS 510Ω 1/4W
炭素皮膜抵抗器 R2,3,4 RD142CA152J 1.5kΩ 1/6W
R5 RD142CA751J 750Ω 1/6W
R6,7 RD142CA201J 200Ω 1/6W
Light Holder /ﾗｲﾄﾎﾙﾀﾞ
(234-1112-03)
K1
PL1
PL2
PL3
K2
K1
R1
K1
K2
D4
D3
D2
D7
D6
Q1
Q2
R1
