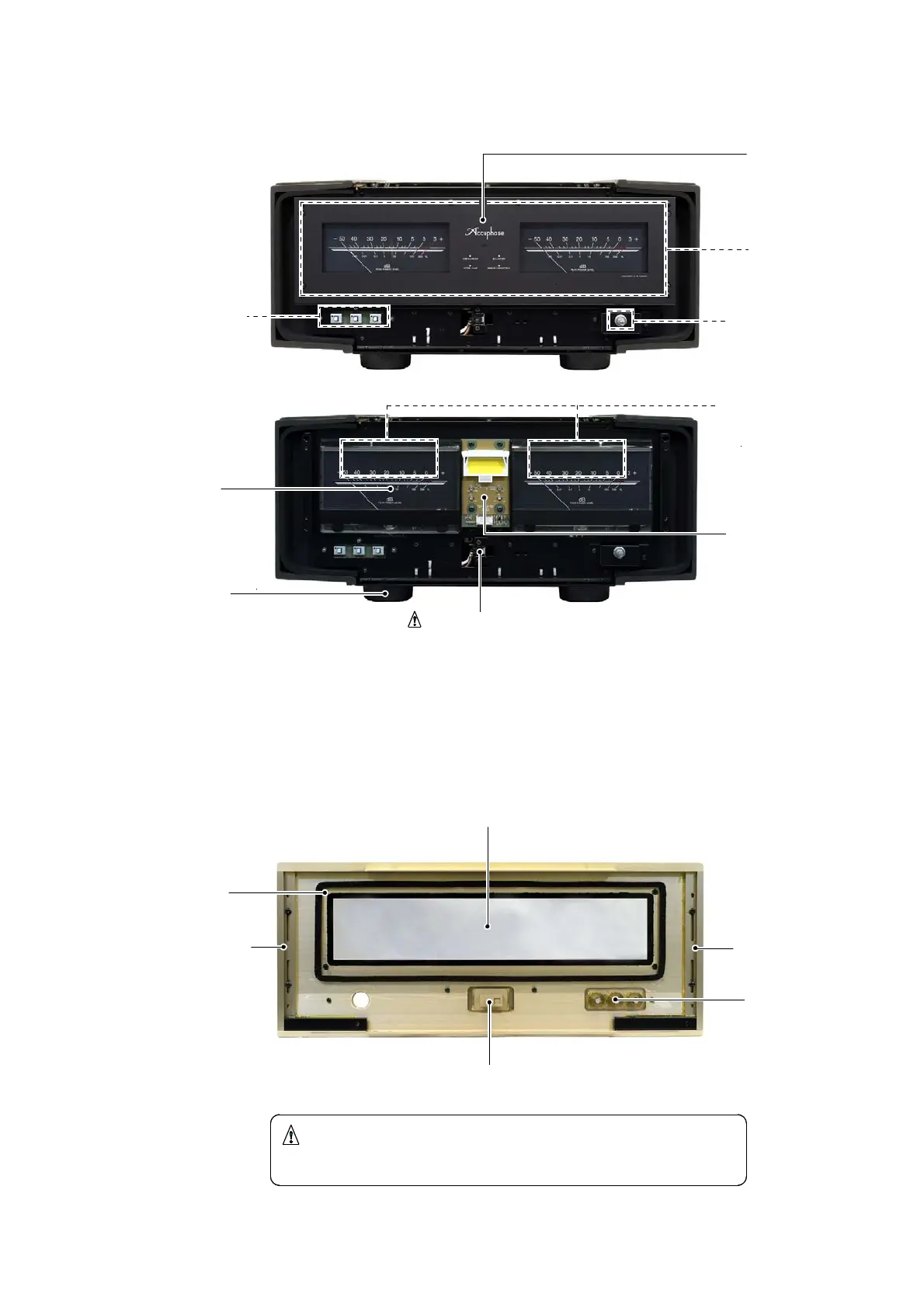

Accuphase A-45 - page04 Sub-chassis side

F
R
ONT VIE
W
(Sub-chassis side)
（
サブシャーシ前面図
）
Power Push Switch
ﾊﾟﾜｰｽｲｯﾁ
(354-1023-00)
Power Meter
ﾊﾟﾜｰﾒｰﾀｰ
(178-2043-00)
Foot
脚
(238-0023-00)
Binding Serew
ﾌﾞﾚｻﾞｰBﾀｲﾄﾈｼﾞ/4×14
(611-0414-02)
－４－
Attention mark indicating critical components for safety.
Replacement must be made with identical parts of special part number.
このマークのついている部品は、安全上重要な部品です。
必ず指定されている部品番号の部品を使用して下さい。
Indicator
ｲﾝﾃﾞｨｹｰﾀ
(173-9090-02)
Switch Assembly
ｽｲｯﾁAss'y
(716-0761-00)
Back View of Front-Panel Assembly
(フロントパネル背面図）
Push Button for POWER
ﾌﾟｯｼｭﾎﾞﾀﾝ
(388-5062-03)
Hexa Nut
六角ﾅｯﾄ/4pcs.
(633-2032-02)
mark parts not supplied
ﾏｰｸ部品は供給出来ません
★
★
★
★
Front Glass
ﾌﾛﾝﾄｶﾞﾗｽ
(172-0144-03)
Panel End Cap(R)
ﾊﾟﾈﾙｴﾝﾄﾞｷｬｯﾌﾟ(R)
(132-0131-04)
Panel End Cap(L)
ﾊﾟﾈﾙｴﾝﾄﾞｷｬｯﾌﾟ(L)
(132-0130-04)
Push Button
for METER/INPUT
ﾌﾟｯｼｭﾎﾞﾀﾝ/3pcs.
(388-0601-04)
LED Assembly
(723-0134-00)
LED;D1,8
(SDPW3DGOBO-J)
Gain Switch Assembly
ｹﾞｲﾝｽｲｯﾁAss'y
(716-0762-00）
Indicator Fixed
Bracket
ｲﾝﾃﾞｨｹｰﾀ取付金具
(247-1108-02)
Meter Lamp Assembly
ﾒｰﾀﾗﾝﾌﾟAss'y/2pcs.
(723-0135-00)
Polot Lamp;PL1,2,3
ﾊﾟｲﾛｯﾄﾗﾝﾌﾟ
(176-7501-00)
