Kitchen Hoods • Type I and Type II 23
POWER SOURCE
MANUAL RESET RELAY
MICROSWITCH
MICROSWITCH
ELECTRIC GAS VALVE
INSTALLER PROVIDED
JUNCTION BOXES
PRM

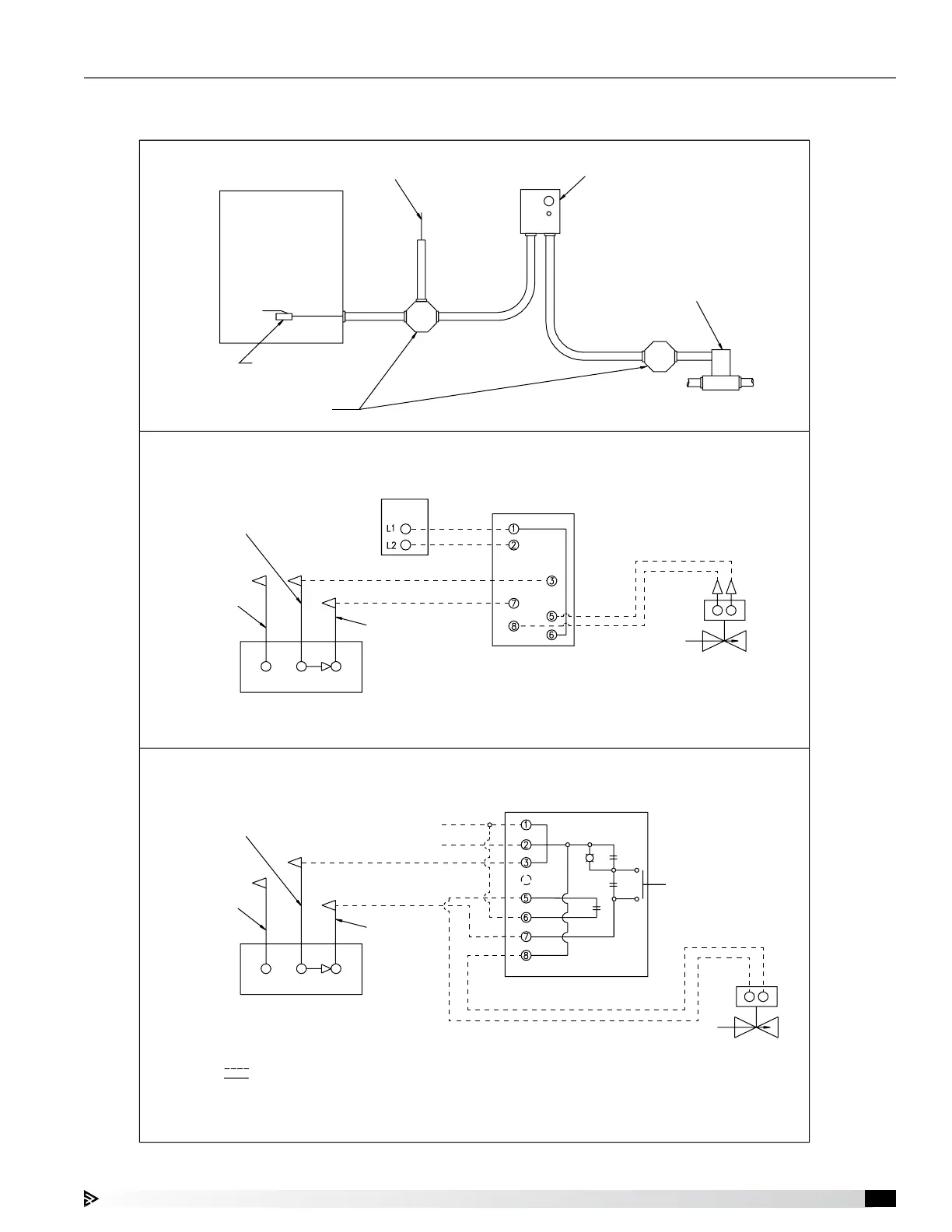

BASIC WIRING DIAGRAM
RED (COMMON)
POWER SOURCE
MANUAL RESET
RELAY
YELLOW (N.O)
BLACK (N.C.)
GAS VALVE
MICROSWITCH
BASIC WIRING DIAGRAM
RED (COMMON)
MANUAL RESET RELAY
YELLOW (N.O)
BLACK (N.C.)
GAS VALVE
SEE NOTE 3
NOTE: DO NOT USE YELLOW WIRE ON MICROSWITCH IN NORMAL
INSTALLATION. THE YELLOW WIRE IS TO BE USED ONLY FOR
EXTINGUISHER ALARM, LIGHTS, CIRCUITS, ETC.
L1
L2
PUSHBUTTON SWITCH
115V/60HZ
K1
Ka
K1b
CURRENT DRAW MAX:
8A RESISTIVE
8A INDUCTIVE
115VAC
NOTES:
1. DENOTES FIELD INSTALLATION
2. DENOTES FACTORY INSTALLATION
3. GAS VALVE: UL LISTED ELECTRICALLY-OPERATED SAFETY VALVE FOR NATURAL OR LP GAS AS NEEDED OF
APPROPRIATE PRESSURE AND TEMPERATURE RATING, 110V/60HZ OR AMEREX GAS VALVES, PN 12870, 12871,
12872, 12873, 12874, 12875 AND 12876.
4. K1a AND K1b ARE N.0. WHEN K1 IS DE-ENERGIZED.
Amerex Wiring Plan View
Wiring Diagrams
