1.2 Layout

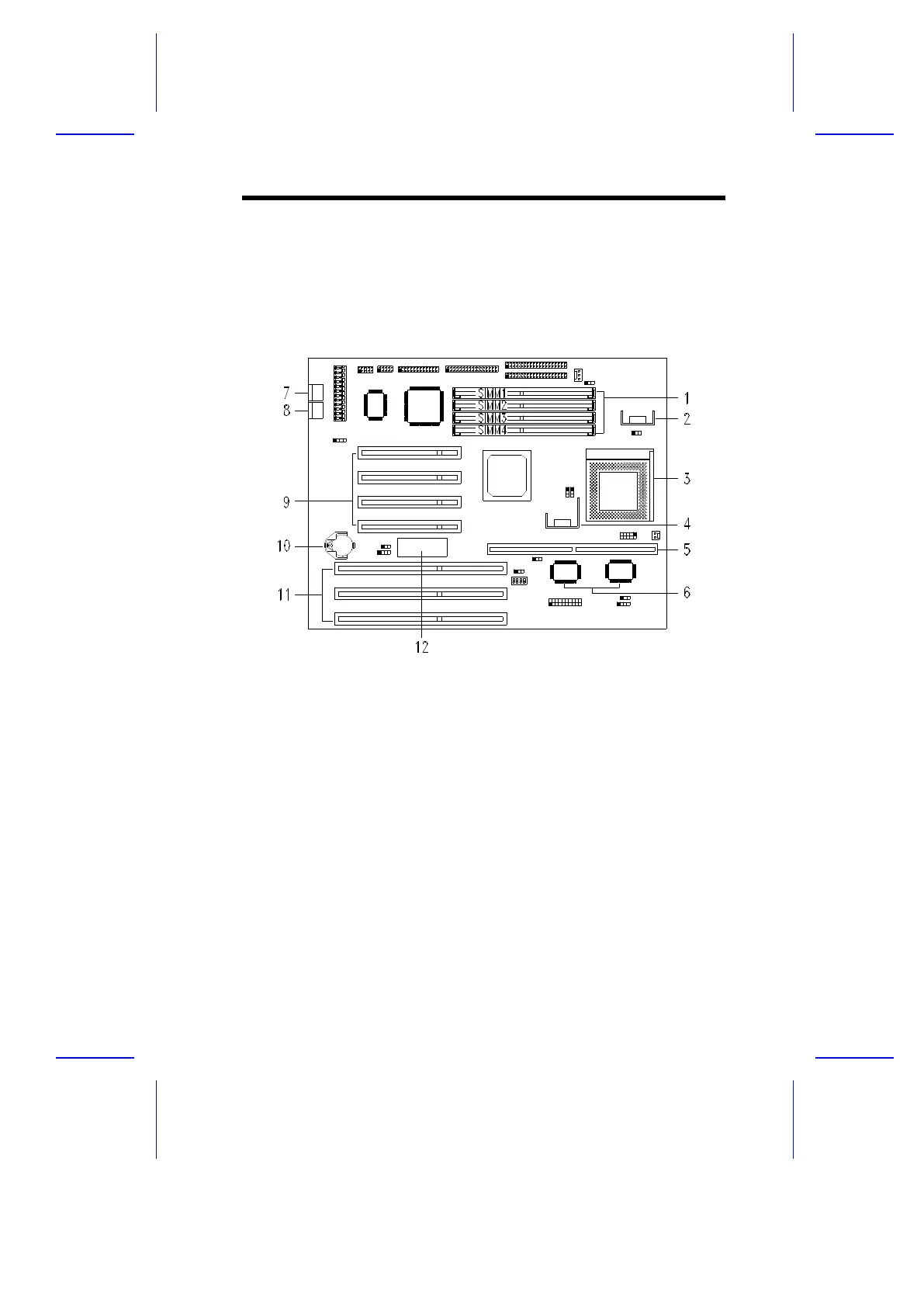

Figure 1-1 shows the locations of the system board major components.
1 SIMM sockets
2 CPU voltage regulator
3 CPU socket
4 CPU voltage regulator
5 Cache module socket
6 Pipeline burst second-level cache
7 PS/2 keyboard port
8 PS/2 mouse port
9 PCI expansion slots
10 Battery
11 ISA expansion slots
12 BIOS
Figure 1-1 System Board Layout
