F SPOT
11
10. AVERTISSEMENTS POUR L’INSTALLATION
• La centrale SPOT doit être installée uniquement par du personnel qualifié et utilisée seu-
lement pour activer des moto-réducteurs tubulaires pour stores ou volets roulants.
• L’installateur doit faire le nécessaire pour la protection du dispositif à travers un interrupteur ma-
gnétothermique différentiel (avec séparation entre les contacts d’au moins 3 mm) qui assure le sec-
tionnement omnipolaire du réseau électrique en cas de panne.
• Le câblage fourni avec le dispositif doit être remplacé, en cas de panne, par le constructeur ou par
du personnel qualifié.
11. CARACTERISTIQUES TECHNIQUES
Alimentation : 230 V a.c.
Portée contacts relais: 5 A
Sensibilité récepteur: - 105 dBm pour S/N = 17 dB avec modulation porteuse 100%
Alimentation bouton extérieur: 24 V d.c.
Temps du moteur: 120 s
Le constructeur déclare que SPOT est conforme à la directive 99/05 et que les normes reportées dans
le tableau ont été appliquées:
Securite electrique Compatibilite Electromagnetique Emploi efficacedu spectre
EN 60335 I ETS 300 683 EN 300 220-3
12.

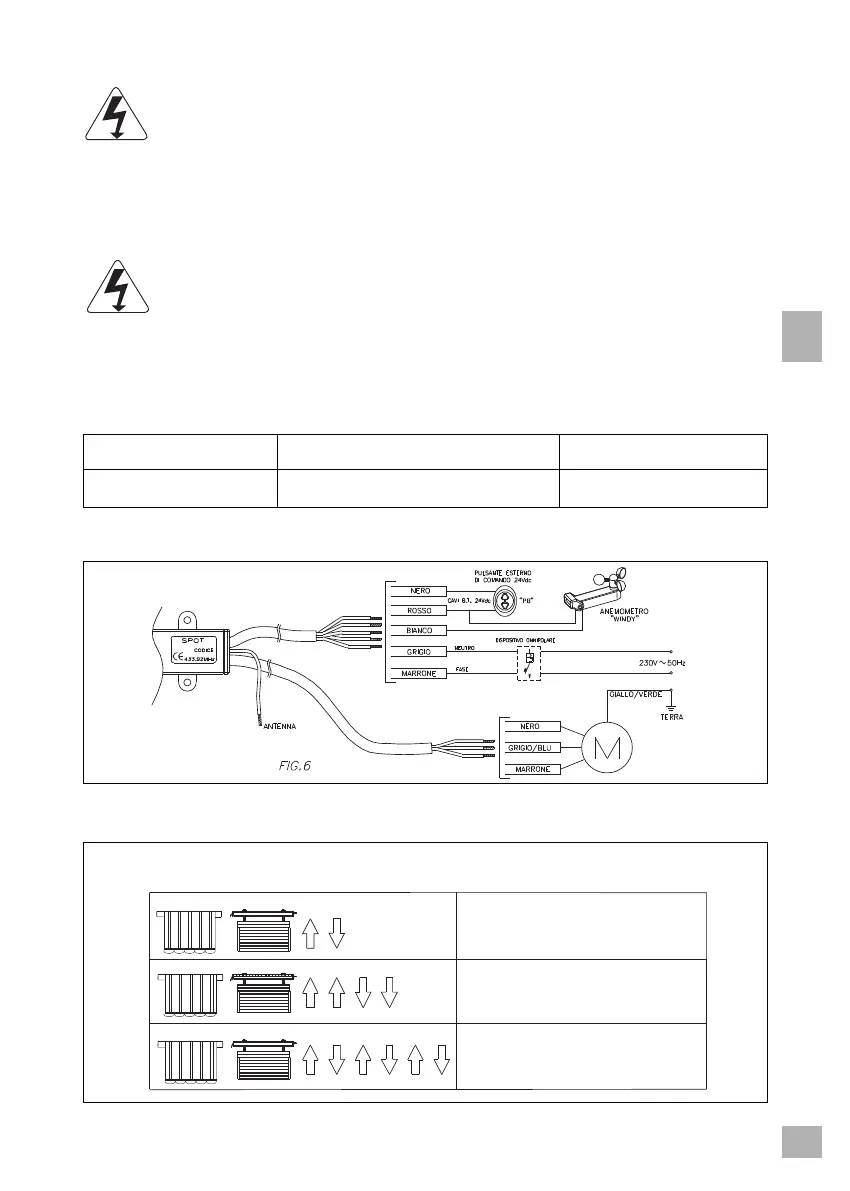

SCHEMA DES MONTAGES ELECTRIQUES
13. SIGNALISATIONS EN PROGRAMMATION
LE SPOT SIGNALE À TRAVERS LE MOUVEMENTDU VOLET L'ÉTAT DE LA PROGRAMMATION
LE SPOT EST EN ATTENTE DE
MÉMORISER UNE NOUVELLE RADIOCOM-
MANDE OU D'INVERSER LE SENS DE LA
MARCHE
LE SPOT SIGNALE L'INVERSION DU SENS
DE LA MARCHE (INSTALLATION À GAU-
CHE)
LE SPOT SIGNALE L'ANNULATION DE
TOUS LES CODES DES RADIOCOMMAN-
DES
