• L’installatore deve provvedere alla protezione del dispositivo per mezzo di interruttore magnetoter-
mico differenziale (con separazione tra i contatti di almeno 3 mm) che assicuri il sezionamento on-
nipolare dalla rete elettrica in caso di guasto.
• Il cablaggio fornito unitamente al dispositivo deve essere sostituito, in caso di guasto, dal costruttore
o da personale qualificato.
11. CARATTERISTICHE TECNICHE
Alimentazione: 230 V a.c.
Portata contatti relè: 5 A
Sensibilità ricevitore: -105 dBm per S/N = 17 dB con modulazione portante 100%
Alimentazione pulsante esterno: 24 V d.c.
Tempo motore: 120 s
Il costruttore dichiara che la SPOT è conforme alla direttiva 99/05 e che sono state applicate le nor-
mative riportate in tabella:
Sicurezza elettrica Compatibilità elettromagnetica
Uso efficace dello spettro
EN 60335 I ETS 300 683 EN 300 220-3

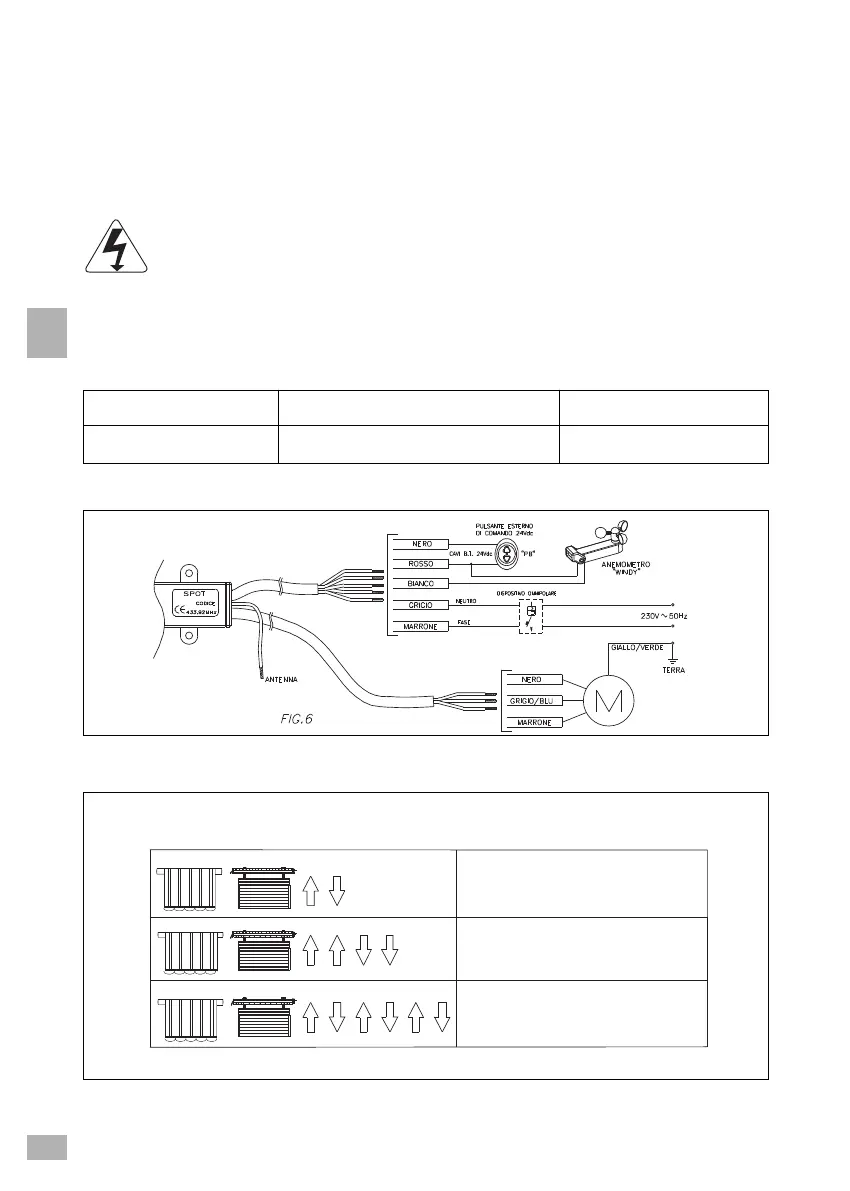

12. SCHEMA DEI COLLEGAMENTI ELETTRICI
13. SEGNALAZIONI IN PROGRAMMAZIONE
6
I SPOT
LA SPOT SEGNALA ATTRAVERSO IL MOVIMENTO DELLA TAPPARELLA LO STATO DI PROGRAMMAZIONE
LA SPOT É IN ATTESA DI MEMORIZZA-
RE UN NUOVO RADIOCOMANDO O DI
INVERTIRE IL SENSO DI MARCIA
LA SPOT SEGNALA LʼAVVENUTA IN-
VERSIONE DEL SENSO DI MARCIA
(INSTALLAZIONE A SINISTRA)
LA SPOT SEGNALA LʼAVVENUTA CAN -
CELLAZIONE DI TUTTI CODICI DEI RA-
DIOCOMANDI
