D SPOT
SPOT - Externes Steuerungsgehäuse für Sonnen-markisen und Rollläden
ANLEITUNG ZUR INSTALLATION,
ZUM GEBRAUCH UND ZUR WARTUNG
ACHTUNG
Vor dem Installieren des Steuerungsgehäuses die Gebrauchsanweisung aufmerksam durchlesen. Die
aufgeführten Anweisungen genauestens befolgen. Eine fehlerhaft durchgeführte Installation kann
schwere Risiken verursachen. Der Hersteller lehnt jegliche Verantwortung im Falle einer fehlerhaf
-
ten Installation bzw. eines ungeeigneten Gebrauchs des Produktes ab.
INHALTSVERZEICHNIS
1. BESCHREIBUNG DES PRODUKTS
2. SPEICHERUNG DER FUNKSTEUERUNG “MUTTER” UND FUNKTIONSLOGIK
3. ZUSÄTZLICHE NEUE FUNKSTEUERUNGEN (TX2COLOR - TX4 - TXP - TX FLAT)
4. FUNKTIONSLOGIK DES EXTERNEN DRUCKKNOPFS
5. PROGRAMMIERUNG EINES FUNKSTEUERUNG-SCODES „GLOBAL“ (TX2COLOR - TX4 - TXP - TX FLAT)
6. LÖSCHEN DER FUNKSTEUERUNG-SCODES
7. INSTALLATION DES WINDGESCHWINDIGKEITSMESSERS „WINDY”
8. PROGRAMMIERUNG DER EINGRIFFSGESCHWINDIGKEIT DES ANEMOMETERS.
9. UMKEHR DER BETRIEBSRICHTUNG
10.
ANWEISUNGEN ZUR INSTALLATION
11. TECHNISCHE EIGENSCHAFTEN
12. SCHEMA DER ELEKTRISCHEN VERBINDUNGEN
13. ANGABEN IN DER PROGRAMMIERUNGSPHASE
1. BESCHREIBUNG DES PRODUKTS
Bei dem Steuerungsgehäuse „SPOT“ handelt es sich um ein System der Automatisierung für Markisen
und Rollläden, die mit einer eingebauten elektronischen uberlangerungsfang Karte für den
Funkempfang ausgestattet sind. Die Vorrichtung wird von in dem Frequenzband 433,92 MHz funk-
tionierenden Funksendern gesteuert.
2. SPEICHERUNG DER FUNKSTEUERUNG “MUTTER” UND FUNKTIONSLOGIK
Die erste gespeicherte Funksteuerung wird als “MUTTER” bezeichnet und nimmt automatisch die fol-
genden Eigenschaften an:
- Sie bestimmt je nach der Taste, die während der Speicherungsphase benutzt wurde, die
Betriebsrichtung der Markisen/Rollläden.
- Sie ist die einzige Funksteuerung, die die Programmierphase aktivieren kann.
Wenn beim speichern von die funksteurung “MUTTER”, genannt, wo noch nicht die funksteurung
“MUTTER”, gespeichert wurde, war es nötig diese von der stromversorgung zu abbrechen. Man kann so
vermeiden dass mehrere steuerungsgehäuse die selbe funksteurung “MUTTER” speichern.
Sofern Sie die Funktionslogik der Tasten der Funksteuerung “MUTTER” umkehren möchten, müssen
Sie die Anweisungen des Abschnittes 9 befolgen.

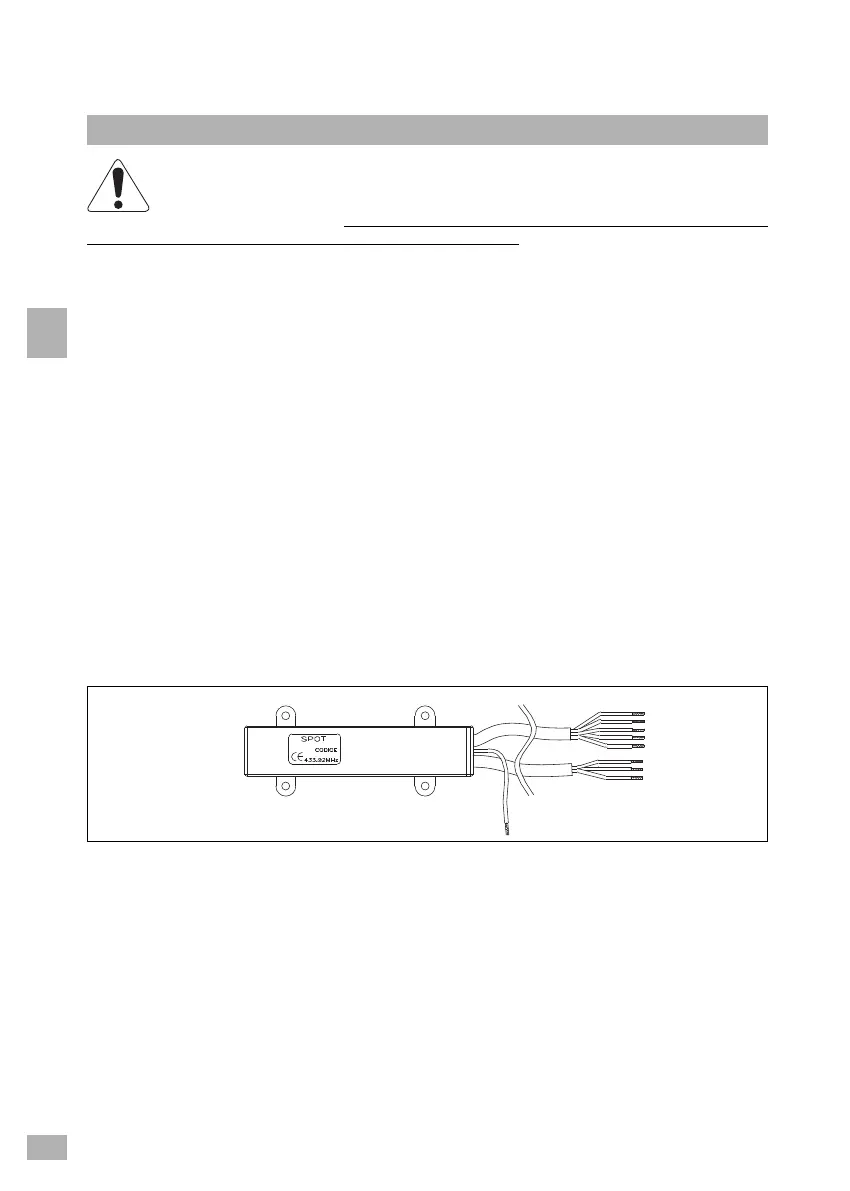

ABB.1
