F SPOT
9
Au cas où l’on voudrait mémoriser d’autres radiocommandes, procéder à partir du point 2; au cas où
l’on tenterait de mémoriser plus de sept radiocommandes (« MÈRE » excluse) la centrale s’occupera
d’annuler la première radiocommande mémorisée et ainsi de suite pour les nouvelles radiocom-
mandes supplémentaires, voir fig.3.
4. LOGIQUE DE FONCTIONNEMENT DU BOUTON EXTERIEUR DE COMMANDE
Il est possible d’installer un bouton de commande optionnel extérieur (basse tension 24 V d.c.) de pa-
roi pour le déplacement du store même sans l’utilisation de la radiocommande. La logique de fonc-
tionnement est du type pas à pas: à chaque pression du bouton, le moto-réducteur exécute de façon
séquentielle les commandes d’ouverture, arrêt, fermeture, arrêt. Le bouton extérieur de commande de-
vra être connecté aux câbles de couleurs rouge et noire; pour l’installation voir le schéma des mon-
tages électriques, paragraphe 12.
5. PROGRAMMATION D’UNE RADIOCOMMANDE « GLOBAL » (TX2COLOR - TX4 - TXP - TX FLAT)
Dans une installation comprenant plusieurs stores motorisés, on pourrait ressentir le besoin d’avoir un
seul transmetteur portable, dénommé « GLOBALE », voir fig.4, capable de forcer en même temps l’ou-
verture ou la fermeture de tous ou d’un groupe de stores (ou volets roulants).
Avant de procéder à la mémorisation d’un RADIOCOMMANDE « GLOBAL » sur chaque centrale il est
nécessaire que toutes les RADIOCOMMANDE « MÈRE » soient synchrones dans le sens de déplacement
du store (ou volet roulant), c’est-à-dire qu’à tous les boutons UP corresponde l’ouverture et qu’à tous les
boutons DOWN la fermeture.

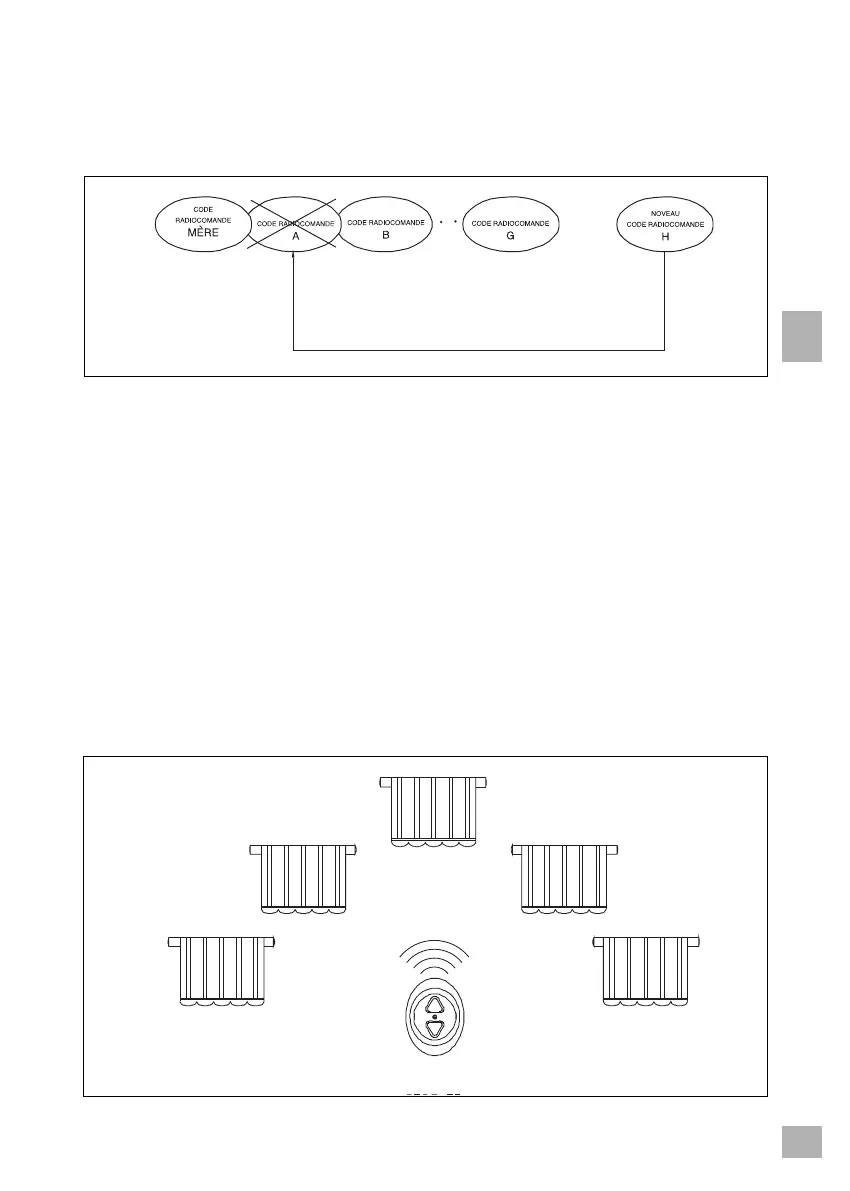

FIG.3
FIG.4
RADIOCOMMANDE
“GLOBAL”
