9. UMKEHR DER BETRIEBSRICHTUNG
Es kann die Notwendigkeit eintreten, die Betriebsrichtung umkehren zu müssen, damit die Taste „UP“
den Rollladen/die Markise tatsächlich hochfährt. Um die Rotationsrichtung umzukehren, müssen beide
Tasten der Funksteuerung „MUTTER“ gleichzeitig betätigt und gedrückt gehalten werden.
Das Steuerungsgehäuse signalisiert mittels zweier kurzer Bewegungen der Sonnenmarkise (oder
des Rollladens) - einmal kurz hinauf und einmal kurz hinunter -, dass die Programmierung er-
folgreich abgeschlossen wurde. Nun den externen Druckknopf betätigen (rot/schwarz). Die er-
folgreich erfolgte Umkehrung wird von dem Steuerungsgehäuse mittels zweier kurzer
Bewegungen – „AUF“ und „AB“ – der Sonnenmarkise (oder des Rollladens signalisiert).
10. ANWEISUNGEN ZUR INSTALLATION
• Das Steuerungsgehäuse „SPOT“ darf ausschließlich von extra hierfür geschultem Fachpersonal in-
stalliert werden und nur darf nur dazu eingesetzt werden, um die Getriebemotoren für Markisen oder
Rollläden zu bewegen.
•
Der Installateur muss dafür sorgen, dass die Vorrichtung mittels eines magnetthermischen
Fehlerstromschutzschalters (zwischen den einzelnen Kontakten muss ein Abstand von mindestens 3
mm bestehen) geschützt wird, der im Falle eines Defektes eine allpolige Trennung vom elektrischen
Netz gewährleistet.
• Das mit der Vorrichtung gelieferte Kabel muss im Schadensfall vom Hersteller oder einer Fachkraft
ausgetauscht werden.
12. TECHNISCHE EIGENSCHAFTEN
Stromversorgung: 230 V AC
Leistungsfähigkeit der Relaiskontakte: 5 A
Empfindlichkeit des Empfängers: -105 dBm für S/N = 17 dB mit Trägermodulation von 100%
Stromzufuhr externer Druckknopf: 24 V DC
Arbeitszeit des Motors: 120 s
Der herstellerr erklärt hiermit, dass das Steuerungsgehäuse SPOT der Richtlinie 99/05 entspricht und dass die
Richtlinien entsprechend der unten aufgeführten Tabelle angewandt wurden.
Elektrische sicherheit Elktromagnetische kompatibilita¨t Effizienter gebrauch
des spektrums
EN 60335 1 ETS 300 683 EN 300 220-3

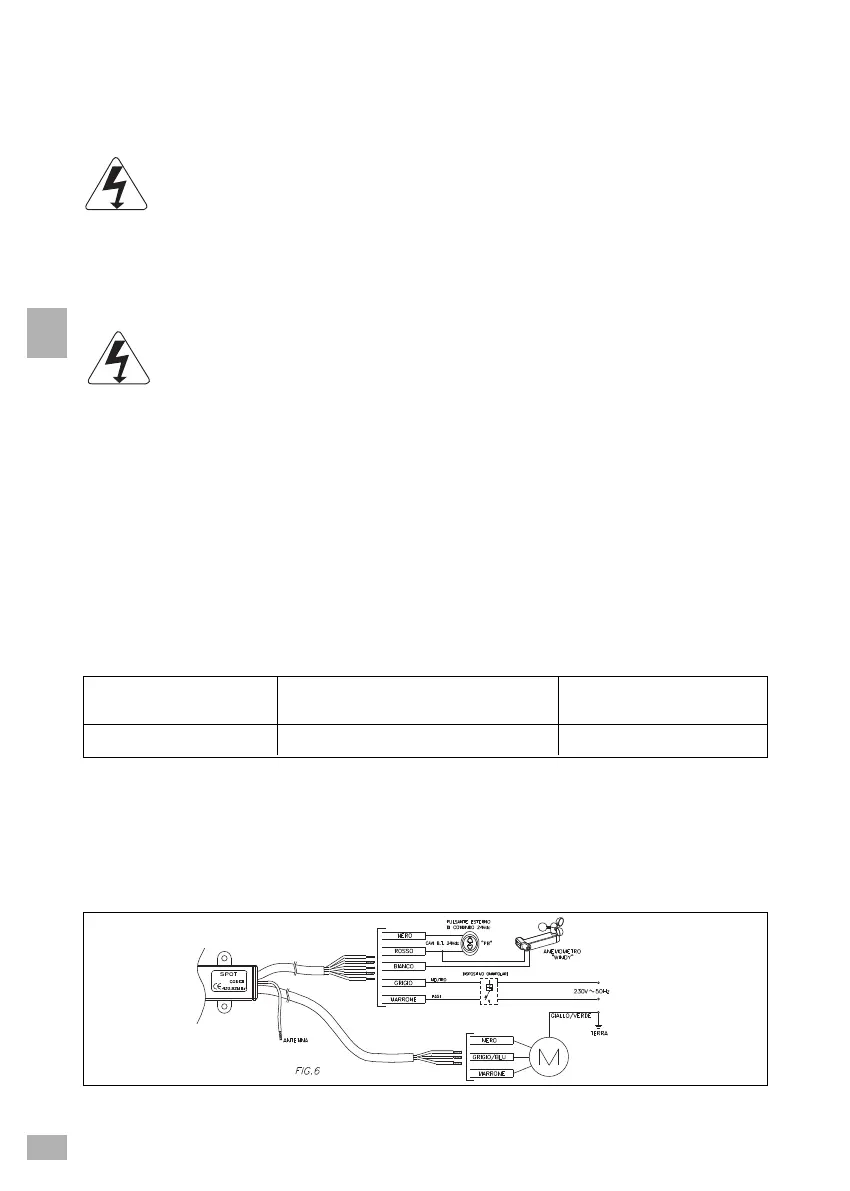

12. SCHEMA DER ELEKTRISCHEN VERBINDUNGEN
