F SPOT
7
SPOT - Centrale d’extérieur pour stores et volets roulants
INSTRUCTIONS POUR L’INSTALLATION,
L’EMPLOI ET L’ENTRETIEN
ATTENTION
Avant de procéder à l’installation et à la programmation de la centrale lire attentivement les
instructions. Suivre scrupuleusement les indications reportées. Une installation incorrecte peut
provoquer de graves risques. Le constructeur décline toute responsabilité en cas d’installation
incorrecte ou de mauvaise utilisation du produit.
SOMMAIRE
1. DESCRIPTION DU PRODUIT
2. MÉMORISATION DE LA RADIOCOMMANDE “MÈRE” ET LOGIQUE DE FONCTIONNEMENT
3. AJOUT DE NOUVELLES RADIOCOMMANDES (TX2COLOR - TX4 - TXP - TX FLAT)
4. LOGIQUE DE FONCTIONNEMENT DU BOUTON EXTERIEUR DE COMMANDE
5. PROGRAMMATION D’UNE RADIOCOMMANDE « GLOBAL » (
TX2COLOR - TX4 - TXP - TX FLAT)
6. ANNULLATION DES CODES RADIOCOMMANDES
7. INSTALLATION DE L’ANEMOMETRE WINDY
8. PROGRAMMATION DE LA VITESSE D’ENCLENCHEMENT DE L’ANEMOMETRE
9.
INVERSION DU SENS DE ROULEMENT
10. AVERTISSEMENTS POUR L’INSTALLATION
11. CARACTERISTIQUES TECHNIQUES
12. SCHEMA DES MONTAGES ELECTRIQUES
13. SIGNALISATIONS EN PROGRAMMATION

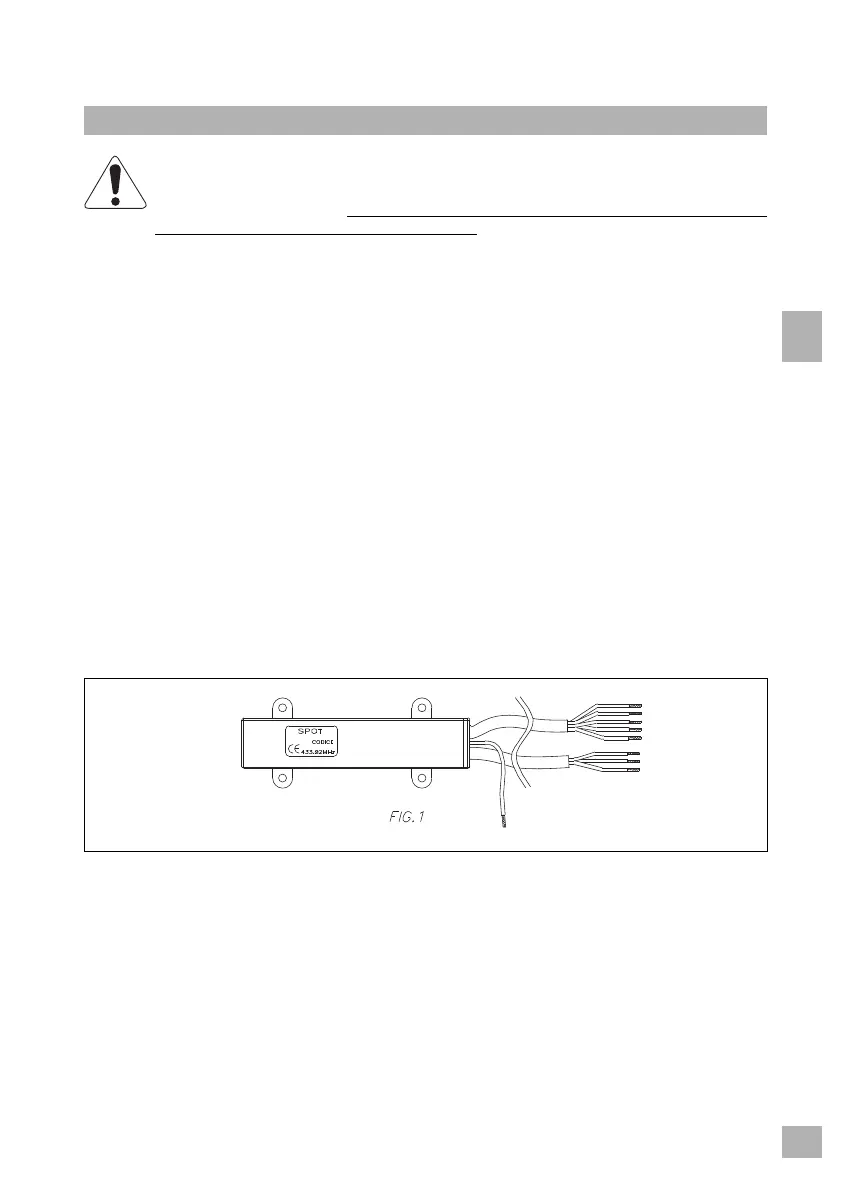

1. DESCRIPTION DU PRODUIT
La centrale « SPOT » est un système d’automatisation pour stores et volets roulants équipé de fiche
électronique réceptrice superhèterodine incorporée; le dispositif est commandé par des radiocom-
mandes qui fonctionnent sur la bande de fréquence 433,92 MHz.
2. MÉMORISATION DE LA RADIOCOMMANDE “MÈRE” ET LOGIQUE DE FONCTIONNEMENT
La première radiocommande qui est mémorisée est définie “MÈRE” et acquiert automatiquement les ca-
ractéristiques suivantes :
- elle détermine le sens d’ actionnement du volet roulant en fonction de la touche utilisée pendant la pha-
se de mémorisation.
- Elle est la seule télécomande qui peut activer la phase de programmation.
Si, pendant la phase de mémorisation de la radiocommande mère, sont présentes des ultérieures centrales
sur lesquelle: aucunee radiocommande n’a été mémorisée, il est conseillé de déconnecter ces dernièr du
courant de façon à éviter que plusieurs centrales mémorisent la même radiocommande mère.
Au cas où l’on désire inverser la logique du fonctionnement des touches de la radiocommande “MÈRE” ,
suivre les instructions a paragrafe 9.
