E SPOT
21
10. ADVERTENCIAS DE INSTALACIÓN
• La central “SPOT” deberá ser instalada únicamente por personal calificado y utilizada
solamente para desplazar motorreductores tubulares para toldos o persianas.
• El instalador se ocupará de disponer la protección del dispositivo mediante un interruptor magne-
totérmico diferencial (con distancia entre los contactos de mínimo 3mm) que asegure el corte om-
nipolar de la instalación eléctrica en caso de avería.
• El cableado suministrado junto con el dispositivo deber ser remplazado, en caso de avería, por el
constructor o por personal calificado.
11. CARACTERÍSTICAS TÉCNICAS
Alimentación: 230 V a.c.
Carga contactos relés: 5 A
Sensibilidad receptor: -105dBm para S/N = 17dB con modulación portadora 100%
Alimentación pulsador externo: 24 V d.c.
Tiempo de funcionamiento motor: 120s
El constructor declara que SPOT cumple con lo dispuesto en la directiva 99/05 y que se han aplicado
las normas indicadas en la siguiente tabla:
Seguridad eléctrica Compatibilidad electromagnética Uso eficaz del espectro
EN 60335 I ETS 300 683 EN 300 220-3

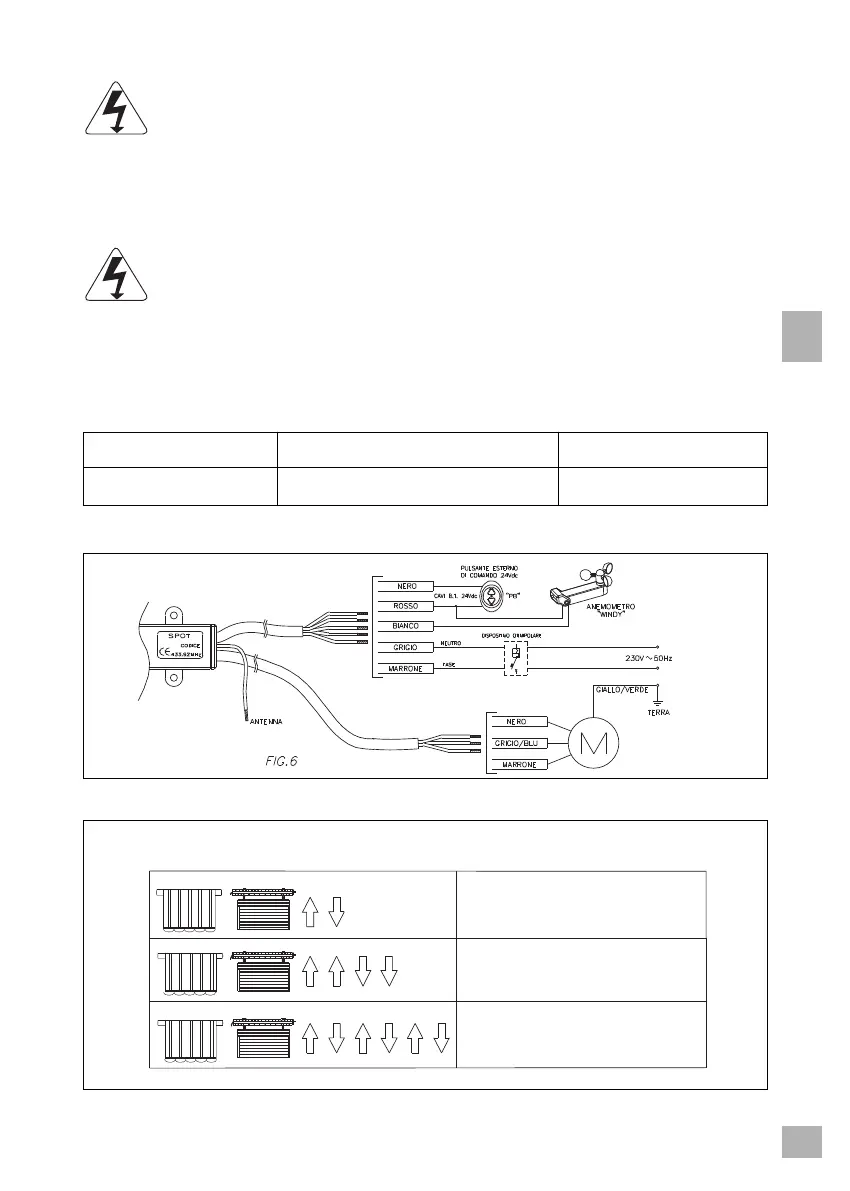

12. ESQUEMA DE LAS CONEXIONES ELÉCTRICAS
13. SEÑALIZACIONES EN PROGRAMACIÓN
EL SPOT SEÑALA, A TRAVÉS DEL MOVIMENTO DE LA PERSIANA, EL ESTADO DE PROGRAMACIÓN
EL SPOT ESTÁ EN ESPERA DE MEMORI-
ZAR UN NUEVO MANDO A DISTAN CIA O DE
INVERTIR EL SENTIDO DE LA MARCHA.
EL SPOT SEÑALA LA INVERSIÓN DEL SEN-
TIDO DE LA MARCHA (INSTA LACIÓN A LA
IZQUIERDA)
EL SPOT SEÑALA LA CANCELACIÓN DE
TODOS LOS CÓDIGOS DE LOS MANDOS A
DISTANCIA.
