3.2. Montaggio e collegamenti
Deve essere posizionato a più di 10 cm da una bussola e a più di 50 cm da una radio o da
da tutti i motori, luci fluorescenti, alternatori e trasmettitori radio o
radar. Deve essere accessibile dal retro; profondità minima lato cabina 50mm. Il pannello
ere
piatta e con spessore inferiore a 20 mm.
Eseguire un foro di 50 mm di diametro sul punto scelto
Riavvitare il dado
3.2.2 . Descrizione dei collegamenti elettrici
3.2.2.1. Collegamento via Bus
Il collegamento via bus è dato da un cavo schermato a 7 fili, suddivisi come segue:
rosso +12V DC
nero GND / NMEA (-) ingresso e uscita
arancione bus
giallo NMEA ingresso (+)
bianco NMEA uscita (+)
verde segnalatore acustico e luce esterna
blu NC

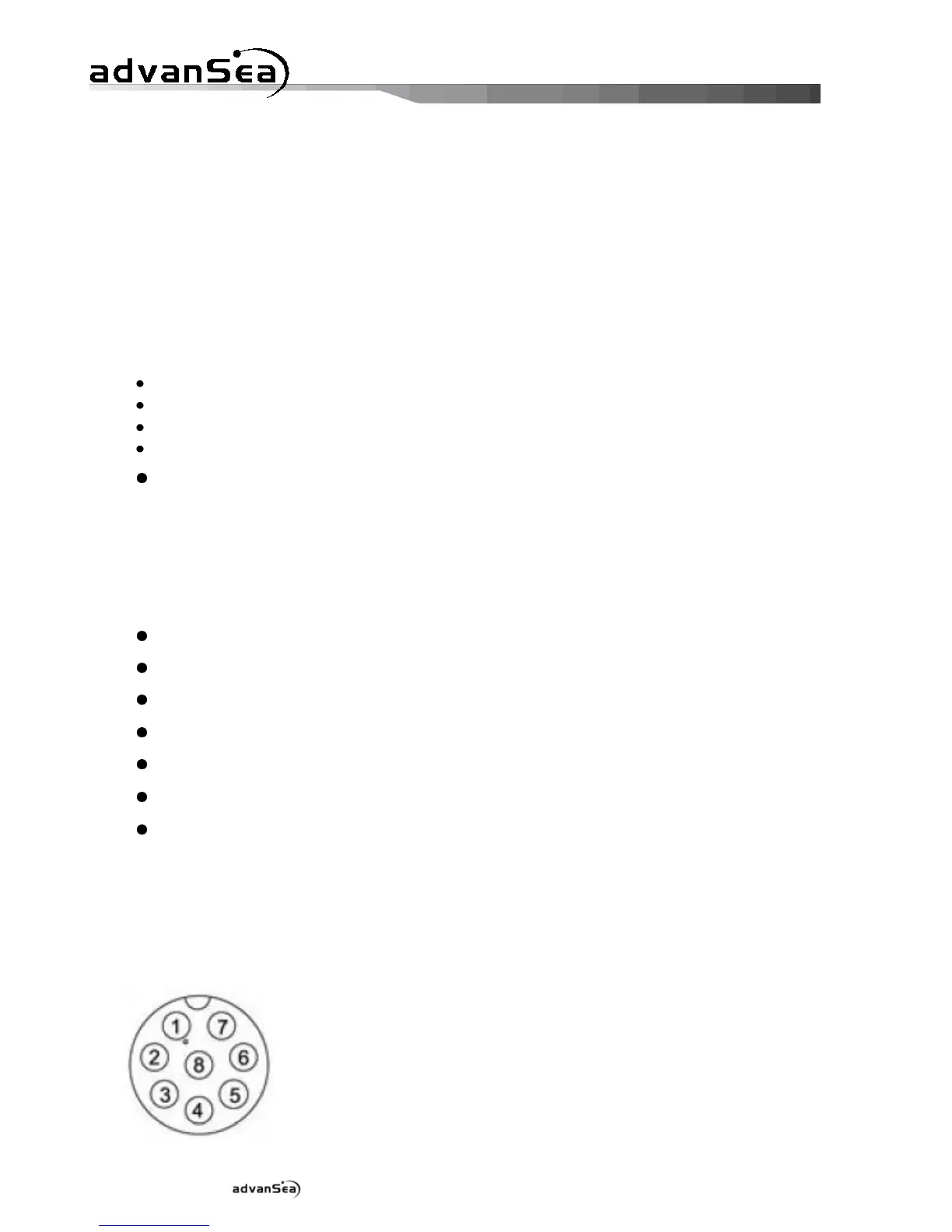

3.2.2.2. Collegamento velocità
Il collegamento con il sensore velocità è garantito da un cavo schermato da 30 cm, dotato di
connettore a 8 pin con attacco a baionetta.
Pin del connettore:
1: nudo terra
2: rosso +12V DC
3: bianco termistore -
4: marrone termistore +
5: giallo presenza sensore
6: verde ruota a pale
7: nudo terra scandaglio
8: incolore sollecitazione scandaglio
Questo collegamento viene impiegato per un sensore multifunzione:
velocità/scandaglio/temperatura
